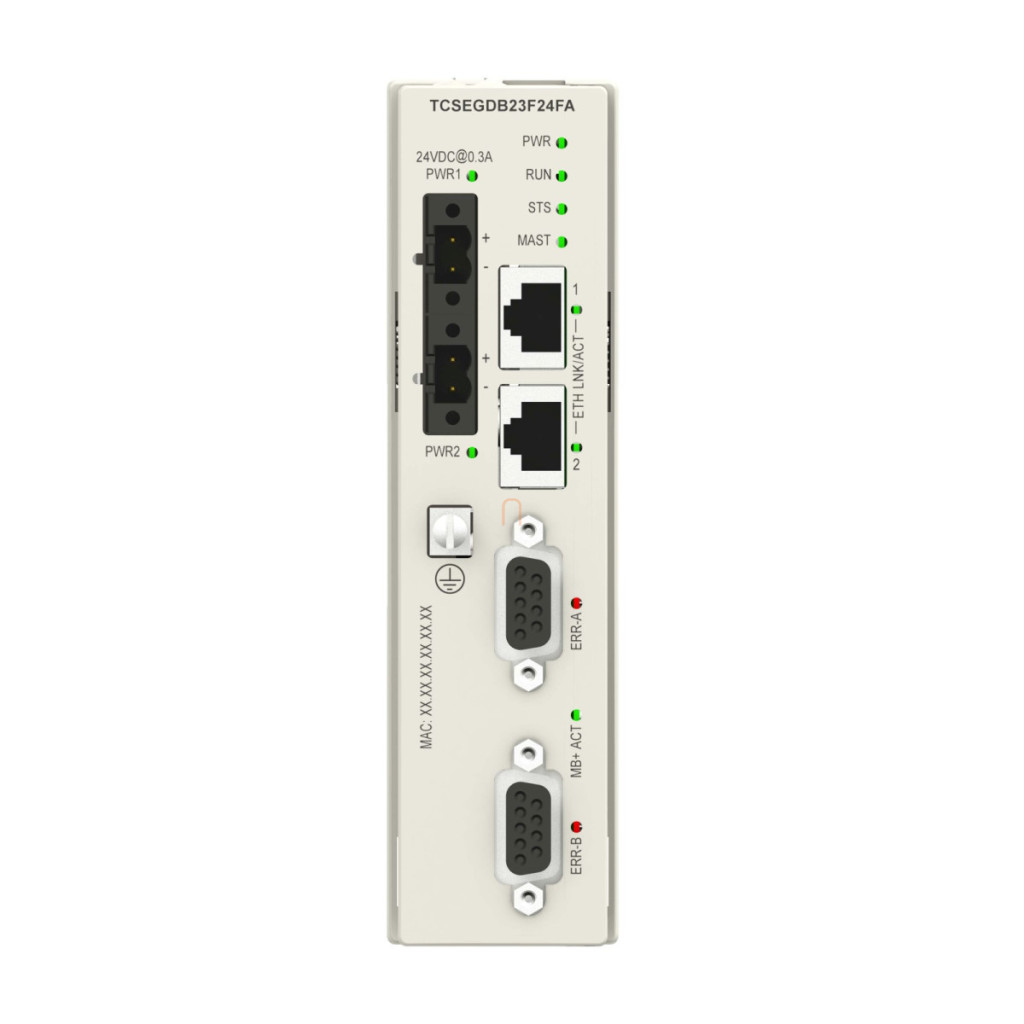

Schneider Electric TCSEGDB23F24FA este un modul proxy Modbus Plus din familia de produse Modicon X80 care poate fi utilizat cu PLC-urile Modicon M340 și M580. Această poartă de comunicații permite gestionarea traficului de date între rețelele Ethernet Modbus TCP și Modbus Plus, asigurând o integrare perfectă între rețelele moderne bazate pe Ethernet și rețelele tradiționale Modbus Plus. Modulul TCSEGDB23F24FA are un format standard, o structură de magistrală industrială și capacități excelente de comunicare. Dispozitivul acceptă două interfețe fizice diferite: conexiune Ethernet 10/100BASE-T și RS485 Modbus Plus. În ceea ce privește metoda de acces, acesta utilizează tehnologia token ring pentru Modbus Plus și protocolul CSMA/CD pentru comunicația Modbus TCP. Modulul are 2 conectori Ethernet TCP/IP RJ45 pentru Modbus TCP și 2 conectori Modbus SUB-D 9 pentru comunicația Modbus Plus. Modulul proxy TCSEGDB23F24FA acceptă o serie de servicii de comunicare, inclusiv mesagerie Modbus TCP, mesagerie Modbus Plus, control de configurare, funcții de diagnosticare și funcția de server Modbus Plus (care poate fi scanată de PLC). Caracteristicile suplimentare includ FDR (Fast Device Replacement), gestionarea rețelei SNMP, gestionarea variabilelor de citire/scriere, Global Data și Peer cop dialogue. Modulul poate gestiona până la 128 de dispozitive server, oferind o flexibilitate semnificativă în proiectarea sistemelor de automatizare industrială. Viteza de comunicare pentru Modbus Plus este de 1 Mbit/s, ceea ce permite un cablu de magistrală de 450 de metri pe segment sau un cablu de magistrală de 1.800 de metri cu utilizarea a 3 repetoare. Pentru Modbus TCP, viteza poate varia între 10 și 100 Mbit/s, cu o lungime maximă a cablului de magistrală de 100 de metri fără repetoare. În ceea ce privește consumul de energie, modulul necesită 300 mA cu o sursă de alimentare externă de 24 V CC. Dispozitivul TCSEGDB23F24FA are o gamă largă de temperaturi de funcționare (0-60 °C) și poate fi depozitat la temperaturi cuprinse între -45 °C și 85 °C. În ceea ce privește umiditatea relativă, acesta funcționează între 10-95% fără condens și poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Este important de reținut că producția acestui produs va înceta la 31 decembrie 2026, iar perioada de service se va încheia la 31 decembrie 2034, ceea ce reprezintă o informație importantă pentru planificarea pe termen lung a sistemelor industriale.
Modul proxy Modicon X80 Modbus Plus TCSEGDB23F24FA date tehnice
Caracteristici generale
Familia de produse: Modicon X80
Tipul produsului: Modul proxy Modbus Plus
Compatibilitate: Modicon M340, Modicon M580
Tip structură: Bus industrial
Format: Standard
Consum curent: 300 mA cu sursă de alimentare externă de 24 V CC
Caracteristici de comunicare
Gateway de comunicare: Ethernet Modbus TCP - Modbus Plus
Interfață fizică: 10/100BASE-T, RS485
Metodă de acces: Token ring (Modbus Plus), CSMA/CD (Modbus TCP)
Mediu de transmisie: cablu Modbus Plus cu o singură pereche răsucită, cablu Modbus TCP categorie 5 cu pereche torsadată ecranată (STP)
Viteză de transmisie: 1 Mbit/s, magistrală de 450 m pentru Modbus Plus pe segment; 1 Mbit/s, magistrală de 1800 m pentru Modbus Plus cu 3 repetoare; 10-100 Mbit/s, magistrală de 100 m pentru Modbus TCP fără repetoare
Număr maxim de servere: 128
Conectori integrați: 2 Ethernet TCP/IP - RJ45 pentru Modbus TCP, 2 Modbus - SUB-D 9 pentru Modbus Plus
Servicii de comunicare
Mesagerie Modbus TCP
Mesagerie Modbus Plus
Control configurație
Diagnosticare
Server Modbus Plus (scanat de PLC)
FDR (înlocuire rapidă a dispozitivului)
Gestionare rețea SNMP
Variabile citire/scriere
Date globale
Dialog peer cop
Condiții de mediu
Temperatură de funcționare: 0-60 °C
Temperatură de depozitare: -45-85 °C
Umiditate relativă: 10-95% fără condensare
Altitudine de funcționare: <= 2000 m
Ciclul de viață al produsului
Sfârșitul producției: 31 decembrie 2026
Sfârșitul asistenței tehnice: 31 decembrie 2034.
