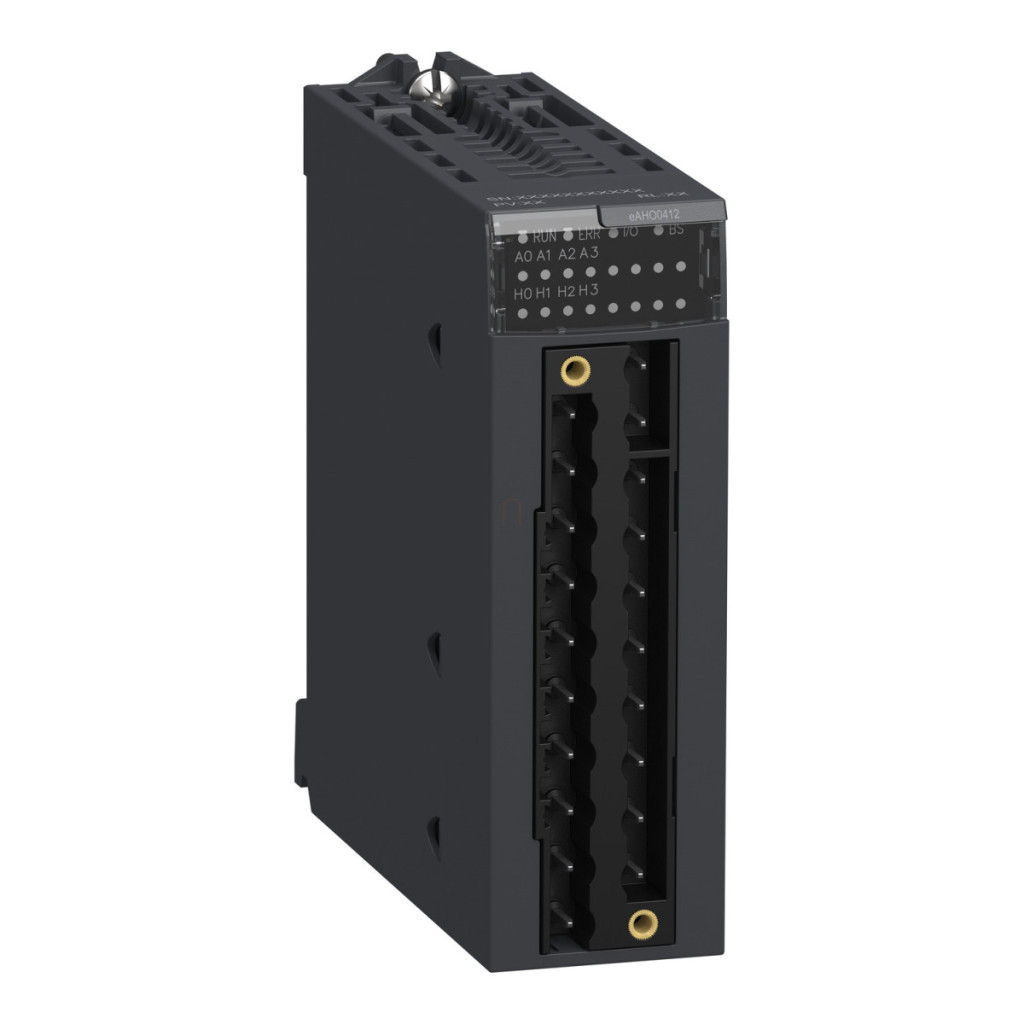

Schneider Electric Modicon X80 BMEAHO0412C este un modul de ieșire analogică extrem de fiabil, conceput pentru condiții de mediu dificile, oferind o soluție excelentă pentru sistemele de automatizare industrială. Acest dispozitiv acceptă protocolul de comunicare HART și are 4 ieșiri de curent independente și izolate, ideale pentru controlul precis al proceselor industriale complexe. Modulul BMEAHO0412C are caracteristici tehnice remarcabile, inclusiv o gamă de ieșiri de curent de 4-20 mA, rezoluție de 15 biți + semn și o precizie remarcabilă de 0,1% la 25 °C. Designul izolat al modulului asigură o funcționare fiabilă, deoarece garantează o tensiune de izolare de 1000 V CC între canalele individuale, 1400 V CC între canale și masă și 1400 V CC între canale și magistrală. Funcția integrată de detectare a ruperii semnalează imediat o rupere a cablului, permițând o intervenție rapidă. Impedanța de sarcină a modulului este ohmică, 600 Ohm în intervalul 0...20 mA și 570 Ohm în intervalul 0...21 mA, asigurând compatibilitatea cu diverse echipamente industriale. Pentru o funcționare precisă, valoarea deviației de temperatură este de numai 45 ppm/°C, ceea ce înseamnă o stabilitate excelentă chiar și în condiții de mediu schimbătoare. BMEAHO0412C este unic prin faptul că este proiectat special pentru condiții de mediu dure, dovadă fiind stratul său de protecție conform și rezistența remarcabilă la mediu. Intervalul de temperatură de funcționare al modulului, de la -25 °C la +60 °C, și rezistența sa remarcabilă la praf, nisip, sare, mucegai și spori fungici (clasele 3S4 și 3B2 conform IEC 60721-3-3) asigură o funcționare fiabilă chiar și în cele mai dure medii industriale. Proprietățile de etanșeitate la gaze ale dispozitivului sunt conforme cu ISA S71.04 clasa Gx și IEC 60721-3-3 clasa 3C4. Modulul poate fi utilizat la altitudini de până la 2000 de metri la performanță maximă și la altitudini de 2000-5000 de metri cu un factor de reducere a performanței. BMEAHO0412C oferă o compatibilitate largă în cadrul platformei Modicon X80, suportând procesoare BMEP58..., backplane BMEXBP..., adaptoare ABE7CPA21, module de cap BMECRA31210 și blocuri terminale BMXFTB20.... Modulul poate fi conectat electric folosind un bloc terminal cu 20 de pini sau o conexiune Telefast, oferind opțiuni flexibile de instalare. Gama largă de conformitate este confirmată de o listă lungă de certificări internaționale: CE, UL, CSA, RCM, EAC, precum și certificarea ATEX și IECEx Zona 2/22, care permite utilizarea acestuia în medii potențial explozive. Modulul este conform cu EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10 și numeroase alte standarde internaționale, asigurând aplicabilitatea globală și conformitatea cu cele mai înalte cerințe de siguranță.
Schneider Electric Modicon X80 - BMEAHO0412C - extensie, modul de ieșire HART cu 4 canale, lăcuit date tehnice
Caracteristici generale
Familia de produse: Modicon X80
Tipul produsului sau al componentei: Modul de ieșire analogică
I/O specific aplicației: HART
Compatibilitate
Compatibilitatea produsului: BMEP58... procesor, BMEXBP... backplane, ABE7CPA21, BMECRA31210 modul cap, BMXFTB20... bloc terminal
Caracteristici electrice
Conexiune electrică: bloc terminal cu 20 de pini, Telefast
Izolație între canale: Izolat
Eroare de măsurare: 0,1% din scala completă la 25 °C, 0,45% din scala completă la -25...60 °C
Deriva de temperatură: 45 ppm/°C
Tensiune de izolare: 1000 V CC timp de 60 de secunde între canale, 1400 V CC timp de 60 de secunde între canale și pământ, 1400 V CC timp de 60 de secunde între canale și magistrală
Verificări: Detectarea ruperii cablului
Impedanța sarcinii în ohmi: 600 ohmi 0...20 mA, 570 ohmi 0...21 mA
Număr de ieșiri analogice: 4
Tip ieșire analogică: Curent: 4...20 mA
Rezoluție ieșire analogică: 15 biți + semn
Topologie: Punct-la-punct
Funcție disponibilă: Mapare I/O
Condiții de mediu
Temperatură ambiantă de funcționare: -25…60 °C
Temperatură ambiantă de depozitare: -40…85 °C
Altitudine de funcționare: 0...2000 m, 2000...5000 m cu factor de reducere a puterii
Certificate
Certificate de produs: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX Zona 2/22, IECEx Zona 2/22
Standarde: EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, EN/IEC 61000-6-5 (tipuri de interfață 1 și 2), EN/IEC 61850-3 (Locație G), EN/IEC 60079-0
Rezistență la condițiile de mediu
Caracteristici de mediu: Clasa de etanșeitate la gaze Gx conform ISA S71.04, Clasa de etanșeitate la gaze 3C4 conform IEC 60721-3-3, Clasa de etanșeitate la praf 3S4 conform IEC 60721-3-3, Clasa de rezistență la nisip 3S4 conform IEC 60721-3-3, Nivel de rezistență la sare 2 conform IEC 68252, Clasa de rezistență la mucegai 3B2 conform IEC 60721-3-3, Clasa de rezistență la sporii de mucegai 3B2 conform IEC 60721-3-3, Clasa de locație periculoasă I, secțiunea 2
Tratament de protecție: Acoperire de conformitate
