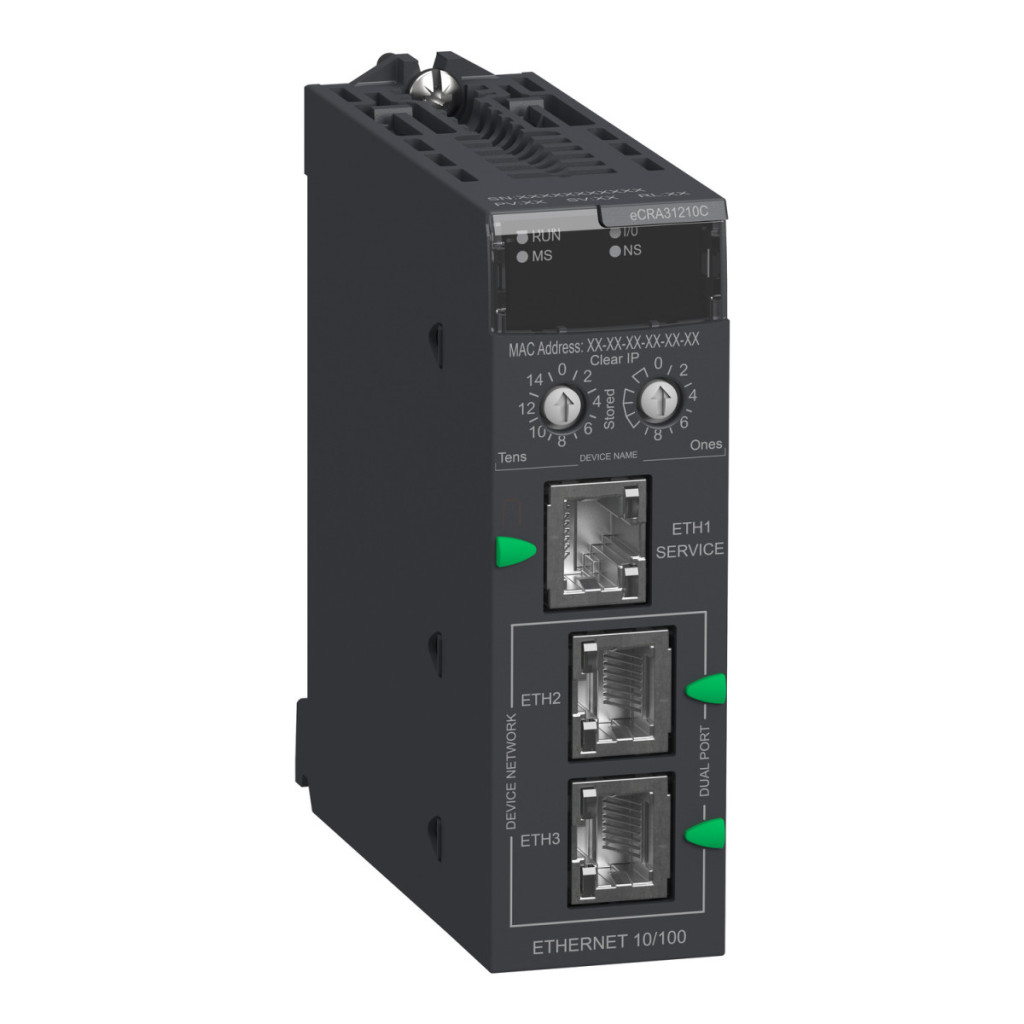

Adaptorul Schneider Electric BMECRA31210C EIO este o componentă avansată de automatizare industrială concepută special pentru familia de produse Modicon X80 și oferă compatibilitate completă cu sistemele Modicon M580. Acest modul specializat de extindere I/O este conceput în principal pentru gestionarea modulelor I/O la distanță și funcționează ca un adaptor drop X80 Ethernet RIO. Modulul BMECRA31210C acceptă simultan două tipuri de magistrale: tehnologia Bus X prin intermediul backplane-ului la distanță și conexiunea Ethernet, de asemenea prin intermediul backplane-ului la distanță. Modulul are trei porturi, dintre care unul este utilizat pentru conectarea serviciilor sau a dispozitivelor partajate, iar celelalte două porturi sunt rezervate pentru rețeaua Ethernet RIO, cu suport RSTP (suport pentru topologie inelară). Rețeaua de comunicații este bazată pe IPv4 (Internet Protocol), iar protocolul portului de comunicații este EtherNet/IP. Modulul oferă o serie de servicii de comunicații, printre care: funcție de adaptor Ethernet/IP, suport RSTP pentru topologie inelară, rețea Ethernet RIO, serviciu Quality of Service (QoS), mesagerie CIP Explicit (server), server Modbus TCP pentru diagnosticarea modulelor, precum și suport pentru clienți DHCP, TFTP, FTP, FDR, NTP, SNTP și agent SNMP. Funcțiile de securitate cibernetică includ activarea/dezactivarea portului de comunicație și suportul protocolului Syslog. Modulul BMECRA31210C are trei conectori RJ45 și suportă modurile de transmisie half-duplex, full-duplex, auto-negociere și auto MDIX. Viteza sa de transmisie este de 10/100 Mbit/s, iar porturile Ethernet funcționează conform standardului 10/100BASE-TX. Modulul are multe caracteristici utile, cum ar fi CCOTF (configurare în timp real), adică capacitatea de a modifica configurația în timp real. Acesta colectează datele de intrare și le transmite adaptorului capului I/O la distanță, iar modulele de ieșire sunt actualizate cu datele primite de la adaptorul capului I/O la distanță. În plus, oferă funcții de diagnosticare pentru dispozitive I/O la distanță (Device DDT), oglindire de porturi, marcare temporală a sistemului și configurare de cadru de expansiune I/O neintruziv de tip 1. Funcția de înregistrare a datelor oferă marcaje temporale de 10 ms. Caracteristicile fizice ale modulului includ un format standard, o greutate netă de 0,225 kg și instalare montată pe rack cu fixare cu șuruburi. Dimensiuni: 32 mm lățime, 100 mm înălțime și 87,5 mm adâncime. Sistemul de semnalizare locală este format din 5 LED-uri: un LED verde pentru a indica starea activă a modulului (RUN), un LED roșu pentru a indica erorile modulului (ERR), un LED verde/roșu pentru a indica starea modulului (Mod Status), un LED verde/roșu pentru a indica starea comunicației de rețea (Net Status) și un LED verde pentru diagnosticarea conexiunii Ethernet (STS). Modulul are un consum de curent de 1800 mA și o tensiune de intrare de 3,3 V CC. Este compatibil cu multe tipuri diferite de module, suportând până la 1024 de canale discrete sau 256 de canale analogice. De asemenea, funcționează cu module de contorizare, module de marcare temporală, module de interfață codificator SSI, module de control al mișcării și alte câteva tipuri de module specializate.
Date tehnice adaptor Modicon X80 BMECRA31210C EIO
Caracteristici principale
Familia de produse: Modicon X80
Compatibilitate: Modicon M580
Tipul produsului: Modul de expansiune I/O
Aplicație dispozitiv: Adaptor drop Modicon X80 Ethernet RIO
Aplicație specifică produsului: Pentru module I/O la distanță
Informații suplimentare
Tip bus: Bus X prin backplane la distanță, Ethernet prin backplane la distanță
Număr de porturi: 3
Tip conexiune integrată: 1 port pentru servicii sau echipamente distribuite, 2 porturi pentru rețea Ethernet RIO (RSTP)
Tip rețea de comunicații: IPv4 (Internet Protocol)
Protocol port de comunicații: EtherNet/IP
Servicii de comunicații: Adaptor Ethernet/IP, RSTP (suport pentru topologie inelară), rețea Ethernet RIO, calitate a serviciului (QoS), mesagerie explicită CIP (server), server Modbus TCP pentru diagnosticarea modulelor, client DHCP, client TFTP, client FTP, client FDR, client NTP, client SNTP, agent SNMP
Securitate cibernetică: Activare/dezactivare porturi de comunicație, suport protocol Syslog
Tip conector: 3 RJ45
Mod de schimb de date: Half duplex, full duplex, negociere automată, MDIX automat
Viteză de transmisie: 10/100 Mbit/s
Port Ethernet: 10/100BASE-TX
Caracteristici
CCOTF (modificare configurație în timp real)
Colectarea datelor de intrare și transmiterea către adaptorul capului I/O la distanță
Actualizarea modulului de ieșire cu datele primite de la adaptorul capului I/O la distanță
Diagnosticare pentru dispozitive I/O la distanță (Device DDT)
Oglindire port
Marcaj temporal al sistemului
Cadru de expansiune I/O de tip 1 neintruziv
Înregistrare date: marcaje temporale de 10 ms
Caracteristici fizice
Indicatori locali: 1 LED (verde) pentru starea activă a modulului (RUN), 1 LED (roșu) pentru erori ale modulului (ERR), 1 LED (verde/roșu) pentru starea modulului (Mod Status), 1 LED (verde/roșu) pentru starea comunicației de rețea (Net Status), 1 LED (verde) pentru diagnosticarea conexiunii Ethernet (STS)
Consum curent: 1800 mA
Tensiune de intrare: 3,3 V CC
Format modul: Standard
Greutate netă: 0,225 kg
Metodă de montare: Șuruburi
Metodă de montare: Montare în rack
Lățime: 32 mm
Înălțime: 100 mm
Adâncime: 87,5 mm
Caracteristici de mediu
Tratament de protecție: Finisaj lăcuit
Umiditate relativă: 95% fără condens
Temperatură ambiantă de funcționare: 0...60 °C
Temperatură de depozitare: -40...85 °C
Altitudine de funcționare: <= 2000 m
Grad de protecție IP: IP20
Certificate și standarde
Directive: 2014/35/UE - Directiva privind joasa tensiune, 2014/30/UE - Compatibilitate electromagnetică, 2014/34/UE - Directiva ATEX
Certificări de produs: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zona 2/22, IECEx zona 2/22, Locații periculoase clasa 1, diviziunea 2
