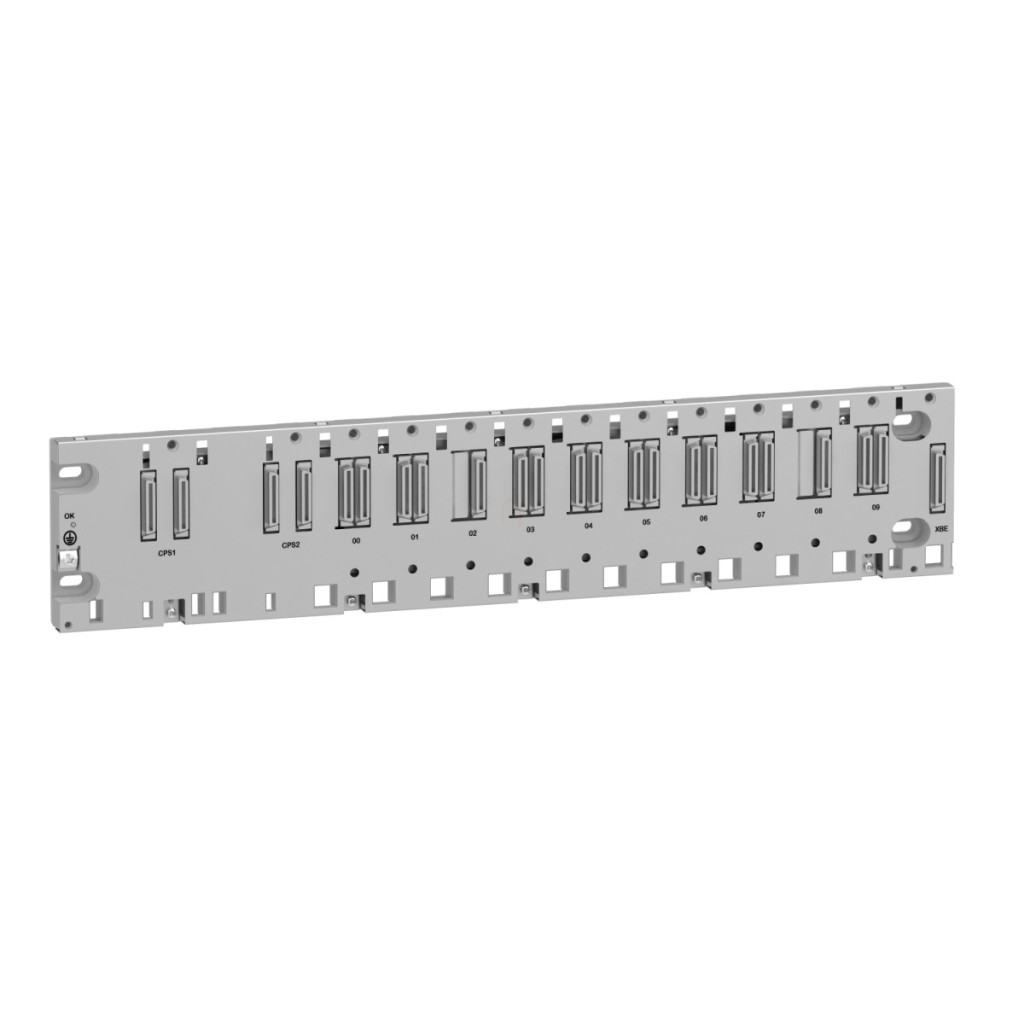

Rack-ul Schneider Electric BMEXBP1002 este un element backplane de ultimă generație care aparține familiei de produse Modicon X80, care constituie baza sistemelor complexe de automatizare. Acest rack cu 10 sloturi este echipat cu tehnologie backplane Ethernet și poate fi operat cu o sursă de alimentare redundantă, ceea ce crește semnificativ fiabilitatea și disponibilitatea sistemelor automatizate. Designul special al rack-ului BMEXBP1002 oferă 8 sloturi X-bus compatibile cu Ethernet și 2 sloturi X-bus suplimentare. Această configurație îl face o alegere ideală pentru mediile industriale în care este necesar un grad ridicat de modularitate și flexibilitate. Rack-ul este compatibil cu diverse module de aplicații specifice, module I/O, unitatea de alimentare BMXCPS4002 și procesoarele BMX și BME, oferind posibilități de aplicații versatile. Este conectat electric printr-un conector XBE, care permite utilizarea modulelor de expansiune, crescând astfel capacitatea și funcționalitatea sistemului. BMEXBP1002 are un consum de energie de 251 mW la 3,3 V CC și 3,9 W la 24 V CC. Valorile consumului de curent sunt de 162 mA la 24 V CC și 76 mA la 3,3 V CC. Construcția solidă și parametrii tehnici excelenți ai rack-ului se reflectă și în valoarea remarcabilă a fiabilității MTBF (timpul mediu între defecțiuni) de 1.184.170 ore. Produsul poate fi montat în mai multe moduri: pe o placă de montare folosind 4 șuruburi M6 sau pe un panou folosind 4 șuruburi cu un diametru de 4,32...6,35 mm. Rack-ul are protecție IP20, care oferă protecție de bază împotriva prafului și a obiectelor străine, dar necesită condiții de mediu adecvate la locul de instalare. BMEXBP1002 are o temperatură de funcționare cuprinsă între 0 și 60 °C și o umiditate relativă cuprinsă între 5 și 95 %, fără condens. În ceea ce privește dimensiunile, rack-ul are o lungime de 506,2 mm când este gol, 507,38 mm când este echipat cu un modul de extensie, o lățime de 105,11 mm și o grosime de 19 mm. Este important de reținut că, atunci când este echipat cu un procesor, înălțimea totală se modifică la 134,6 mm. La instalarea rack-ului, trebuie luate în considerare cerințele privind distanța minimă: distanța laterală de cel puțin 40 mm, distanța superioară și inferioară față de obiectele din jur de cel puțin 20 mm. Rack-ul Schneider Electric BMEXBP1002 este conform cu directivele 2014/35/UE privind tensiunea joasă și 2014/30/UE privind compatibilitatea electromagnetică, asigurând o funcționare sigură și fiabilă în medii industriale.
Schneider Electric Modicon X80 - BMEXBP1002 - panou posterior, Ethernet, pentru PLC M580, 10 sloturi pentru carduri I/O, sursă de alimentare redundantă date tehnice
Caracteristici cheie
Familia de produse: Modicon X80
Tip piesă: Rack
Parametri tehnici
Număr de sloturi: 8 bus X + Ethernet, 2 bus X
Compatibilitate produs: Modul de aplicație specific, modul I/O, BMXCPS4002, procesor BMX, procesor BME
Consum de energie: 251 mW 3,3 V CC, 3,9 W 24 V CC
Conexiune electrică: 1 conector (XBE) modul de expansiune Metodă de montare: 4 șuruburi M6, placă de montare sau 4 șuruburi - diametru: 4,32...6,35 mm, pe panou
Consum curent: 162 mA la 24 V CC, 76 mA la 3,3 V CC
Fiabilitate MTBF: 1184170 ore
Greutate netă: 1,37 kg
Caracteristici de mediu
Grad de protecție IP: IP20
Temperatură ambiantă de funcționare: 0...60 °C
Umiditate relativă: 5...95% fără condens
Conformitate: 2014/35/UE - Directiva privind joasa tensiune, 2014/30/UE - Compatibilitate electromagnetică
Dimensiuni
Dimensiuni în mm: Lungime rack gol: 506,20 mm, Lungime rack cu modul de expansiune: 507,38 mm, Lățime: 105,11 mm, Grosime: 19 mm
Notă:Când este echipat cu un procesor, înălțimea totală este de 134,6 mm. Cerințe de instalare Spațiu liber lateral: > 40 mm (1,57 in) Spațiu liber superior și inferior față de obiectele din jur: > 20 mm (0,79 in)
