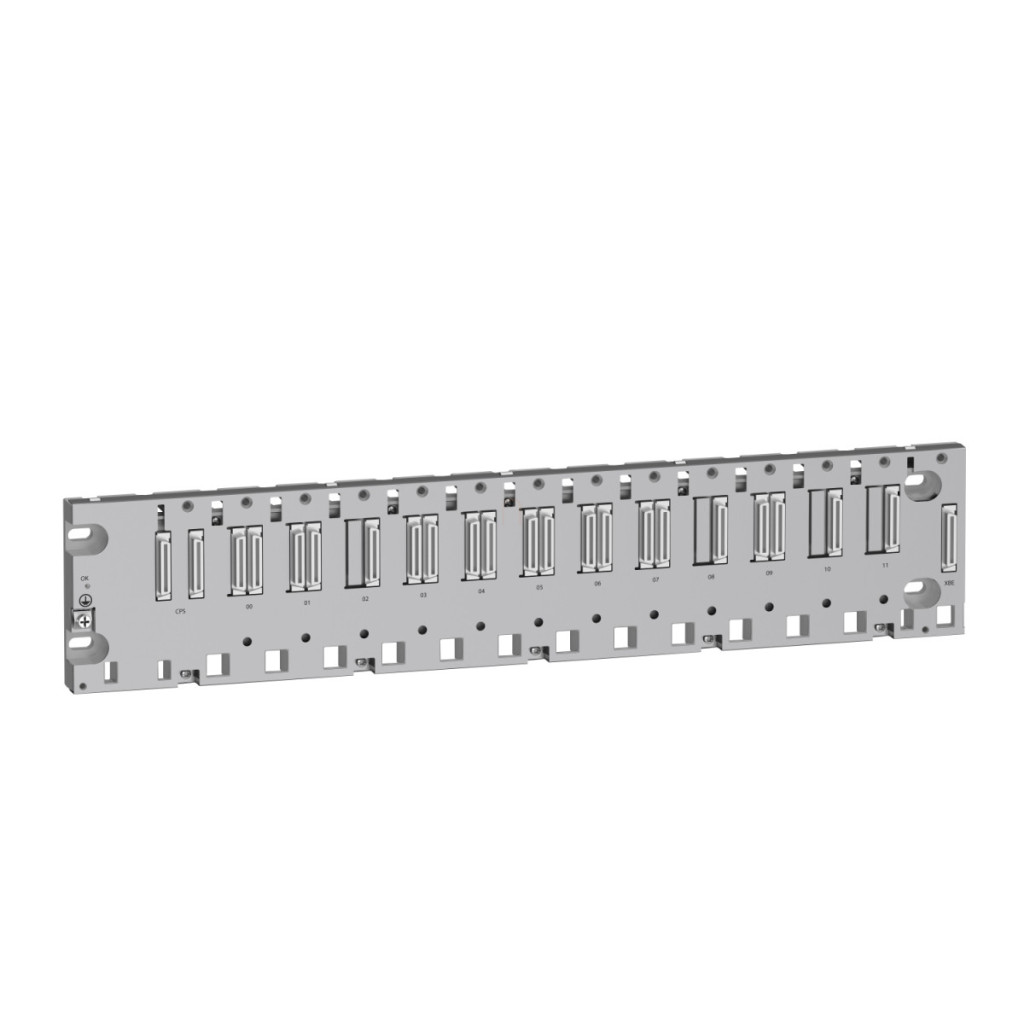

Schneider Electric Modicon X80 BMEXBP1200 este un panou posterior profesional (rack) cu funcționalitate Ethernet backplane, conceput special pentru sistemele de automatizare din seria Modicon X80. Acest rack cu 12 sloturi este baza perfectă pentru construirea de sisteme de control industrial fiabile, în special în medii în care flexibilitatea extinderii și comunicarea stabilă sunt aspecte cheie. Configurația BMEXBP1200 constă din 8 sloturi bus X + Ethernet și 4 sloturi bus X, oferind un total de 12 sloturi pentru diverse module. Este compatibil cu o gamă largă de module, inclusiv module I/O, module de aplicații specifice, surse de alimentare BMXCPS și procesoare BMX și BME, ceea ce îl face extrem de versatil pentru utilizarea în automatizarea industrială. Opțiunile de montare în rack sunt, de asemenea, flexibile: îl puteți monta pe o placă cu 4 șuruburi M6 sau pe un panou cu 4 șuruburi cu un diametru de 4,32-6,35 mm, în funcție de mediul de instalare. În ceea ce privește caracteristicile electrice, BMEXBP1200 are un consum de energie de 283 mW la 3,3 V CC și 3,9 W la 24 V CC. Consumul de curent este de 164 mA la 24 V CC și 86 mA la 3,3 V CC. Dispozitivul are un grad de protecție IP20, o temperatură de funcționare cuprinsă între 0 și 60 °C și poate fi utilizat la o umiditate relativă de 5-95% fără condens. Oferă o fiabilitate remarcabilă, dovadă fiind valoarea MTBF (timpul mediu între defecțiuni) de 1.166.108 ore. Dispozitivul este conform cu directivele 2014/35/UE privind joasa tensiune și 2014/30/UE privind compatibilitatea electromagnetică. Dimensiunile rack-ului BMEXBP1200 permit planificarea precisă a instalării sale în dulapul de comandă. Rack-ul are o lățime de 503,2 mm când este gol și de 504,38 mm cu modulul de expansiune. Înălțimea sa este de 105,11 mm, iar adâncimea de 19 mm. Este important de reținut că, atunci când este echipat cu un CPU, înălțimea totală crește la 134,6 mm. Dacă măsurați în inci: lățimea este de 19,81" (gol) și 19,85" (cu modulul de expansiune), înălțimea este de 4,14" și adâncimea este de 0,75". La instalare trebuie luate în considerare și distanțele minime: cel puțin 40 mm (1,57") de spațiu liber pe laturi și cel puțin 20 mm (0,79") deasupra și dedesubt pentru a asigura o răcire adecvată. Rack-ul Schneider Electric Modicon X80 BMEXBP1200 este alegerea perfectă pentru utilizatorii profesioniști care doresc să construiască un sistem de automatizare fiabil, extensibil și modern.
Modicon X80 - BMEXBP1200 - rack, date tehnice backplane Ethernet
Caracteristici principale
Familia de produse: Modicon X80
Tip accesoriu/componentă separată: Rack
Informații suplimentare
Număr de sloturi: 8 bus X + Ethernet, 4 bus X
Compatibilitate produs: modul I/O, modul de aplicație specială, sursă de alimentare BMXCPS, procesor BMX, procesor BME
Consum de energie: 283 mW 3,3 V CC, 3,9 W 24 V CC
Conexiune electrică: 1 conector (XBE) modul de expansiune
Metodă de montare: 4 șuruburi M6, montabil pe panou sau 4 șuruburi - diametru: 4,32...6,35 mm, montabil pe panou
Consum curent: 164 mA la 24 V CC, 86 mA la 3,3 V CC
Fiabilitate MTBF: 1166108 ore
Greutate netă: 1,377 kg
Caracteristici de mediu
Grad de protecție IP: IP20
Temperatură ambiantă de funcționare: 0...60 °C
Umiditate relativă: 5...95% fără condensare
Conformitate: 2014/35/UE - Directiva privind tensiunea joasă, 2014/30/UE - Compatibilitate electromagnetică
Dimensiuni
Dimensiuni în mm:
a (rack gol): 503,2 mm
a (cu modul de extensie rack): 504,38 mm
b: 105,11 mm
c: 19 mm
Notă: Înălțime totală 134,6 mm cu CPU instalat. Dimensiuni în inci: a (rack gol): 19,81 in 19,81 in
a (cu extensie rack): 19,85 in
b: 4,14 in
c: 0,75 in
Notă: Înălțimea totală cu CPU instalat este de 5,30 in.
Informații privind montarea și fixarea
Spațiu liber minim: Spațiu liber lateral: > 40 mm (1,57 in), Spațiu liber superior și inferior față de obiectele din jur: > 20 mm (0,79 in)
