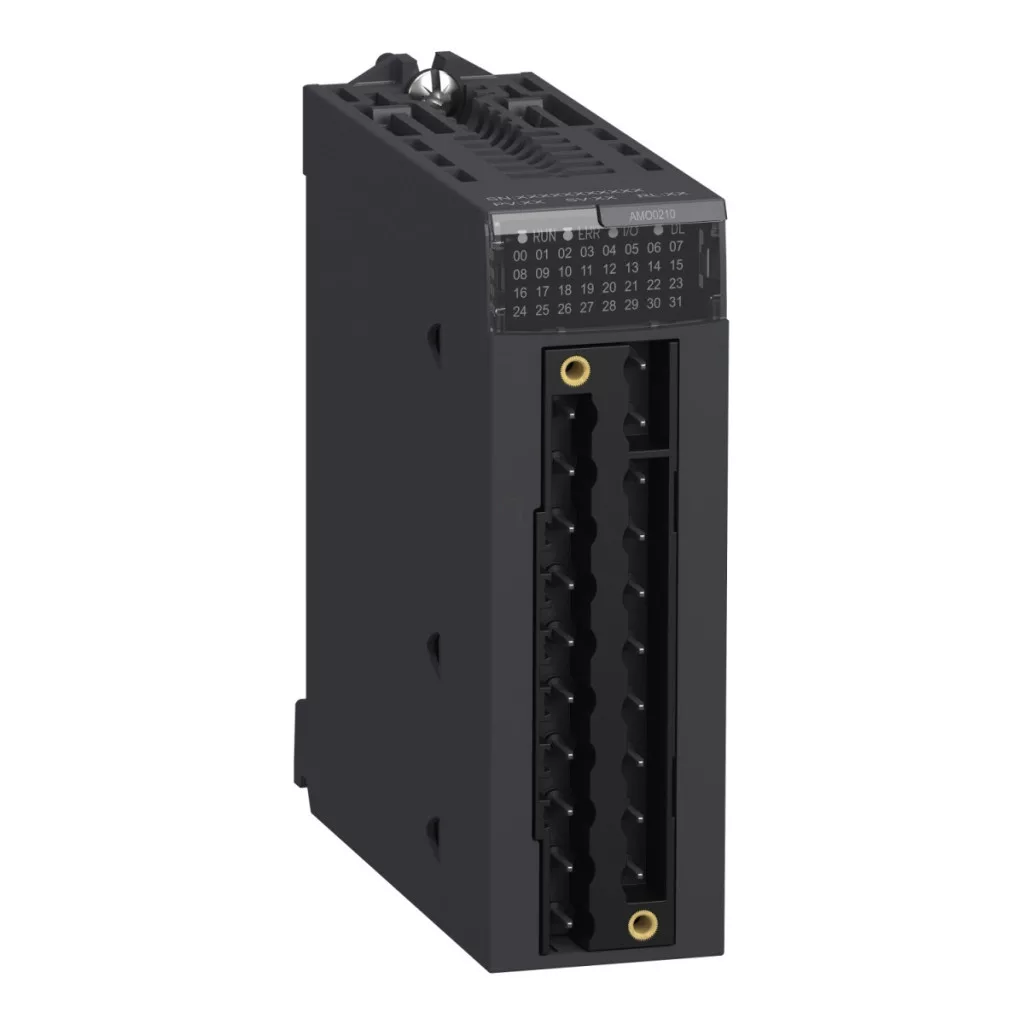

Modulul de ieșire analogică BMXAMO0210 din gama de produse Modicon X80 de la Schneider Electric este o componentă de control de înaltă calitate, dezvoltată pentru sarcini profesionale de automatizare industrială. Acest modul versatil are două ieșiri analogice independente și izolate, care funcționează cu diferite formate de semnal: ieșire de curent 0-20 mA, 4-20 mA și ieșire de tensiune ±10 V în intervalul pozitiv sau negativ. Modulul este alegerea perfectă pentru controlul convertoarelor de frecvență, acționărilor reglate, actuatoarelor analogice și diverselor dispozitive industriale care necesită o ieșire precisă a semnalului analogic. Modulul Schneider Electric BMXAMO0210 oferă o precizie remarcabilă, cu o eroare de măsurare de numai 0,1% la 25 °C și o eroare maximă de 0,2% pe întreaga gamă de temperaturi de funcționare de 0-60 °C. Deriva de temperatură extrem de redusă, de numai 30 ppm/°C, asigură o funcționare stabilă chiar și în condiții de mediu schimbătoare. Modulul este calibrat din fabrică, astfel încât poate fi utilizat imediat pentru măsurători fiabile. Semnalele de ieșire au o rezoluție extrem de ridicată de 15 biți + semn, ceea ce permite un control excepțional de fin. Timpul de conversie este mai mic de 1 ms, asigurând timpi de răspuns rapizi în sistemele controlate. Modulul BMXAMO0210 are caracteristici remarcabile de siguranță și protecție. Izolația între canale este de 750 V CC, în timp ce tensiunea de izolație între canale și pământ, precum și între canale și magistrală, este de 1400 V CC, oferind o protecție excelentă împotriva zgomotului electric și a vârfurilor de tensiune. Modulul poate detecta circuite deschise în modurile 0-20 mA și 4-20 mA, precum și scurtcircuite în modul ±10 V. În ceea ce privește impedanța de sarcină, modulul suportă maximum 600 Ohmi pentru ieșirea de curent și minimum 1000 Ohmi pentru ieșirea de tensiune. În cazul unei defecțiuni, modulul poate comuta la un mod de rezervă predefinit sau configurabil, ceea ce sporește siguranța și fiabilitatea sistemului.
Schneider Electric Modicon X80 - BMXAMO0210 - modul de expansiune, ieșire analogică, U/I, 2 canale, izolat date tehnice
Caracteristici generale
Familia de produse: Modicon X80
Tipul produsului: Modul de ieșire analogică
Conexiune electrică: conector cu 20 de pini
Izolație între canale: Izolat
Caracteristici tehnice
Eroare de măsurare: ≤ 0,2% din scala completă 0...60 °C, 0,1% din scala completă la 25 °C
Deriva de temperatură: 30 ppm/°C
Recalibrare: Calibrat din fabrică
Atenuare minimă a diafoniei: 90 dB
Rejectare mod comun: 100 dB
Tensiune de izolare: 1400 V CC între canale și masă, 1400 V CC între canale și magistrală, 750 V CC între canale
Tip de detectare: Circuit deschis 0...20 mA, circuit deschis 4...20 mA, scurtcircuit +/- 10 V
Impedanță de sarcină ohmică: ≤ 600 Ohm 0...20 mA, ≤ 600 Ohm 4...20 mA, ≥ 1000 Ohm +/- 10 V
Nivel de ieșire: Nivel ridicat
Număr de ieșiri analogice: 2
Tip ieșire analogică: Curent: 0...20 mA, Curent: 4...20 mA, Tensiune: +/- 10 V
Rezoluție ieșire analogică: 15 biți + semn
Alimentare:Alimentare internă prin rack Timp de conversie: ≤ 1 ms Valoare maximă de conversie: +/- 11,25 V pentru +/- 10 V, 0...24 mA pentru 0...20 mA, 0...24 mA pentru 4...20 mA
Mod de rezervă: Predefinit, configurabil
Fiabilitate MTBF: 1.300.000 ore
Altitudine de funcționare: 0...2000 m, cu un factor de reducere de 2000...5000 m
LED-uri indicatoare de stare
1 LED (verde) RUN, 1 LED per canal (verde) diagnosticare canal, 1 LED (roșu) ERR, 1 LED (roșu) I/O
Parametri electrici
Consum de energie: 2,1 W 24 V CC tipic, 2,8 W 24 V CC maxim, 0,35 W 3,3 V CC tipic, 0,48 W 3,3 V CC maxim
Consum de curent: 150 mA la 3,3 V CC, 110 mA la 24 V CC
Parametri de mediu
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 30 gn
Temperatura ambiantă pentru depozitare:-40 până la 85 °C
Temperatura ambiantă pentru funcționare: 0 până la 60 °C
Umiditate relativă: 5 până la 95 % la 55 °C, fără condensare
Grad de protecție IP: IP20
Certificate
Directive: 2014/35/UE - Directiva privind joasa tensiune, 2014/30/UE - Compatibilitate electromagnetică
Certificări de produs: CE, RCM, CSA, EAC, Merchant Navy, UL
Standarde: IEC 61010-2-201, IEC 61131-2, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201
Caracteristici fizice
Greutate netă: 0,144 kg
