Modulul de ieșire analogică BMXAMO0802 din gama Modicon X80 de la Schneider Electric este o componentă de automatizare industrială extrem de precisă și fiabilă, care oferă o soluție optimă pentru sistemele de control al proceselor industriale care necesită semnale de ieșire de curent precise. Modulul BMXAMO0802 are 8 canale de ieșire analogice independente, neizolate, care pot funcționa în intervalul de curent 0-20 mA sau 4-20 mA. Aceste ieșiri de curent sunt ideale pentru controlul diverselor actuatoare, supape, elemente de control și afișaje. Datorită rezoluției sale de 16 biți, modulul oferă semnale de control extrem de precise, ceea ce este esențial pentru controlul precis al proceselor. Modulul funcționează cu o precizie de măsurare remarcabilă de 0,1% la 25 °C, prezentând o abatere de numai 0,25% pe întreaga gamă de temperaturi de funcționare de 0-60 °C. Deriva de temperatură este de numai 45 ppm/°C, ceea ce înseamnă o stabilitate excepțională în condiții de mediu în schimbare. Modulul BMXAMO0802 este ușor de instalat pe hardware-ul rack Modicon X80 și este alimentat de sursa de alimentare internă a sistemului. Modulul este conectat electric printr-un conector cu 20 de pini. Canalele de ieșire nu au izolare galvanică, dar există o tensiune de izolare de 1400 V CC între canale și masă și între canale și magistrală. Modulul detectează automat întreruperile de circuit în intervalul 4-20 mA și scurtcircuitele în intervalul 0-20 mA. Fiecare canal de ieșire poate conduce o impedanță de sarcină de până la 350 Ohm, iar valoarea maximă de conversie este de 0-21 mA în ambele intervale de funcționare. Timpul de conversie este extrem de rapid, mai puțin de 4 ms, ceea ce asigură un timp de răspuns rapid în procesele controlate. BMXAMO0802 are un mod de rezervă configurabil sau predefinit, care asigură aducerea sistemului într-o stare sigură în cazul unei defecțiuni. LED-urile furnizează informații despre starea și diagnosticarea modulului: un LED verde RUN indică starea de funcționare, un LED verde per canal indică diagnosticarea canalului, un LED roșu ERR avertizează asupra erorilor, iar un LED roșu I/O indică starea I/O. Fiabilitatea modulului BMXAMO0802 este susținută și de valoarea MTBF (timpul mediu între defecțiuni) de 1,5 milioane de ore, care indică o fiabilitate remarcabilă pe termen lung. Modulul poate fi utilizat fără restricții la altitudini de 0-2000 metri deasupra nivelului mării, în timp ce poate fi operat cu un factor de reducere între 2000 și 5000 metri. În ceea ce privește condițiile de mediu, intervalul de temperatură de funcționare este de 0-60 °C, iar intervalul de temperatură de depozitare este de -40 până la +85 °C. În ceea ce privește umiditatea relativă, modulul funcționează între 5-95% la 55 °C fără condens și are protecție IP20.

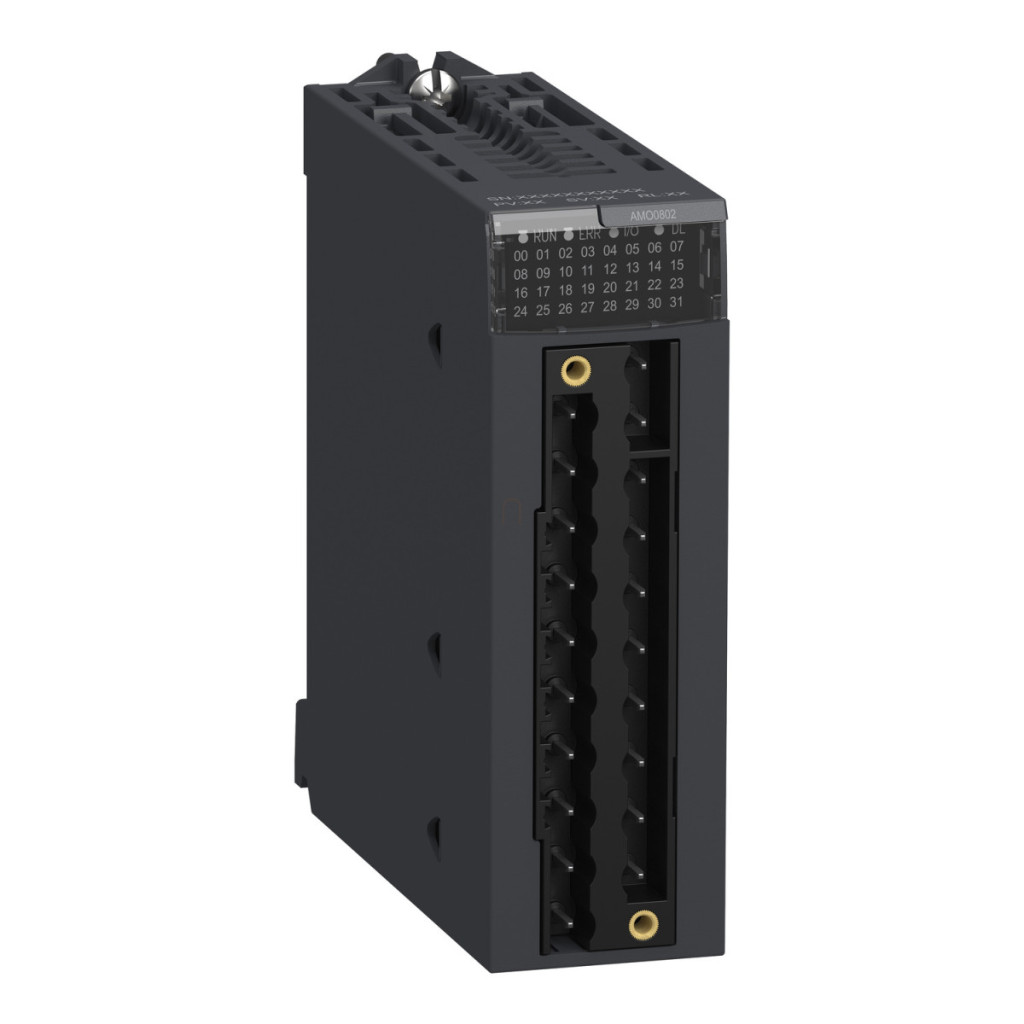

Schneider Electric Modicon X80 - BMXAMO0802 - modul de expansiune, ieșire analogică, 0-20 mA / 4-20 mA, 8 canale, neizolat date tehnice
Caracteristici principale
Familia de produse: Modicon X80
Tipul produsului: Modul de ieșire analogică
Conexiune electrică: Conector cu 20 de pini 1
Izolație între canale: Neizolată
Caracteristici suplimentare
Rezoluție intrare analogică: 16 biți
Eroare de măsurare: ≤ 0,25% scală completă 0...60 °C, 0,1% din scala completă 25 °C
Deriva de temperatură: 45 ppm/°C 0...20 mA, 45 ppm/°C 4...20 mA
Atenuare minimă a diafoniei: 80 dB
Rejectare mod comun: 80 dB Tensiune de izolare: 1400 V CC între canale și masă, 1400 V CC între canale și magistrală Tip de detectare: Detectare deschisă 4...20 mA, Detectare scurtcircuit 0...20 mA
Impedanță de sarcină: ≤ 350 Ohm 0...20 mA, ≤ 350 Ohm 4...20 mA
Nivel de ieșire: Nivel ridicat
Număr de ieșiri analogice: 8
Tip ieșire analogică: Curent: 0...20 mA, Curent: 4...20 mA
Rezoluție ieșire analogică: 16 biți
Alimentare: Alimentare internă prin rack
Timp de conversie: ≤ 4 ms
Valoare maximă de conversie: 0...21 mA 0...20 mA, 0...21 mA 4...20 mA
Mod de rezervă: Configurabil, predefinit
Fiabilitate MTBF: 1500000 ore
Altitudine de funcționare: 0...2000 m, cu un factor de reducere a puterii de 2000...5000 m
LED-uri indicatoare de stare
1 LED (verde) RUN
1 LED per canal (verde) diagnosticare canal
1 LED (roșu) ERR
1 LED (roșu) I/O
Caracteristici electrice
Consum de energie: 3,6 W 24 V CC tipic, 3,9 W 24 V CC maxim, 0,35 W 3,3 V CC tipic, 0,48 W 3,3 V CC maxim
Consum de curent: 150 mA la 3,3 V CC, 135 mA la 24 V CC
Caracteristici de mediu
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 30 gn
Temperatura aerului ambiant pentru depozitare: -40...85 °C
Temperatura aerului ambiant pentru funcționare: 0...60 °C
Umiditate relativă: 5...95% 55 °C fără condensare Grad de protecție IP: IP20 Standarde și certificări 2014/35/UE - Directiva privind joasa tensiune, 2014/30/UE - Compatibilitate electromagnetică
Certificări de produs: CE, RCM, CSA, EAC, Merchant Navy, UL
Standarde: IEC 61010-2-201, IEC 61131-2, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201 Conexiuni și cablare Ix + intrare pol x pe canal COMx - intrare polară pentru x canale, punctele COMx sunt conectate intern
Bucla de curent este alimentată de ieșire și nu necesită o sursă de alimentare externă
