Modulul de ieșire analogică Schneider Electric Modicon X80 BMXAMO0802H este o componentă robustă de automatizare industrială care poate fi utilizată în medii dure și oferă o soluție ideală pentru controlul semnalelor analogice precise. Modulul are 8 canale de ieșire analogice neizolate care pot fi operate în intervalul de curent 0-20 mA sau 4-20 mA, ceea ce îl face aplicabil pe scară largă pentru controlul diverselor procese industriale. Modulul BMXAMO0802H oferă o precizie excelentă, cu o eroare de măsurare de numai 0,1% la 25 °C și o eroare maximă de 0,45% pe întreaga gamă de temperaturi de funcționare de la -25 °C la 70 °C. Valoarea de deviere a temperaturii de 45 ppm/°C asigură o funcționare stabilă chiar și în condiții de mediu schimbătoare. Rezoluția de 16 biți permite un control extrem de fin, ceea ce este deosebit de important în aplicațiile de control precis al proceselor. Modulul are o valoare maximă de conversie de 0-21 mA și un timp de conversie de mai puțin de 4 ms, asigurând timpi de răspuns rapizi pentru controlul proceselor industriale. BMXAMO0802H are, de asemenea, caracteristici speciale, cum ar fi un mod de rezervă, care poate fi configurat sau predefinit pentru a asigura funcționarea sigură a sistemului în cazul unei defecțiuni. Capacitățile de diagnosticare ale modulului sunt, de asemenea, remarcabile: un LED verde pentru fiecare canal indică starea de funcționare, în timp ce LED-uri suplimentare (RUN, ERR, I/O) furnizează informații despre starea generală a modulului. BMXAMO0802H poate detecta circuite deschise în modul 4-20 mA și scurtcircuite în modul 0-20 mA, sporind astfel fiabilitatea sistemului. Modulul are o tensiune de izolare de 1400 V CC între canale și masă, precum și între canale și magistrală, oferind o protecție adecvată împotriva interferențelor electrice. Atenuarea diafoniei de 80 dB și respingerea modului comun de 80 dB îmbunătățesc și mai mult calitatea și fiabilitatea semnalului. Modulul are un conector cu 20 de pini pentru conexiunea electrică și primește alimentarea internă prin rack. Valoarea de fiabilitate MTBF (timpul mediu între defecțiuni) este de 1.500.000 de ore, ceea ce înseamnă o fiabilitate operațională remarcabilă pe termen lung. Altitudinea de funcționare a modulului este specificată între 0 și 2000 de metri, dar poate fi utilizat și între 2000 și 5000 de metri cu un factor de reducere a puterii. Impedanța de sarcină poate fi de maximum 350 ohmi atât în modul 0-20 mA, cât și în modul 4-20 mA. Modulul are o rezistență specială la mediul înconjurător: este rezistent la gaze (clasa Gx, clasa 3C4), praf (clasa 3S4), nisip (clasa 3S4), sare (nivel 2), mucegai (clasa 3B2) și spori fungici (clasa 3B2). În plus, poate fi utilizat în locații periculoase de clasa I, divizia 2, extinzând și mai mult gama sa de aplicații.

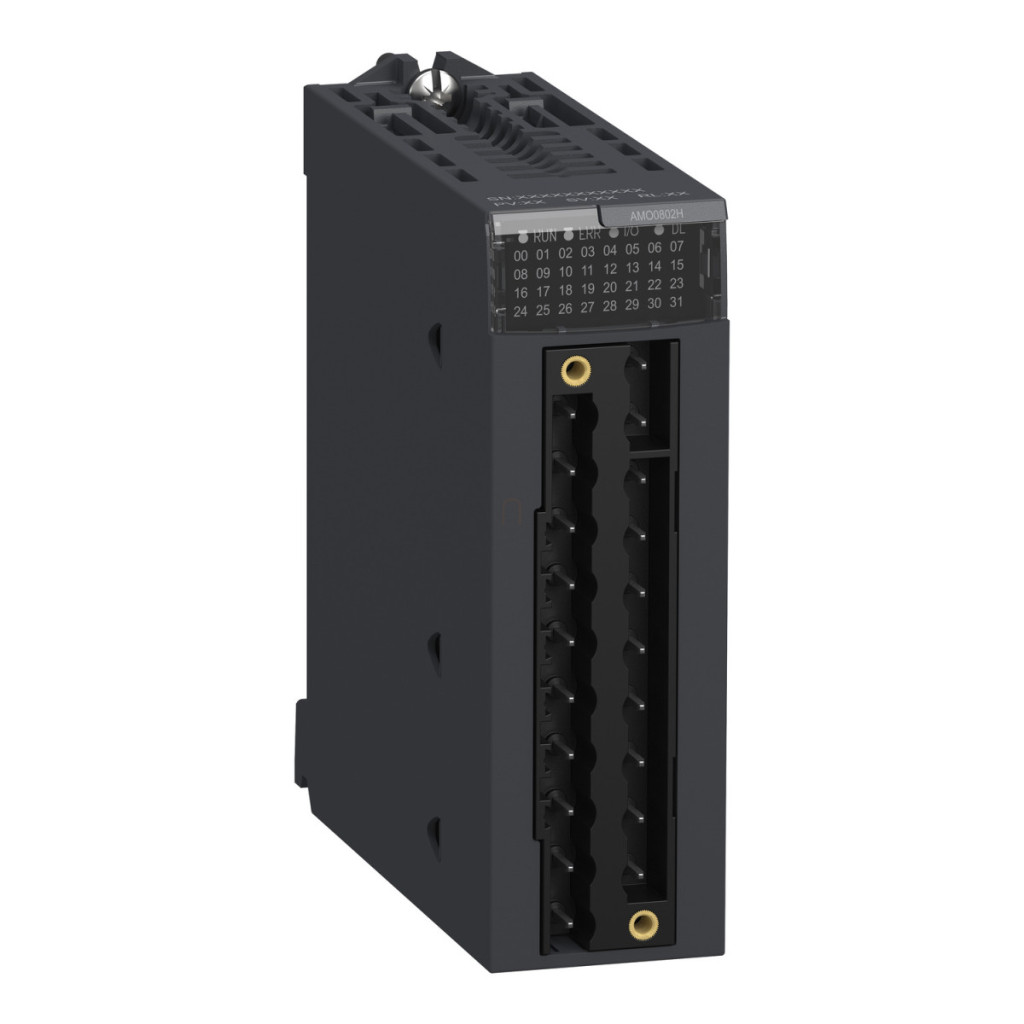

Schneider Electric Modicon X80 - BMXAMO0802H - modul de expansiune, ieșire analogică, 0-20 mA / 4-20 mA, 8 canale, neizolat, date tehnice consolidate
Caracteristici principale
Familia de produse: Modicon X80
Tipul produsului sau al componentei: Modul de ieșire analogică
Aplicație specifică produsului: Pentru medii dure
Conexiune electrică: Conector cu 20 de pini 1
Izolație între canale: Neizolată
Date suplimentare
Eroare de măsurare: ≤ 0,45% din scala completă între -25...70 °C, 0,1% din scala completă la 25 °C
Deriva de temperatură: 45 ppm/°C 0...20 mA, 45 ppm/°C 4...20 mA
Atenuare minimă a diafoniei: 80 dB
Rejectare mod comun: 80 dB Tensiune de izolare: 1400 V CC între canale și masă, 1400 V CC între canale și magistrală Tip de detectare: Circuit deschis 4...20 mA, scurtcircuit 0...20 mA
Impedanță de sarcină ohmi: ≤ 350 ohmi 0...20 mA, ≤ 350 ohmi 4...20 mA
Număr de ieșiri analogice: 8
Tip ieșire analogică: Curent: 0...20 mA, curent: 4...20 mA
Rezoluție ieșire analogică: 16 biți
Alimentare: Alimentare internă prin rack
Timp de conversie: ≤ 4 ms
Valoare maximă de conversie: 0...21 mA pentru 0...20 mA, 0...21 mA pentru 4...20 mA
Mod de rezervă: Configurabil, predefinit
Fiabilitate MTBF: 1500000 ore
Altitudine de funcționare: 0...2000 m, cu un factor de reducere de 2000...5000 m LED-uri indicatoare de stare: 1 LED (verde) RUN, 1 LED per canal (verde) diagnosticare canal, 1 LED (roșu) ERR, 1 LED (roșu) I/O
Consum de energie
Consum de energie în W: 3,6 W 24 V CC tipic, 3,9 W 24 V CC maxim, 0,35 W 3,3 V CC tipic, 0,48 W 3,3 V CC maxim
Consum de curent: 150 mA la 3,3 V CC, 135 mA la 24 V CC
Parametri de mediu
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 30 gn
Temperatura ambiantă în timpul depozitării: -40...85 °C
Temperatura ambiantă în timpul funcționării: -25...70 °C
Umiditate relativă: 5...95% la 55 °C fără condens
Grad de protecție IP: IP20
Certificări ale produsului: Merchant Navy, ATEX, CE, CSA, EAC, RCM, IEC-Ex, UL
Standarde: EN 61131-2, EN 61000-6-4, EN 61000-6-2, EN 61010-2-201
Caracteristici de mediu
Rezistență la gaze: Clasa Gx, Clasa 3C4
Rezistență la praf: Clasa 3S4
Rezistență la nisip: Clasa 3S4
Rezistență la sare: Nivel 2
Rezistență la dezvoltarea mucegaiului: Clasa 3B2
Rezistență la sporii fungici: Clasa 3B2
Locație periculoasă: Clasa I, Divizia 2
Tratament de protecție: Acoperire conformă
