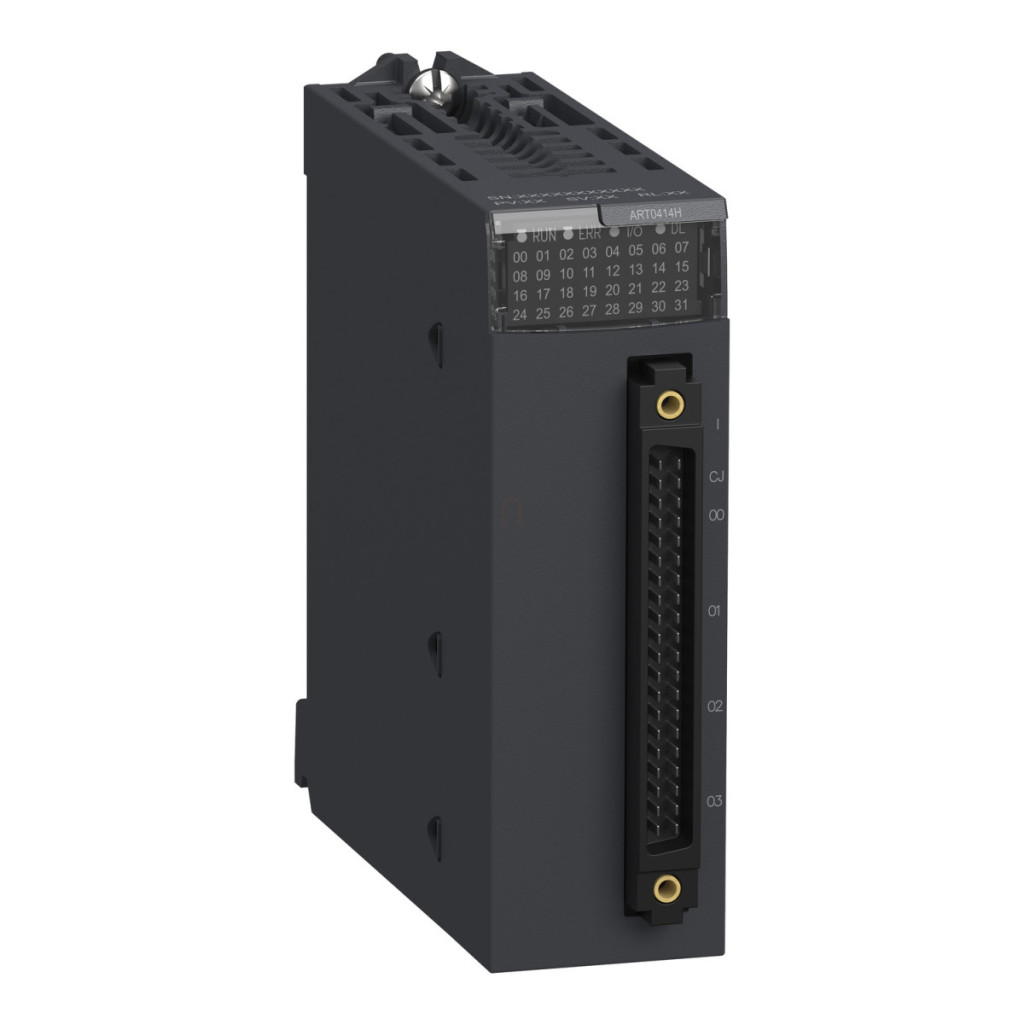

Schneider Electric BMXART0414H este un modul profesional de extindere a intrărilor analogice din familia de produse Modicon X80, conceput pentru a asigura o funcționare fiabilă chiar și în condiții de mediu dificile. Acest modul are patru canale de intrare analogice independente și izolate, potrivite pentru recepționarea și procesarea diverselor semnale, ceea ce îl face o soluție extrem de versatilă pentru sistemele de automatizare industrială. Modulul BMXART0414H este optimizat în principal pentru semnale de nivel scăzut (+/- 40 mV în mod implicit), senzori de temperatură și măsurarea rezistenței. O caracteristică specială este gradul său ridicat de flexibilitate: poate gestiona semnale de tensiune (în intervalul de la +/- 40 mV la +/- 1,28 V), termocupluri (sonde termocuplu de tip B, E, J, K, L, N, R, S, T, U) și termometre cu rezistență (Pt100, Pt1000, Ni100, Ni1000, Cu10) în diverse moduri de conectare (configurație cu 2, 3 sau 4 fire). Această versatilitate vă permite să efectuați o varietate de sarcini de detectare cu un singur tip de modul, reducând costurile de inventar și întreținere. Modulul oferă o precizie remarcabilă datorită convertorului A/D Sigma-Delta de 16 biți cu rezoluție înaltă. Precizia măsurării tensiunii la 25 °C este de numai 0,05% din intervalul complet de măsurare, în timp ce pentru termometre, în funcție de tip, este garantată o precizie între +/- 0,7 °C și +/- 4 °C. Modulul dispune de un filtru digital avansat care reduce eficient zgomotul și interferențele. Rejectarea modului comun este de 120 dB (50/60 Hz), în timp ce rejectarea modului diferențial este de 60 dB (50/60 Hz), permițând măsurători fiabile chiar și în medii industriale. BMXART0414H este proiectat pentru medii industriale complexe. Intervalul său de temperatură de funcționare este de la -25 °C la +70 °C și poate rezista la o umiditate relativă de 5-95% fără condens. Modulul poate rezista la vibrații de 3 gn și șocuri de 30 gn și este rezistent la praf, nisip și gaze (clasa de mediu 3S4, 3C4). Prin urmare, este alegerea potrivită pentru aplicații în care condițiile de mediu extreme, precizia și fiabilitatea ridicate sunt cerințe esențiale. Modulul are un MTBF (timp mediu între defecțiuni) de 1,4 milioane de ore, ceea ce înseamnă că este extrem de fiabil. BMXART0414H are o serie de certificări și aprobări internaționale, inclusiv IEC-Ex, Merchant Navy, UL, RCM, EAC, CSA, CE și ATEX. Aceste certificări permit utilizarea modulului în conformitate cu diverse standarde industriale, inclusiv în locații periculoase de clasa I, divizia 2. Gradul său de protecție este IP20, deci se recomandă instalarea într-o locație protejată. Intrările sunt echipate cu protecție la supratensiune, care poate rezista la supratensiuni de până la +/- 7,5 V în diferite intervale de măsurare.
Schneider Electric Modicon X80 - BMXART0414H - modul de expansiune, intrare analogică de temperatură, TC/RTD, 4 canale, izolat, 15 biți + semn, date tehnice consolidate
Caracteristici principale
Familia de produse: Modicon X80
Tipul produsului: Modul de intrare analogică
Aplicație specială: Pentru medii dure
Conexiune electrică: 1 conector cu 40 de căi
Izolație între canale: Izolat
Nivel de intrare: Nivel scăzut
Număr de intrări analogice: 4
Tipuri de intrări analogice
Tensiune: +/- 40 mV, +/- 80 mV, +/- 160 mV, +/- 320 mV, +/- 640 mV, +/- 1,28 V
Rezistență: 400 ohmi (2/3/4 fire), 4000 ohmi (2/3/4 fire)
Senzori de temperatură: Cu 10 (-100...+260 °C), Pt 100 (-100...+450 °C conform UL/JIS, -200...+850 °C conform IEC), Pt 1000 (-100...+450 °C conform UL/JIS, -200...+850 °C conform IEC), Ni 100 (-60...+180 °C), Ni 1000 (-60...+180 °C) Tipuri de termocuplu: B (+130...+1820 °C), E (-270...+1000 °C), J (-200...+760 °C), K (-270...+1370 °C), L (-200...+900 °C), N (+270...+1300 °C), R (-50...+1769 °C), S (-50...+1769 °C), T (-270...+400 °C), U (-200...+600 °C)
Caracteristici tehnice
Conversie analogică/digitală: Sigma delta 16 biți
Rezoluție: 15 biți + semn
Supraîncărcare admisibilă la intrări: +/- 7,5 V
Rejectare mod comun: 120 dB 50/60 Hz
Rejectare mod diferențial: 60 dB 50/60 Hz
Compensare joncțiune rece: Cu sondă externă Pt100
Tip filtru: Filtrare digitală de ordinul întâi
Timp nominal de citire: 200 ms cu termocuplu, 400 ms cu sondă de temperatură
Precizie de măsurare
Tensiune: 0,05% din scala completă la 25 °C
Rezistență: 0,12% din scala completă la 25 °C
Temperatură: +/-0,7 °C în funcție de tip - +/-4 °C la 25 °C
Caracteristici de mediu
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 30 gn
Temperatura ambiantă de depozitare: -40...85 °C
Temperatura ambiantă de funcționare: -25...70 °C
Umiditate relativă: 5...95% 55 °C fără condens
Grad de protecție IP: IP20
Tratament de protecție: Acoperire conformă
Certificate
IEC-Ex, Merchant Navy, UL, RCM, EAC, CSA, CE, ATEX
Fiabilitate
MTBF: 1.400.000 ore
Parametri electrici
Consum de curent: 150 mA la 3,3 V CC
Rezistență maximă a firului: 20-500 ohmi, în funcție de tipul senzorului și de metoda de conectare
