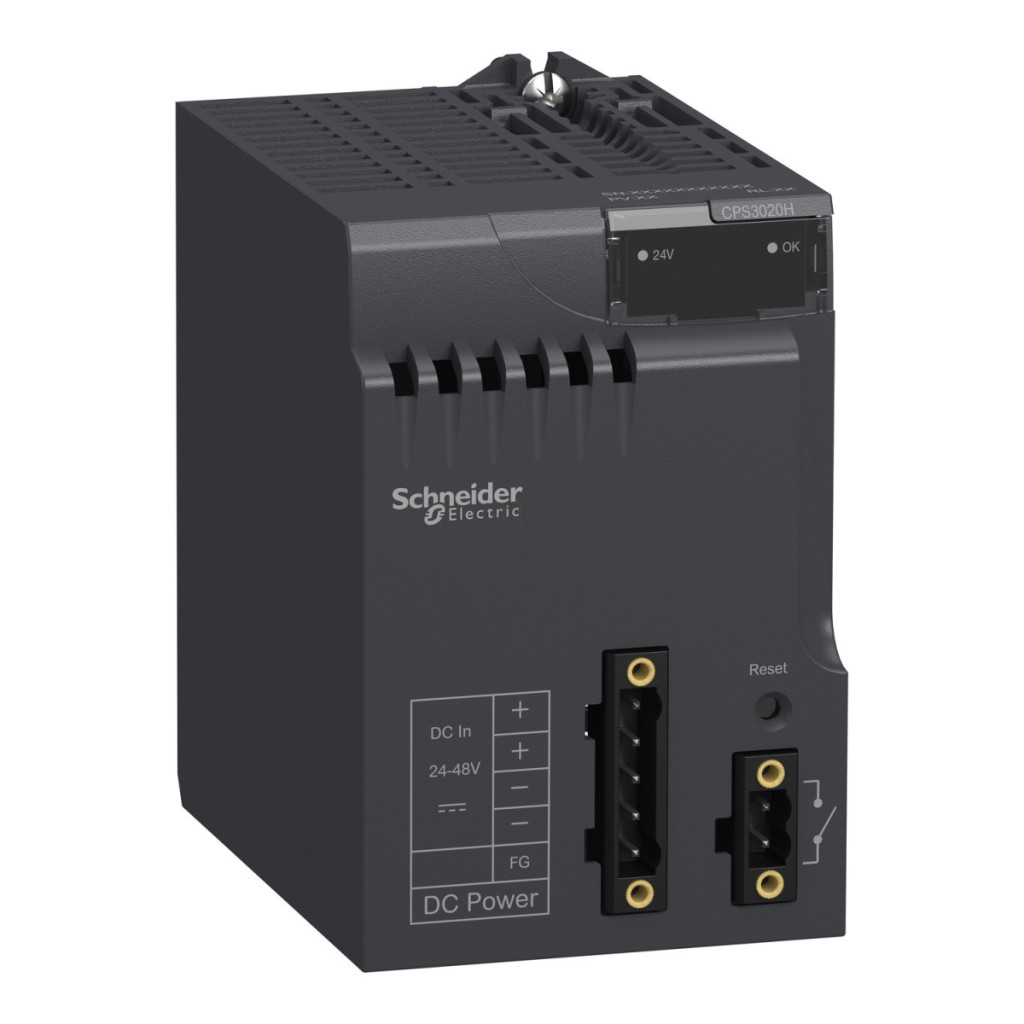

Modulul de alimentare BMXCPS3020H din seria Modicon X80 de la Schneider Electric este o alegere excelentă pentru mediile de automatizare industrială, în special acolo unde este necesară o protecție specială sau consolidată. Funcționând în intervalul de tensiune de 24-48 V c.c., acest modul de alimentare izolat oferă o putere de 31,2 W, fiind ideal pentru funcționarea fiabilă a sistemelor PLC în diverse condiții industriale. Modulul BMXCPS3020H este proiectat special pentru condiții de mediu dificile, în care dispozitivele industriale normale nu mai funcționează adecvat. Modulul furnizează 15 W de putere de 3,3 V CC pentru alimentarea logică a modulelor I/O și 31,2 W de putere de 24 V CC pentru alimentarea modulelor I/O și a procesoarelor într-un interval de temperatură de 0-60 °C. De asemenea, funcționează fiabil în medii mai extreme, între -25 °C și 70 °C, furnizând o putere de 11,3 W 3,3 V CC pentru circuitele logice și o putere de 23,4 W 24 V CC pentru modulele I/O și procesor, oferind o flexibilitate excelentă pentru o varietate de aplicații. Modulul de alimentare BMXCPS3020H are o serie de caracteristici de protecție care sporesc fiabilitatea și durata de viață a sistemului. Acestea includ o siguranță internă, inaccesibilă, în circuitul primar, precum și protecție la suprasarcină, protecție la supratensiune și protecție la scurtcircuit în circuitul secundar, în special pentru sursa de alimentare a senzorului de 24 V. Modulul are un indice de fiabilitate MTBF excepțional de ridicat, de 4.600.000 de ore, ceea ce înseamnă o fiabilitate operațională excelentă pe termen lung. Starea sursei de alimentare este indicată de un LED verde, care arată nivelul corect de tensiune în rack, și există, de asemenea, un buton RESET pentru efectuarea unei porniri la rece. Dispozitivul este conectat electric printr-un conector cu 2 pini pentru releul de alarmă și un conector cu 5 pini pentru alimentarea de la rețea și conexiunea la pământ de protecție. Toate acestea într-un design compact, cu o greutate de numai 0,34 kg. În ceea ce privește compatibilitatea cu platforma Modicon X80, este important de menționat că acest modul nu este compatibil cu backplane-urile de tip BMEXBP..02. În ceea ce privește specificațiile electrice, BMXCPS3020H are o gamă de tensiune de intrare de 18-62,4 V CC și un curent de intrare de 0,83 A la 48 V și 1,65 A la 24 V. Curentul de pornire este de 30 A la 24 V și 60 A la 48 V. Dispozitivul are o rezistență excelentă la izolație, cu un minim de 10 MOhm între liniile primare/de împământare și primare/secundare. Modulul este conform cu numeroase standarde și directive internaționale, inclusiv directive privind tensiunea joasă, compatibilitatea electromagnetică și ATEX, și are certificări CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX Zona 2/22 și IECEx Zona 2/22, care atestă calitatea și fiabilitatea sa ridicate.
Date tehnice Modicon X80 BMXCPS3020H
Date generale
Familia de produse: Modicon X80
Tipul produsului: Modul de alimentare
Compatibilitate backplane: Nu este compatibil cu tipul BMEXBP..02
Aplicație specială: Pentru medii dure
Tensiune primară: 24...48 V izolată
Tip circuit de alimentare: CC
Alimentare secundară
15 W 3,3 V CC 0...60 °C, alimentare logică modul I/O
31,2 W 24 V DC 0...60 °C, alimentare modul I/O și procesor
11,3 W 3,3 V DC -25...70 °C, sursa de alimentare logică a modulului I/O
23,4 W 24 V DC -25...70 °C, sursa de alimentare a modulului I/O și a procesorului
Date suplimentare
Limită de tensiune primară: 18...62,4 V Curent de intrare: 0,83 A la 48 V, 1,65 A la 24 V Curent de pornire: 30 A la 24 V, 60 A la 48 V
I²t la pornire: 1 A².s la 24 V, 3 A².s la 48 V
It la pornire: 0,2 A.s la 24 V, 0,3 A.s la 48 V
Fiabilitate MTBF: 4.600.000 ore Funcții de protecție Tip protecție: Siguranță internă (inaccesibilă) pentru circuitul primar Protecție la suprasarcină în circuitul secundar, alimentare senzor 24 Vp>
Protecție la supratensiune în circuitul secundar, alimentare senzor 24 V
Protecție la scurtcircuit în circuitul secundar, alimentare senzor 24 V
Caracteristici electrice
Curent la tensiune secundară: 1,3 A 24 V CC modul I/O și alimentare procesor
4,5 A 3,3 V CC modul I/O alimentare logică
Consum maxim de energie: 8,5 W
LED indicator de stare: 1 LED (verde) tensiune rack OK
Tip de control: buton RESET pentru pornire la rece
Conexiune electrică: 1 conector cu 2 pini releu de alarmă
1 conector cu 5 pini alimentare de la rețea, împământare de protecție
Distanța maximă a cablului între dispozitive: Cablu de alimentare de 10 m din cupru 1,5 mm²
Cablu de alimentare de 15 m din cupru 2,5 mm²
Rezistență de izolare: >= 10 MOhm primar/împământare
>= 10 MOhm primar/secundar
Caracteristici de mediu
Imunitate la microîntreruperi: 1 ms
Rigiditate dielectrică: 1500 V primar/pământ, 1500 V primar/secundar
Rezistență la vibrații: 3 gn
Rezistență la impact: 30 gn
Grad de protecție IP: IP20
Caracteristici de mediu: Clasă de rezistență la gaze Gx conform ISA S71.04
Clasă de rezistență la gaze 3C4 conform IEC 60721-3-3
Clasă de rezistență la praf 3S4 conform IEC 60721-3-3
Clasă de rezistență la nisip 3S4 conform IEC 60721-3-3
Clasa de rezistență la sare 2 conform IEC 68252
Clasa de rezistență la mucegai 3B2 conform IEC 60721-3-3
Clasa de rezistență la sporii fungici 3B2 conform IEC 60721-3-3
Locație periculoasă: Clasa I, Diviziunea 2
Temperatura ambiantă de depozitare: -40...85 °C
Temperatura ambiantă de funcționare: -25...70 °C
Umiditate relativă: 5...95% la 55 °C, fără condensare Tratament de protecție: Acoperire conformă Altitudine de funcționare: 0...2000 m Cu un factor de reducere a puterii de 2000...5000 m
