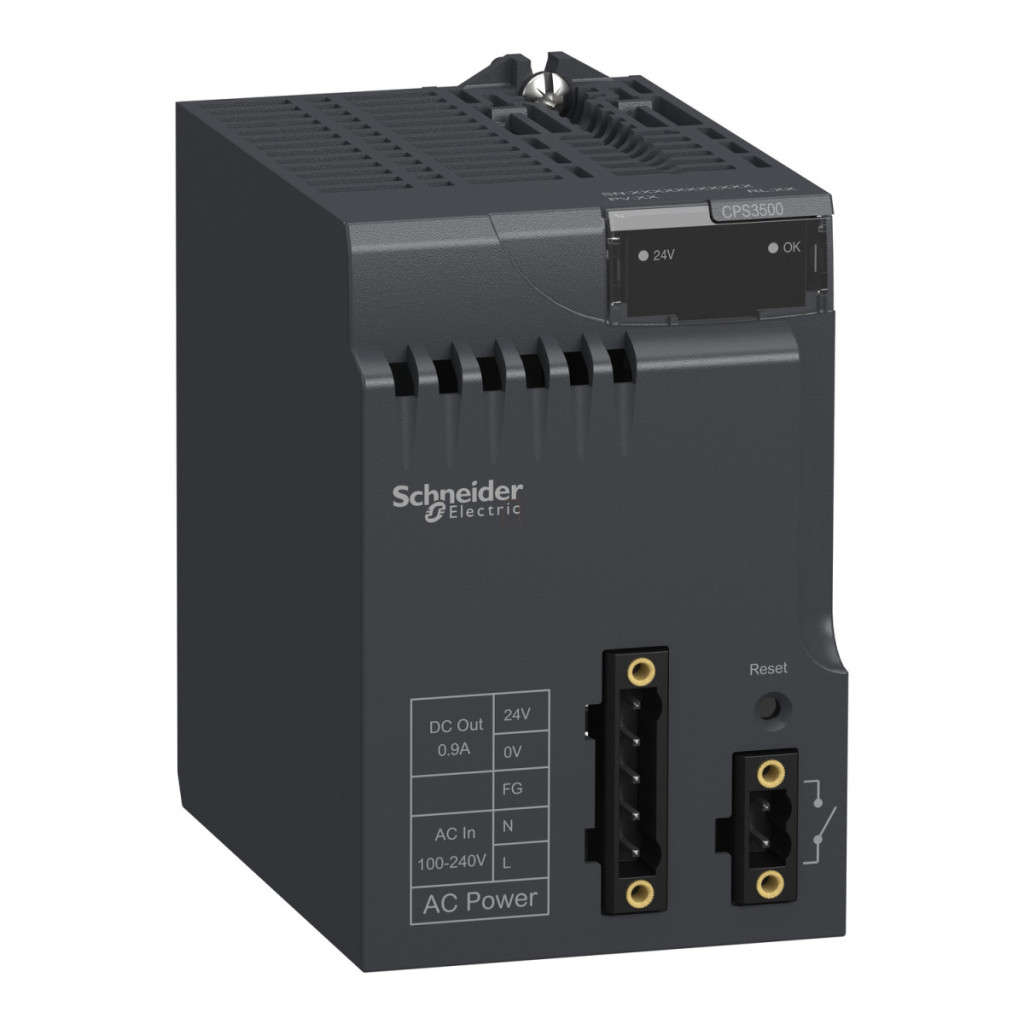

Modulul de alimentare Schneider Electric BMXCPS3500 este o componentă de alimentare de înaltă performanță aparținând familiei de produse Modicon X80, care asigură funcționarea fiabilă a sistemelor de automatizare industrială. Această sursă de alimentare de 36 W funcționează într-un interval de tensiune de 100-240 V c.a., ceea ce o face flexibilă pentru utilizarea cu tensiuni de rețea diferite în diferite țări. Modulul de alimentare BMXCPS3500 oferă o alimentare versatilă pentru sistemele de control industrial: Oferă o alimentare de 15 W 3,3 V c.c. pentru circuitele logice ale modulelor I/O, o alimentare de 31,2 W 24 V c.c. pentru modulele I/O și procesoare și o alimentare de 21,6 W 24 V c.c. pentru senzori. Această configurație permite alimentarea adecvată a diverselor componente ale sistemului de la un singur modul de alimentare. Sursa de alimentare nu este compatibilă cu placa de bază BMEXBP..02, ceea ce trebuie luat în considerare la planificarea instalării. Oferă o siguranță remarcabilă în ceea ce privește protecția circuitelor: circuitele secundare sunt protejate împotriva suprasolicitării, supratensiunii și scurtcircuitelor, asigurând o funcționare pe termen lung și fără probleme a echipamentelor conectate. Nivelul ridicat de fiabilitate operațională al BMXCPS3500 este confirmat și de valoarea MTBF de 4.300.000 ore. Starea unității de alimentare este indicată de două LED-uri: un LED verde indică corectitudinea tensiunii rack-ului, iar un alt LED verde indică tensiunea senzorului. Pentru conectarea electrică, modulul oferă un conector cu 2 pini pentru releul de alarmă și un conector cu 5 pini pentru alimentarea de la rețea, împământarea de protecție și intrarea senzorului de 24 V CC. Modulul de alimentare oferă un nivel ridicat de izolare, cu o rezistență de cel puțin 100 MOhm între primar/pământ și primar/secundar. Produsul dispune, de asemenea, de un buton RESET, care permite pornirea la rece. Curentul disponibil la tensiunea secundară este: 0,9 A pentru alimentarea senzorului de 24 V CC, 1,3 A pentru modulul I/O de 24 V CC și alimentarea procesorului și 4,5 A pentru alimentarea logică a modulului I/O de 3,3 V CC. Modulul de alimentare BMXCPS3500 are un grad de protecție IP20, o temperatură de funcționare cuprinsă între 0 și 60 °C și o temperatură de depozitare cuprinsă între -40 și 85 °C. Produsul funcționează la 55 °C cu o umiditate relativă de 5-95% fără condens. Modulul este conform cu directivele 2014/35/UE privind tensiunea joasă și 2014/30/UE privind compatibilitatea electromagnetică, ceea ce dovedește conformitatea sa cu standardele europene ridicate de calitate și siguranță. Sursa de alimentare funcționează la putere maximă la altitudini de 0-2000 m deasupra nivelului mării și la putere redusă între 2000 și 5000 m. BMXCPS3500 are o rezistență dielectrică remarcabilă: 1500 V între sursa de alimentare logică a modulului I/O primar/secundar și modulul I/O primar/secundar și sursa de alimentare a procesorului, 2300 V între sursa de alimentare a senzorului primar/secundar și 1500 V între primar/masă și 500 V între ieșirea senzorului de 24 V/masă. Modulul are, de asemenea, o rezistență excelentă la vibrații (3 gn) și la șocuri (30 gn), asigurând o funcționare fiabilă chiar și în medii industriale.
Schneider Electric Modicon X80 - BMXCPS3500 - unitate de alimentare, 115...230 VAC, 36W date tehnice
Caracteristici principale
Familia de produse: Modicon X80
Tipul produsului: Modul de alimentare
Compatibilitate backplane: Nu este compatibil cu BMEXBP..02
Tensiune primară: 100...240 V
Tip circuit de alimentare: CA
Alimentare secundară
15 W 3,3 V CC Alimentare logică modul I/O
31,2 W 24 V CC sursă de alimentare modul I/O și procesor
21,6 W 24 V CC sursă de alimentare senzor
Date suplimentare
Limite tensiune primară: 85...264 V
Frecvența rețelei: 50/60 Hz
Limite de frecvență ale rețelei: 47...63 Hz
Putere aparentă: 0,12 kVA
Curent de intrare:
0,52 A la 240 V
1,04 A la 115 V
Curent de pornire:
30 A la 120 V
60 A la 240 V
Activare I²t:
1 A².s la 120 V
3 A².s la 240 V
Activare It:
0,05 A.s 120 V
0,07 A.s 240 V
Fiabilitate MTBF: 4.300.000 ore
Protecție
Tipul de protecție:
Siguranță internă inaccesibilă pentru circuitul primar
Protecție la suprasarcină pentru circuitul secundar
Protecție la supratensiune pentru circuitul secundar
Protecție la scurtcircuit pentru circuitul secundar
Curent la tensiunea secundarăh3>
0,9 A 24 V CC alimentare senzor
1,3 A 24 V CC alimentare modul I/O și procesor
4,5 A 3,3 V CC alimentare logică modul I/O
Pierdere maximă de putere: 8,5 W
Indicarea stării și controlul
LED indicator de stare:
1 LED (verde) tensiune rack OK
1 LED (verde) tensiune senzor
Tip de control: Buton RESET pornire la rece
Conexiune electrică
1 conector cu 2 pini (releu de alarmă)
1 conector cu 5 pini (alimentare de la rețea, împământare de protecție, senzor de intrare 24 V CC)
Rezistență de izolație
>= 100 MOhm primar/pământ
>= 100 MOhm primar/secundar
Parametri de mediu
Imunitate la microîntreruperi: 1 ms
Rigiditate dielectrică:
1500 V primar/secundar alimentare logică modul I/O
1500 V primar/secundar alimentare modul I/O și procesor
2300 V primar/secundar alimentare senzor
1500 V primar/pământ
500 V 24 V ieșire senzor/masă
Rezistență la vibrații: 3 gn
Rezistență la impact: 30 gn
Grad de protecție IP: IP20
Directive:
2014/35/UE - Directiva privind joasa tensiune
2014/30/UE - Compatibilitate electromagnetică
Intervalul de temperatură ambiantă în timpul depozitării: -40...85 °C
Intervalul de temperatură ambiantă în timpul funcționării: 0...60 °C
Umiditate relativă: 5...95 % 55 °C fără condensare
Tratament de protecție: TC
Altitudine de funcționare:
0...2000 m
2000...5000 m cu performanță redusă
