Schneider Electric BMXCPS3522 este un modul de alimentare redundant, extrem de fiabil, pentru familia de produse Modicon X80, care, datorită performanțelor excelente și capacităților avansate de diagnosticare, reprezintă alegerea perfectă pentru aplicații industriale critice. Această sursă de alimentare cu intrare de 125 V c.c. furnizează energia necesară pentru funcționarea fără probleme a modulelor I/O și a procesoarelor, chiar și în cele mai exigente medii industriale. Parametrii tehnici ai modulului de alimentare BMXCPS3522 sunt optimizați special pentru aplicații industriale. Cu o tensiune de intrare primară de 125 V c.c. (interval de funcționare 100-150 V c.c.), unitatea oferă două tipuri de ieșiri pentru alimentarea sistemului: O ieșire de 3,3 V CC cu o putere de 18 W pentru alimentarea logică a modulelor I/O și o ieșire de 24 V CC cu o putere de 40 W pentru alimentarea modulelor I/O și a procesorului. Curentul de intrare este de 600 mA, curentul de pornire este de 60 A, iar puterea totală disipată a modulului este de numai 8,5 W. Sursa de alimentare are un MTBF (timp mediu între defecțiuni) remarcabil de 830.000 de ore, ceea ce garantează o fiabilitate excepțională. Funcțiile avansate de diagnosticare și siguranță operațională fac ca modulul de alimentare BMXCPS3522 să fie cu adevărat unic. În plus față de designul său redundant, acesta furnizează date de diagnosticare detaliate prin rețea, inclusiv timpul de funcționare, temperatura, durata de viață preconizată și starea redundanței. Modulul utilizează trei LED-uri pentru a indica starea de funcționare: un LED verde pentru prezența tensiunii (OK), un LED verde pentru funcționarea corectă a redundanței și un LED verde pentru starea sursei de alimentare. Siguranța este garantată de un sistem de protecție multistrat, care include o siguranță internă inaccesibilă pentru circuitul primar și protecție împotriva suprasarcinii, supratensiunii și scurtcircuitului pentru circuitele secundare. Un buton RESET este disponibil pentru pornirea la rece. Conexiunea electrică este asigurată de doi conectori separați: un conector de releu de alarmă cu 2 pini și un conector de alimentare/pământ de protecție cu 5 pini. Modulul oferă, de asemenea, performanțe remarcabile în ceea ce privește parametrii de mediu. Dispozitivul cu clasă de protecție IP20 poate funcționa la temperaturi de operare de 0-60 °C, are o temperatură de depozitare cuprinsă între -40 și +85 °C și o toleranță la umiditate relativă de 10-95% (fără condens). Este conform cu directivele 2014/35/UE privind tensiunea joasă și 2014/30/UE privind compatibilitatea electromagnetică, precum și cu clasificările de mediu 3C3 și 3C4 conform standardului IEC 60721-3-3. Caracteristicile speciale ale modulului includ toleranță la microîntreruperi de 1 ms și rezistență dielectrică remarcabilă (1500 V între primar/secundar și primar/masă și 2300 V între alimentarea senzorului primar/secundar). Modulul compact are o greutate netă de 0,61 kg, ceea ce îl face ușor de integrat în orice sistem Modicon X80 și compatibil cu toate plăcile de bază.

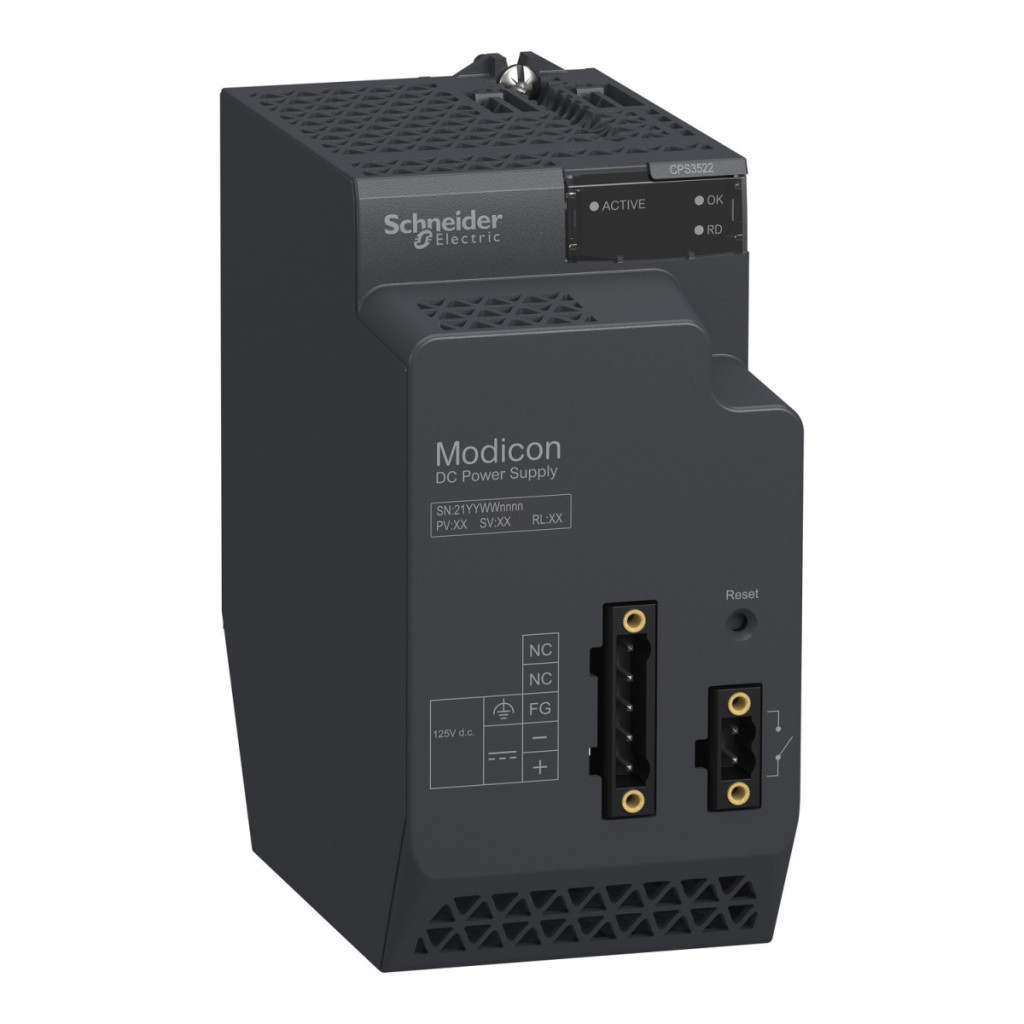

Schneider Electric Modicon X80 - BMXCPS3522 - modul de alimentare redundant - 125 V CC date tehnice
Caracteristici generale
Familia de produse: Modicon X80
Tipul produsului: Modul de alimentare
Compatibilitate cu placa de bază: Compatibil cu toate plăcile de bază
Diagnosticare avansată prin rețea
Timp de funcționare
Detectarea temperaturii
Durată de viață rămasă
Informații privind redundanța
Test de redundanță
Caracteristici electrice
Tensiune primară: 125 V
Tip sursă de alimentare: CC
Limite tensiune primară: 100...150 V
Curent de intrare: 600 mA la 125 V
Curent de pornire: 60 A la 125 V
I²t la pornire: 2,5 A².s la 125 V
It la pornire: 0,09 A.s la 125 V
Putere secundară: 18 W 3,3 V CC 0...60 °C Alimentare logică modul I/O
40 W 24 V CC 0...60 °C Alimentare modul I/O și procesor când 3,3 V nu este încărcat
Curent la tensiune secundară: 1,67 A 24 V CC Alimentare modul I/O și procesor
5 A 3,3 V CC Alimentare logică modul I/O
Disipare maximă de putere: 8,5 W
Protecție
Tip de protecție: Siguranță internă inaccesibilă circuitului primar
Protecție la suprasarcină pentru circuitul secundar
Protecție la supratensiune pentru circuitul secundar
Protecție la scurtcircuit pentru circuitul secundar
Indicatori și control
LED-uri indicatoare de stare: 1 LED (verde) tensiune prezentă (OK)
1 LED (verde) redundanță OK
1 LED (verde) stare sursă de alimentare
Tip control: Buton RESET pentru pornire la rece
Conexiune și izolație
Conexiune electrică: 1 conector releu de alarmă cu 2 pini
1 conector alimentare cu 5 pini, împământare de protecție
Rezistență de izolație: >= 100 MOhm primar/împământare
>= 100 MOhm primar/secundar
Condiții de mediu
Nivel de protecție IP: IP20
Toleranță la microîntreruperi: 1 ms
Rigiditate dielectrică: 1500 V primar/secundar alimentare logică modul I/O
1500 V primar/secundar alimentare modul I/O și procesor
2300 V sursă de alimentare senzor primar/secundar
1500 V primar/masă
Temperatură de funcționare: 0...60 °C
Temperatură de depozitare: -40...85 °C Umiditate relativă: 10...95% fără condensare Conformitate și certificări 2014/35/UE - Directiva privind joasa tensiune
2014/30/UE - Compatibilitate electromagnetică
Clasificare de mediu: 3C3 conform cu IEC 60721-3-3
3C4 conform cu IEC 60721-3-3
Caracteristici fizice
Fiabilitate MTBF: 830.000 ore
Greutate netă: 0,61 kg
