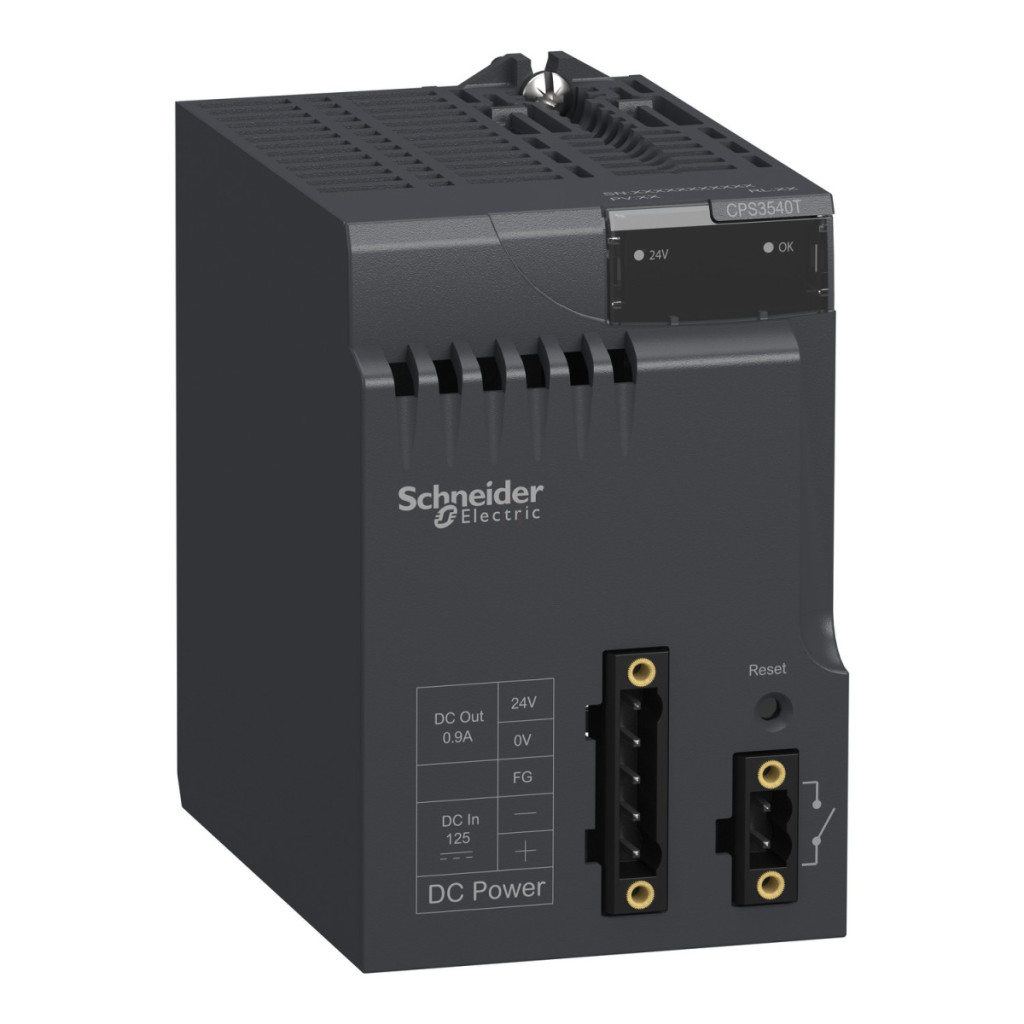

Modulul de alimentare Schneider Electric Modicon X80 BMXCPS3540T este o soluție extrem de fiabilă și robustă pentru sistemele de automatizare industrială, special concepută pentru aplicații cu intervale de temperatură extinse. Acest modul de alimentare de 125 V c.c. face parte din familia de produse Modicon X80, care reprezintă un element fundamental al sistemelor moderne de control industrial. Sursa de alimentare BMXCPS3540T funcționează cu o tensiune primară de 125 V c.c. și un interval de funcționare de 100-150 V, fiind ideală pentru mediile industriale în care este disponibilă o sursă de alimentare c.c. Modulul oferă o putere totală de ieșire de 46,2 W, împărțită între două niveluri de tensiune diferite: 15 W 3,3 V c.c. pentru alimentarea modulelor I/O și 31,2 W 24 V c.c. pentru funcționarea modulelor I/O și a procesorului. Această ieșire dublă permite funcționarea fiabilă a sistemelor bazate pe platforma Modicon X80, chiar și în condiții de mediu extreme. Fiabilitatea este esențială în mediile industriale, așa cum demonstrează valoarea MTBF a modulului de 4,4 milioane de ore. Sursa de alimentare are un sistem de protecție excelent: o siguranță internă, inaccesibilă, în circuitul primar, precum și protecție împotriva suprasarcinii, supratensiunii și scurtcircuitului în circuitul secundar care alimentează senzorul de 24 V. Două LED-uri verzi indică starea: unul indică nivelul corect al tensiunii rack-ului, iar celălalt indică tensiunea senzorului. Modulul are, de asemenea, un buton RESET pentru repornire la rece, care facilitează întreținerea și depanarea. Conexiunea electrică a BMXCPS3540T este asigurată de un conector cu 2 pini (releu de alarmă) și un conector cu 5 pini (tensiune de alimentare, împământare de protecție, intrare senzor 24V DC). Siguranța electrică este garantată de o rezistență minimă de izolare de 100 MOhm între circuitele primare și secundare și între circuitul primar și împământare. Rigiditatea dielectrică este de 2000 V între sursa de alimentare logică a modulului I/O primar/secundar și de 500 V între ieșirea senzorului de 24 V și împământare. Modulul are un grad de protecție IP20 și o rezistență excepțională la mediul înconjurător: etanș la gaze (Gx, clasa 3C4), etanș la praf (clasa 3S4), etanș la nisip (clasa 3S4), etanș la sare (nivel 2), rezistent la mucegai (clasa 3B2) și rezistent la sporii fungici (clasa 3B2). BMXCPS3540T este deosebit de potrivit pentru funcționarea în condiții de temperatură extremă, cu un interval de temperatură de funcționare de la -25 °C la +70 °C și un interval de temperatură de depozitare de la -40 °C la +85 °C. Modulul funcționează în mod fiabil la 55 °C cu o umiditate relativă de 5-95% fără condens. Pentru o protecție suplimentară, acesta dispune de un strat de acoperire conform și poate fi utilizat la putere maximă până la 2000 de metri deasupra nivelului mării și cu un factor de reducere a puterii între 2000 și 5000 de metri.
Schneider Electric Modicon X80 - BMXCPS3540T - unitate de alimentare, 115...230 VAC, 36 W, interval de temperatură extins, -24...+70 °C Date tehnice
Caracteristici generale
Familia de produse: Modicon X80
Tipul produsului sau al componentei: Modul de alimentare
Compatibilitate cu placa de bază: Nu este compatibil cu tipul BMEXBP..02
Aplicație specifică produsului: Interval de temperatură extins
Tensiune primară: 125 V
Tip circuit de alimentare: CC
Alimentare secundară
15 W 3,3 V CC Alimentare logică modul I/O
31,2 W 24 V CC Alimentare modul I/O și procesor
Informații suplimentare
Limită tensiune primară: 100...150 V
Curent de intrare: 350 mA 125 V
Curent de pornire: 30 A 125 V
I²t la pornire: 2 A².s 125 V
It la pornire: 0,05 A.s 125 V
Fiabilitate MTBF: 4.400.000 ore Tip de protecție Siguranță internă inaccesibilă circuitului primar Protecție la suprasarcină pentru circuitul secundar, alimentare senzor 24 V Protecție la supratensiune pentru circuitul secundar, alimentare senzor 24 V
Protecție la scurtcircuit pentru circuit secundar, alimentare senzor 24 V
Caracteristici electrice
Curent la tensiune secundară: 1,3 A 24 V CC alimentare modul I/O și procesor
4,5 A 3,3 V CC alimentare logică modul I/O
Dissipare maximă de putere: 8,5 W
LED-uri indicatoare de stare: 1 LED (verde) tensiune rack OK
1 LED (verde) tensiune senzor
Tip de control: buton RESET repornire la rece
Conexiune electrică: 1 conector 2 contacte releu de alarmă
1 conector 5 contacte tensiune de alimentare, împământare de protecție, senzor de intrare 24 V CC
Rezistență de izolație: >= 100 MOhm primar/împământare
>= 100 MOhm primar/secundar
Caracteristici fizice
Greutate netă: 0,36 kg
Condiții de mediu
Protecție împotriva micro-căderilor: 1 ms
Rigiditate dielectrică: 2000 V primar/secundar Alimentare logică modul I/O
500 V 24 V ieșire senzor/împământare
Rezistență la vibrații: 3 gn
Rezistență la impact: 30 gn
Grad de protecție IP: IP20
Directive
2014/35/UE - Directiva privind joasa tensiune
2014/30/UE - Compatibilitate electromagnetică
Caracteristici de mediu
Clasa de rezistență la gaze: Gx
Clasa de rezistență la gaze: 3C4
Clasa de rezistență la praf: 3S4
Clasa de rezistență la nisip: 3S4
Nivel de rezistență la sare: 2
Clasa de rezistență la mucegai: 3B2
Clasa de rezistență la spori fungici: 3B2
Temperatură și umiditate
Temperatura aerului ambiant pentru depozitare: -40...85 °C
Temperatura aerului ambiant pentru funcționare: -25...70 °C
Umiditate relativă: 5...95 % 55 °C fără condens
Tratament de protecție: Acoperire conformă
Altitudine de funcționare: 0...2000 m
2000...5000 m cu factor de reducere a puterii
