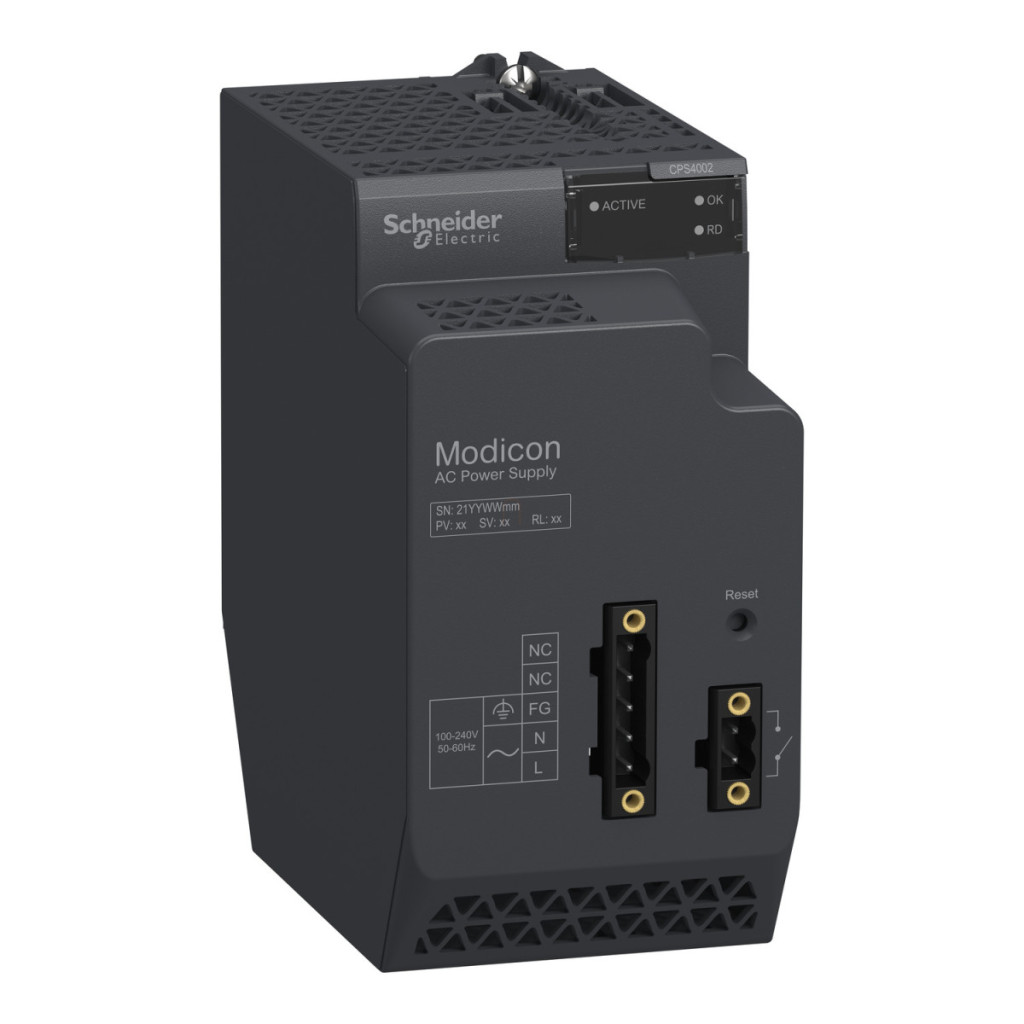

Modulul de alimentare Schneider Electric Modicon X80 BMXCPS4002 este un dispozitiv de alimentare redundantă de înaltă performanță, conceput special pentru sistemele Modicon X80 utilizate în automatizarea industrială. Acest modul, care funcționează cu o tensiune de intrare de 100-240 V c.a., oferă soluția perfectă pentru aplicații industriale critice în care este esențială o alimentare continuă și fiabilă. Sursa de alimentare BMXCPS4002 oferă o compatibilitate excelentă, deoarece poate fi utilizată cu toate plăcile de bază. Dispozitivul oferă caracteristici deosebit de valoroase în domeniul diagnosticării avansate, care sunt accesibile și prin rețea. Acestea includ detectarea temperaturii, testarea redundanței, urmărirea timpului de funcționare, informații despre redundanță și indicarea duratei de viață rămase. Aceste caracteristici permit administratorilor de sistem să monitorizeze continuu starea sursei de alimentare și să ia măsuri preventive înainte de apariția defecțiunilor. Din punct de vedere tehnic, sursa de alimentare BMXCPS4002 are specificații remarcabile. Puterea sa secundară de ieșire este disponibilă în două forme principale: 18 W 3,3 V CC pentru sursa de alimentare logică a modulului I/O (între 0-60 °C) și 40 W 24 V CC pentru sursa de alimentare și procesorul modulului I/O, cu condiția ca 3,3 V să nu fie încărcat. Intervalul de tensiune primară al sursei de alimentare este de 85-264 V, iar aceasta funcționează la o frecvență de rețea de 50/60 Hz (între 47-63 Hz). Consumul său aparent de energie este de numai 0,13 kVA, în timp ce curentul de intrare este de 0,55 A la 240 V sau 1,01 A la 115 V. Dispozitivul consumă un curent de pornire de 30 A la 120 V și 60 A la 240 V. Dispozitivul este extrem de fiabil, după cum o demonstrează MTBF (timpul mediu între defecțiuni) de 792.000 de ore. Circuitele secundare sunt complet protejate: protecția la suprasarcină, protecția la supratensiune și protecția la scurtcircuit sunt toate caracteristici integrate. Disiparea maximă de putere este de numai 8,5 W, ceea ce indică un consum eficient de energie. BMXCPS4002 are trei LED-uri de stare: un LED verde indică prezența tensiunilor (OK), un alt LED verde indică funcționarea corectă a redundanței, iar un al treilea LED verde indică starea generală a sursei de alimentare. Modulul include, de asemenea, un buton RESET pentru pornire la rece. În ceea ce privește conexiunile electrice, are un conector cu 2 pini pentru releul de alarmă și un conector cu 5 pini pentru conectarea sursei de alimentare de la rețea și a împământării de protecție. Rezistența de izolație este excelentă, de cel puțin 100 MOhm între primar/împământare și primar/secundar. Modulul are un grad de protecție IP20 și este conform cu directivele 2014/35/UE privind tensiunea joasă și 2014/30/UE privind compatibilitatea electromagnetică. Din punct de vedere al mediului, BMXCPS4002 are o temperatură de funcționare cuprinsă între 0 și 60 °C și o temperatură de depozitare cuprinsă între -40 și +85 °C. Umiditatea relativă poate fi între 5 și 95% la 55 °C fără condens. Dispozitivul dispune de tratament de protecție TC și acoperire conformă Humiseal 1A33, ceea ce îi sporește fiabilitatea în diverse condiții de mediu.
Schneider Electric Modicon X80 - BMXCPS4002 - sursă de alimentare, redundantă, 100…230 VAC, 40W date tehnice
Caracteristici principale
Familia de produse: Modicon X80
Tipul produsului: Modul de alimentare
Compatibilitate cu placa de bază: Toate tipurile de plăci de bază
Diagnosticare avansată prin rețea: Detectarea temperaturii, test de redundanță, timp de funcționare, informații despre redundanță, durată de viață rămasă
Tensiune primară: 100...240 V
Tip sursă de alimentare: CA
Putere secundară: 18 W 3,3 V CC 0...60 °C Sursă de alimentare logică modul I/O, 40 W 24 V CC 0...60 °C Alimentare modul I/O și procesor dacă 3,3 V nu este încărcat
Informații suplimentare
Interval tensiune primară: 85...264 V
Frecvența rețelei: 50/60 Hz
Limite de frecvență ale rețelei: 47...63 Hz
Putere aparentă: 0,13 kVA
Curent de intrare: 0,55 A la 240 V, 1,01 A la 115 V
Curent de pornire: 30 A la 120 V, 60 A la 240 V
I²t la pornire: 1 A².s la 115 V, 4 A².s la 230 V
It la pornire: 0,1 A.s 115 V, 0,15 A.s 230 V
Fiabilitate MTBF: 792.000 H
Tip de protecție: Siguranță internă, inaccesibilă circuitului primar, Protecție la suprasarcină pentru circuitul secundar, protecție la supratensiune pentru circuitul secundar, protecție la scurtcircuit pentru circuitul secundar
Curent la tensiune secundară: 5,5 A 3,3 V CC sursă de alimentare logică modul I/O, 1,67 A 24 V CC sursă de alimentare modul I/O și procesor
Disipare maximă de putere: 8,5 W
LED-uri indicatoare de stare: 1 LED (verde) tensiuni prezente (OK), 1 LED (verde) redundanță OK, 1 LED (verde) stare sursă de alimentare
Tip control: buton RESET pornire la rece
Conexiune electrică
Conectori: 1 conector cu 2 pini releu de alarmă, 1 conector cu 5 pini pentru alimentarea de la rețea, împământare de protecție
Rezistență de izolație: >= 100 MOhm primar/împământare, >= 100 MOhm primar/secundar
Caracteristici de mediu
Imunitate la microîntreruperi: 1 ms
Rigiditate dielectrică: 1500 V primar/secundar alimentare logică modul I/O, 1500 V primar/secundar alimentare modul I/O și procesor, 2300 V primar/secundar alimentare senzor, 1500 V primar/împământare, 500 V 24 V ieșire senzor/masă
Rezistență la vibrații: 3 gn
Rezistență la impact: 30 gn
Grad de protecție IP: IP20
Directive: 2014/35/UE - Directiva privind tensiunea joasă, 2014/30/UE - Compatibilitate electromagnetică
Caracteristici de mediu: 3C3 conform EN/IEC 60721-3-3, 3C4 conform EN/IEC 60721-3-3
Temperatura ambiantă de depozitare: -40...85 °C
Temperatura ambiantă de funcționare: 0...60 °C
Umiditate relativă: 5...95% 55 °C fără condensare
Tratament de protecție: TC, acoperire conformă Humiseal 1A33
Altitudine de funcționare: 0...2000 m, 2000...5000 m cu factor de reducere a puterii
