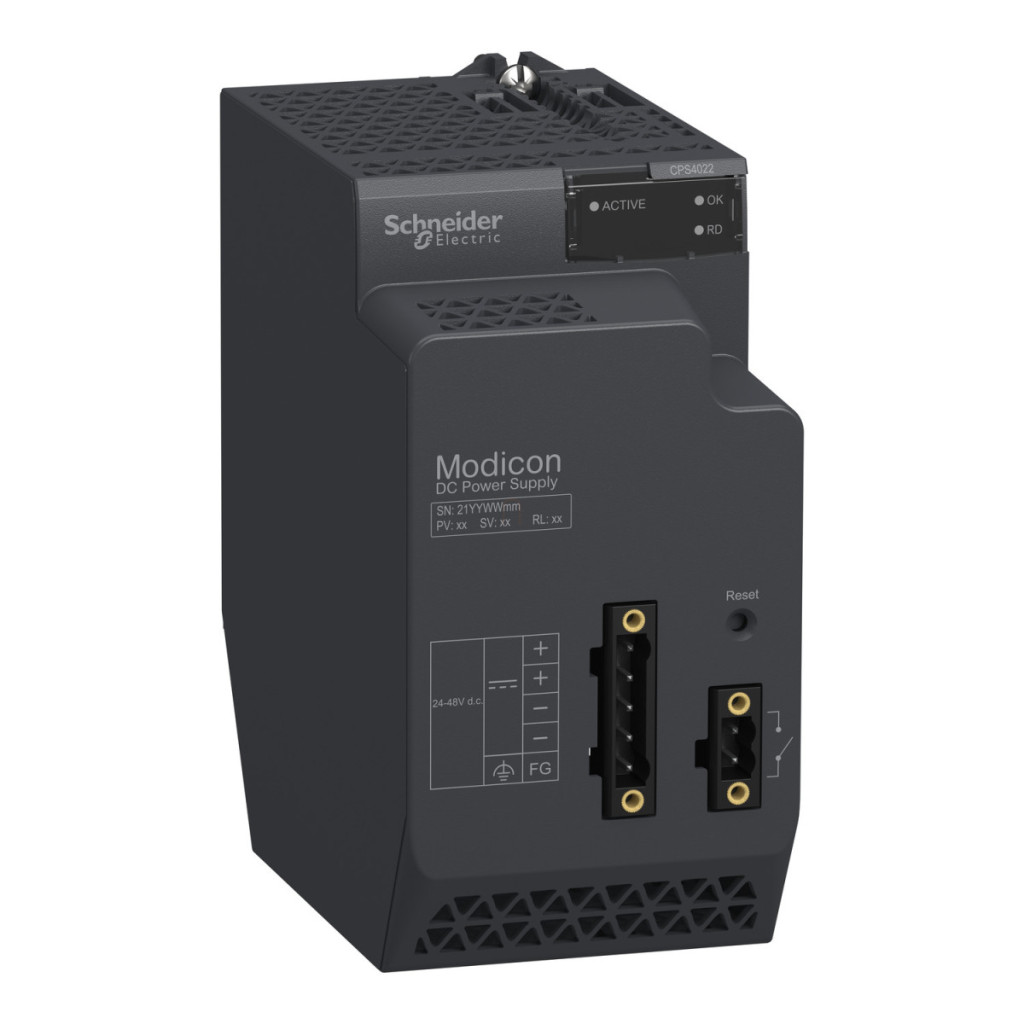

BMXCPS4022, parte a seriei Modicon X80 de la Schneider Electric, este un modul de alimentare redundant care funcționează în intervalul de tensiune 24-48 V c.c. Această componentă versatilă oferă o fiabilitate excelentă, dovadă fiind MTBF (timpul mediu între defecțiuni) de 752.000 de ore, ceea ce o face o alegere ideală pentru aplicații industriale critice în care funcționarea continuă este esențială. Modulul de alimentare BMXCPS4022 este compatibil cu toate backplane-urile Modicon X80 și dispune de capacități avansate de diagnosticare. Diagnosticul disponibil prin rețea include informații despre redundanță, test de redundanță, detectarea temperaturii, durata de viață rămasă și monitorizarea timpului de funcționare. Modulul funcționează într-un interval de tensiune de intrare de 18-62,4 V și este echipat cu trei LED-uri indicatoare de stare pentru monitorizarea ușoară a stării: un LED verde indică prezența tensiunilor (OK), altul indică funcționarea corectă a redundanței, iar al treilea indică starea generală a sursei de alimentare. Un buton RESET este disponibil pentru pornirea la rece. BMXCPS4022 oferă două tensiuni de ieșire diferite: 18 W 3,3 V CC pentru alimentarea logică a modulelor I/O (în intervalul de temperatură 0-60 °C) și 40 W 24 V CC pentru alimentarea modulelor I/O și a procesorului, cu condiția ca ieșirea de 3,3 V să nu fie încărcată. Circuitele secundare sunt complet protejate împotriva suprasarcinii, supratensiunii și scurtcircuitului. Modulul furnizează 5,5 A pentru alimentarea logică a modulului I/O de 3,3 V CC și 1,67 A pentru alimentarea modulului I/O de 24 V CC și a procesorului. Disiparea maximă de putere este de 8,5 W. Unitatea are protecție IP20. Sursa de alimentare are parametri electrici excelenți: rezistență minimă de izolație de 100 MOhm între primar/pământ și primar/secundar, rigiditate dielectrică de 1500 V și imunitate la microîntreruperi de 1 ms. Dispozitivul poate fi utilizat la o temperatură ambiantă de funcționare de 0-60 °C și o umiditate relativă de 10-95% (fără condens). Cele două conectoare - un releu de alarmă cu 2 pini și o sursă de alimentare cu 5 pini, cu împământare de protecție - permit o conectare electrică ușoară. Distanța maximă a cablului între dispozitive este de 10-15 metri. BMXCPS4022 este conform cu directivele 2014/35/UE privind joasa tensiune și 2014/30/UE privind compatibilitatea electromagnetică, precum și cu cerințele de mediu 3C3 și 3C4 ale standardului IEC 60721-3-3.
Schneider Electric Modicon X80 - BMXCPS4022 - sursă de alimentare, redundantă, 24…48 VCC, 40 W date tehnice
Caracteristici cheie
Familia de produse: Modicon X80
Tipul produsului sau al componentei: Modul de alimentare
Compatibilitate cu placa de bază: Toate plăcile de bază
Diagnosticare avansată disponibilă prin rețea: Informații despre redundanță, Test de redundanță, Detectarea temperaturii, Durată de viață rămasă, Timp de funcționare
Tensiune primară: 24...48 V
Tip sursă de alimentare: DC
Putere secundară: 18 W 3,3 V DC 0…60 °C Sursă de alimentare logică modul I/O, 40 W 24 V CC 0…60 °C Alimentare modul I/O și procesor dacă 3,3 V nu este încărcat
Informații suplimentare
Limită tensiune primară: 18...62,4 V Curent de intrare: 1,9 A 24 V, 1 A 48 V
Curent de pornire: 60 A 48 V, 60 A 24 V
I²t în timpul activării: 0,4 A².s 24 V, 1,9 A².s 48 V
It în timpul activării: 0,05 A.s 24 V, 0,08 A.s 48 V
Fiabilitate MTBF: 752.000 H
Tip de protecție: Siguranță internă inaccesibilă circuitului primar, Protecție la suprasarcină pentru circuitul secundar, Protecție la supratensiune pentru circuitul secundar, Protecție la scurtcircuit pentru circuitul secundar
Curent la tensiune secundară: 5,5 A 3,3 V CC sursă de alimentare logică modul I/O, 1,67 A 24 V CC sursă de alimentare modul I/O și procesor
Dissipare maximă de putere în W: 8,5 W
LED de stare: 1 LED (verde) tensiuni prezente (OK), 1 LED (verde) redundanță OK, 1 LED (verde) stare sursă de alimentare
Tip control: buton RESET pornire la rece
Conexiune electrică: 1 conector cu 2 pini releu de alarmă, 1 conector cu 5 pini alimentare, împământare de protecție
Distanța maximă a cablului între dispozitive: 10 m, 15 m
Mediu
Rezistență de izolație: >= 100 MOhm primar/împământare, >= 100 MOhm primar/secundar
Rigiditate dielectrică: 1500 V primar/împământare, 1500 V primar/secundar
Grad de protecție IP: IP20
Directive: 2014/35/UE - Directiva privind joasa tensiune, 2014/30/UE - Directiva privind compatibilitatea electromagnetică
Caracteristici de mediu: 3C3 este conform cu IEC 60721-3-3, 3C4 este conform cu IEC 60721-3-3
Temperatura ambiantă pentru depozitare:-40 până la 85 °C
Temperatura ambiantă pentru funcționare: 0 până la 60 °C
Umiditate relativă: 10 până la 95% fără condensare
