Modulul redundant de alimentare Schneider Electric Modicon X80 seria BMXCPS4022S oferă o soluție excelentă pentru alimentarea fiabilă cu energie electrică în sistemele de automatizare industrială. Această sursă de alimentare de siguranță funcționează cu o tensiune de intrare de 24-48 V c.c. și este perfect adaptată provocărilor mediilor industriale complexe, în care funcționarea continuă și neîntreruptă a sistemelor este esențială. O caracteristică cheie a modulului BMXCPS4022S este capacitatea sa de funcționare redundantă, care crește semnificativ fiabilitatea sistemului. Modulul oferă funcții avansate de diagnosticare, accesibile și prin rețea. Acestea includ informații despre redundanță, test de redundanță, afișarea duratei de viață rămase, detectarea temperaturii și înregistrarea timpului de funcționare. Dispozitivul este compatibil cu toate backplane-urile Modicon X80, ceea ce îl face flexibil pentru utilizare într-o varietate de configurații de sistem. Modulul furnizează o putere de 18 W 3,3 V CC pentru alimentarea logică a modulului I/O și o putere de 40 W 24 V CC pentru modulul I/O și alimentarea procesorului atunci când 3,3 V nu este încărcat. Modulul de alimentare BMXCPS4022S are o gamă largă de temperaturi de funcționare (-25 °C până la +60 °C) și oferă funcții complete de protecție. Circuitele secundare sunt protejate împotriva suprasarcinii, supratensiunii și scurtcircuitului. Starea modulului este indicată de trei LED-uri verzi, care arată prezența tensiunilor (OK), starea de redundanță și starea sursei de alimentare. Modulul are un buton RESET care poate fi utilizat pentru pornirea la rece. Modulul are o rezistență excelentă la izolație (≥ 100 MOhm între primar/masă și primar/secundar) și oferă o rigiditate dielectrică ridicată (1500V). Gradul de protecție IP20 oferă protecție suplimentară împotriva prafului și contactului accidental. Modulul este conform cu numeroase standarde internaționale și are certificări CE, UL, CSA, RCM, EAC, ATEX zona 2/22, IECEx zona 2/22 și TÜV, printre altele. BMXCPS4022S oferă o fiabilitate excelentă, dovadă fiind valoarea MTBF de 721.000 ore. Modulul poate rezista la vibrații de 3 gn și șocuri de 15 gn, precum și la o serie de influențe ambientale, inclusiv gaz, praf, nisip și mucegai. Modulul de alimentare BMXCPS4022S este conectat electric prin intermediul a două conectori: un conector cu 2 pini pentru releul de alarmă și un conector cu 5 pini pentru alimentarea cu energie electrică și împământarea de protecție. Dispozitivul are o distanță maximă de cablare de 10-15 metri, permițând o instalare flexibilă. Această sursă de alimentare redundantă Schneider Electric BMXCPS4022S este alegerea perfectă pentru aplicații industriale în care siguranța, fiabilitatea și funcționarea continuă sunt de o importanță capitală.

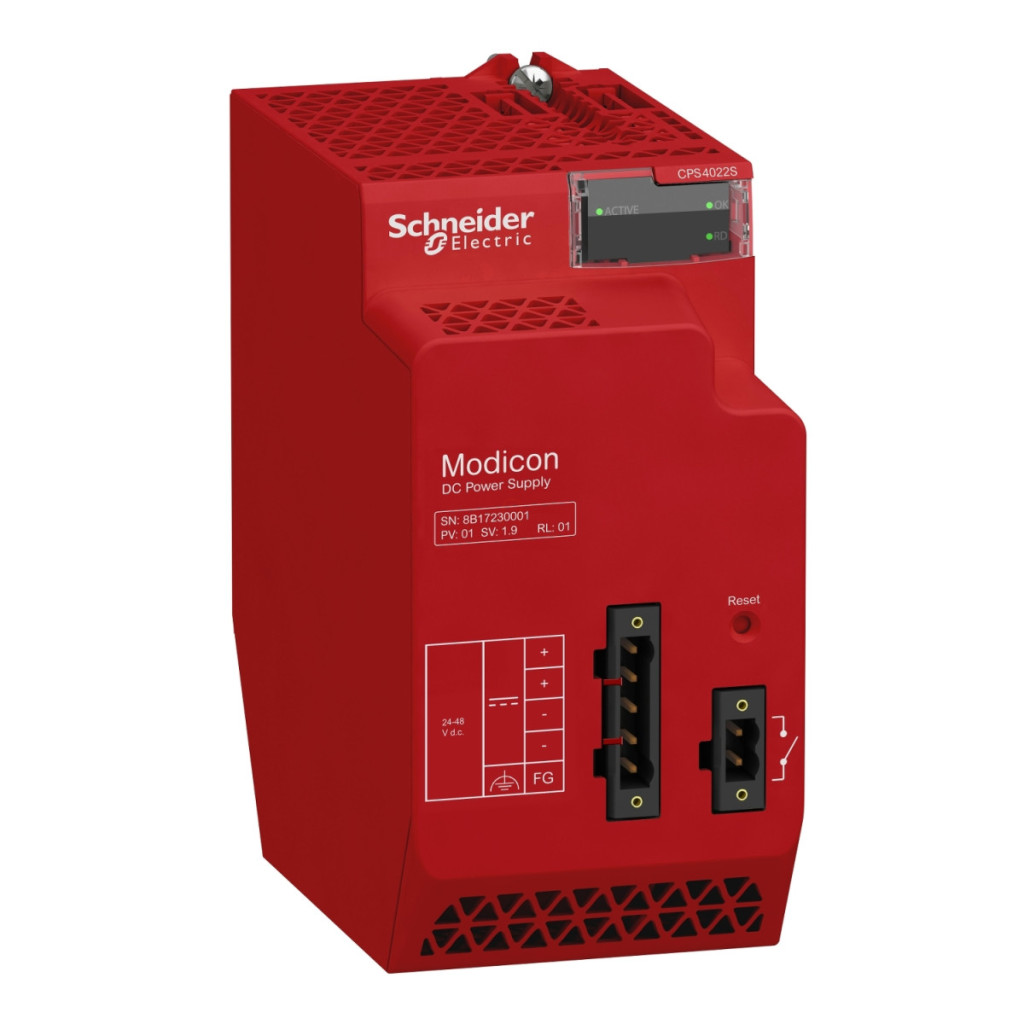

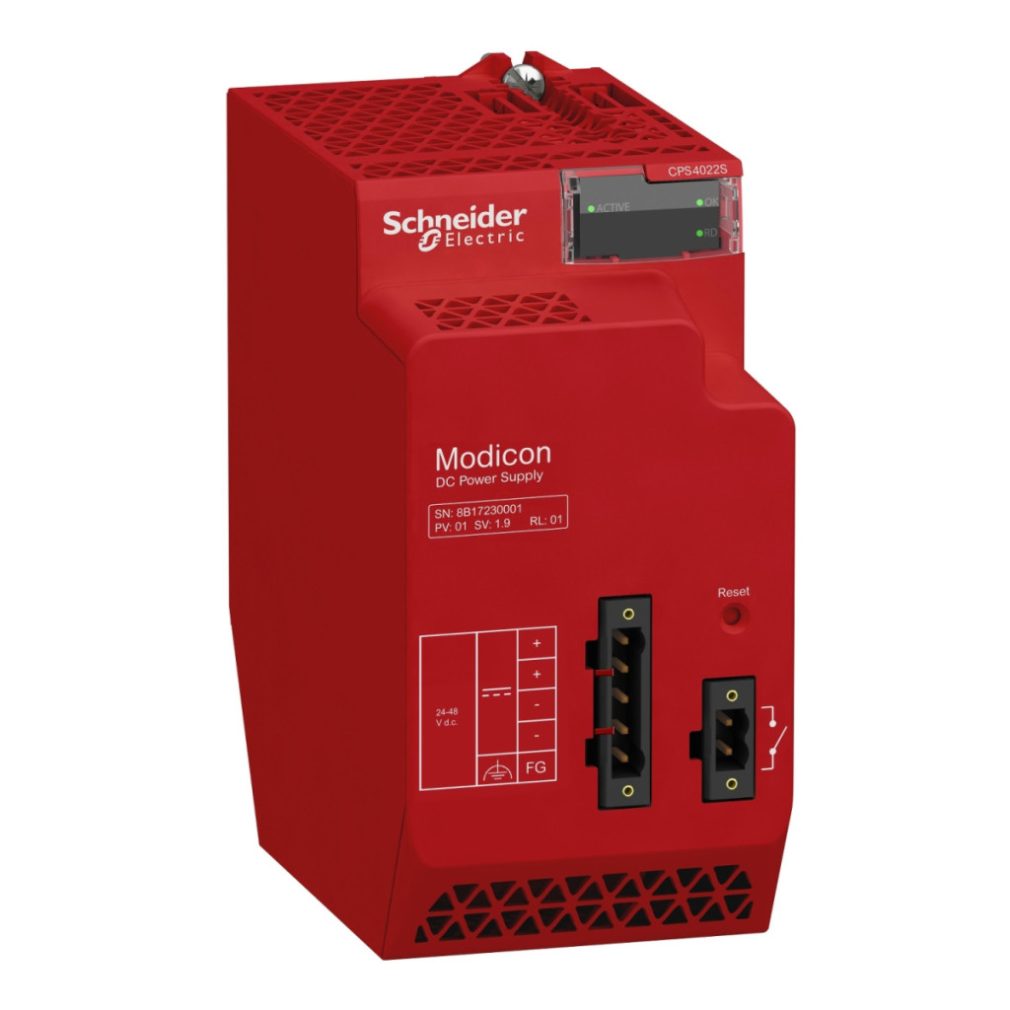

Schneider Electric Modicon X80 - BMXCPS4022S - sursă de alimentare, redundantă, siguranță, 24...48 VCC, 40 W date tehnice
Caracteristici principale
Familia de produse: Modicon X80
Tipul produsului sau al componentei: Modul de alimentare
Compatibilitate cu placa de bază: Toate plăcile de bază
Diagnosticare avansată prin rețea: Informații despre redundanță, Test de redundanță, Durată de viață rămasă, Detectarea temperaturii, Timp de funcționare
Tensiune primară: 24...48 V
Tip circuit de alimentare: CC
Alimentare secundară: 18 W 3,3 V CC la -25...60 °C Alimentare logică modul I/O, 40 W la 24 V CC -25...60 °C Alimentare modul I/O și procesor dacă 3,3 V nu este încărcat Informații suplimentare Limite tensiune primară: 18...62,4 V Curent de intrare: 1,9 A la 24 V, 1 A la 48 V Curent de pornire: 60 A la 24 V, 60 A la 48 V
I²t la pornire: 1 A².s la 24 V, 3 A².s la 48 V
It la pornire: 0,3 A.s la 24 V, 0,4 A.s la 48 V
Fiabilitate MTBF: 721.000 ore
Tipuri de protecție: Siguranță internă (inaccesibilă) pentru circuitul primar, Protecție la suprasarcină pentru circuitul secundar, Protecție la supratensiune pentru circuitul secundar, Protecție la scurtcircuit pentru circuitul secundar
Curent la tensiune secundară: 1,67 A la 24 V CC Sursă de alimentare logică modul I/O, 5 A 3,3 V CC sursă de alimentare modul I/O și procesor
Disipare maximă de putere: 8,5 W
LED-uri indicatoare de stare: 1 LED (verde) tensiuni prezente (OK), 1 LED (verde) redundanță OK, 1 LED (verde) stare sursă de alimentare
Tip control: buton RESET pornire la rece
Conexiune electrică: 1 conector cu 2 pini (releu de alarmă), 1 conector cu 5 pini (alimentare, împământare de protecție)
Distanța maximă a cablului între dispozitive: 10 m / 15 m
Rezistență de izolație: >= 100 MOhm primar/pământ, >= 100 MOhm primar/secundar
Greutate netă: 0,81 kg
Caracteristici de mediu
Protecție împotriva microîntreruperilor: 1 ms
Rigiditate dielectrică: 1500 V primar/pământ, 1500 V primar/secundar
Rezistență la vibrații: 3 gn
Rezistență la impact: 15 gn
Grad de protecție IP: IP20
Directive: 2014/30/UE - compatibilitate electromagnetică, 2006/42/CE - mașini, 2014/34/UE - directiva ATEX
Certificări de produs: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zona 2/22, IECEx zona 2/22, TÜV
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, EN/IEC 61000-6-5 (tipuri de interfață 1 și 2), EN/IEC 61850-3 (locație G), IEC 60079-0
Caracteristici de mediu: Locație periculoasă clasa I diviziunea 2, Clasa de rezistență la gaze Gx (conform ISA S71.04), Clasa de rezistență la gaze 3C4 (conform IEC 60721-3-3), Clasa de rezistență la praf 3S4 (conform IEC 60721-3-3), Clasa de rezistență la nisip 3S4 (conform IEC 60721-3-3), Nivel de rezistență la sare 2 (conform IEC 68252), Clasa de rezistență la mucegai 3B2 (conform IEC 60721-3-3), Clasa de rezistență la sporii fungici 3B2 (conform IEC 60721-3-3)
Intervalul de temperatură ambiantă pentru depozitare: -40...85 °C
Intervalul de temperatură ambiantă pentru funcționare: -25...60 °C
Umiditate relativă: 5...95% 55 °C, fără condensare
Tratament de protecție: Acoperire conformă
Altitudine de funcționare: 0...2000 m, 2000...5000 m cu factor de reducere a puterii
