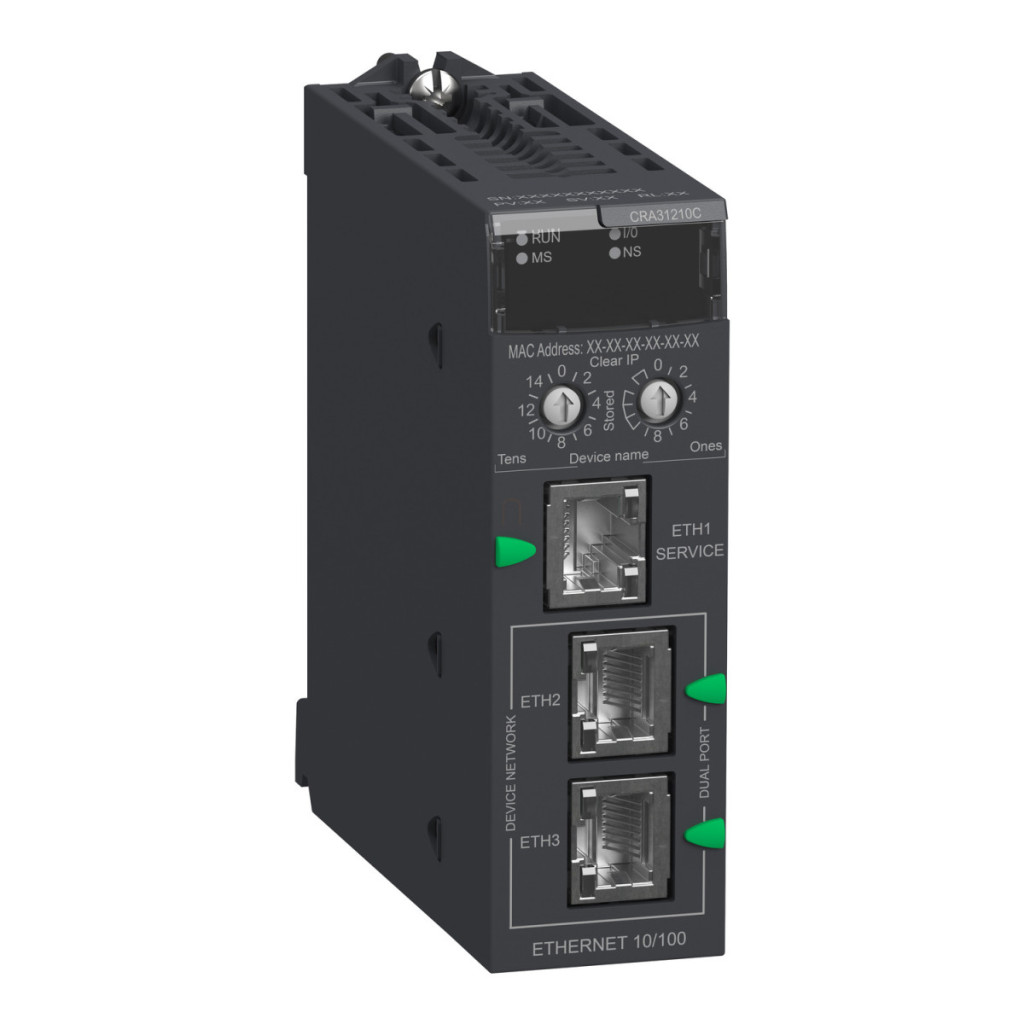

Schneider Electric Modicon X80 BMXCRA31210C este un modul de cap I/O Ethernet de înaltă performanță, conceput special pentru aplicații I/O la distanță. Acest adaptor Ethernet RIO special conceput face parte din familia de produse Modicon X80 și oferă compatibilitate completă cu sistemele Modicon M580 și Modicon Quantum, fiind alegerea ideală pentru soluții critice de automatizare industrială. O caracteristică specială a modulului BMXCRA31210C este reprezentată de cele trei porturi Ethernet încorporate, dintre care unul este utilizat pentru conectarea echipamentelor de service sau distribuite, iar celelalte două porturi pot fi utilizate pentru a crea o rețea Ethernet RIO cu suport RSTP (Ring Spanning Tree Protocol). Modulul funcționează la o viteză de transfer de 10/100 Mbit/s și suportă standardul Ethernet 10/100BASE-TX. Comunicarea se realizează prin protocolul IPv4, iar modulul oferă o serie de servicii de comunicare avansate, printre care: funcția de adaptor Ethernet/IP, RSTP (suport pentru topologie inelară), rețea Ethernet RIO, calitate a serviciului (QoS), mesagerie explicită CIP (server), server Modbus TCP pentru diagnosticarea modulului, precum și DHCP, TFTP, FTP, FDR, clienți SNTP și agent SNMP. Securitatea cibernetică este esențială în mediul industrial actual, astfel încât BMXCRA31210C permite activarea/dezactivarea porturilor de comunicare și acceptă protocolul Syslog. Modulul are o serie de caracteristici avansate, cum ar fi CCOTF (modificare configurație în timp real), oglindire porturi, marcare temporală sistem și diagnosticare pentru dispozitive I/O la distanță. În ceea ce privește capacitățile I/O, modulul suportă până la 1024 de canale discrete, 256 de canale analogice și este compatibil cu module de contorizare, module de marcare temporală, module de interfață codificator SSI, module de control al mișcării și multe alte tipuri de module specializate. Caracteristicile fizice ale BMXCRA31210C includ un design standard, lățime de 32 mm, înălțime de 100 mm și adâncime de 87,5 mm. Modulul poate fi montat într-un rack și este fixat cu șuruburi. Indicatorii locali includ 5 LED-uri: un LED verde pentru a indica starea activă a modulului (RUN), un LED roșu pentru a indica o eroare a modulului (ERR), un LED verde/roșu pentru a indica starea modulului (Mod Status), un LED verde/roșu pentru a indica starea comunicației de rețea (Net Status) și un LED verde pentru diagnosticarea conexiunii Ethernet (STS). Modulul are un consum de curent de 1200 mA și o tensiune de alimentare de 3,3 V CC. Datorită finisajului său lăcuit, este deosebit de rezistent la influențele mediului, inclusiv protecție împotriva gazelor, prafului, nisipului, sării și mucegaiului, asigurând o funcționare fiabilă chiar și în cele mai exigente medii industriale. Are un grad de protecție IP20, iar o gamă largă de temperaturi de funcționare (-25...60 °C) asigură performanțe fiabile chiar și în condiții schimbătoare.
Specificații tehnice BMXCRA31210C
Caracteristici cheie
Familia de produse: Modicon X80
Compatibilitate: Modicon M580, Modicon Quantum
Tipul produsului sau al componentei: Modul cap I/O Ethernet
Aplicația dispozitivului: Adaptor drop X80 Ethernet RIO
Aplicație specifică produsului: Pentru module I/O la distanță
Informații suplimentare
Tip bus: Bus X prin backplane la distanță
Număr de porturi: 3
Tip conexiune integrată: 1 port pentru service sau echipamente distribuite, 2 porturi pentru rețea Ethernet RIO (RSTP)
Tip rețea de comunicații: IPv4 (Internet Protocol)
Protocol port de comunicații: EtherNet/IP
Servicii de comunicații: Adaptor Ethernet/IP, RSTP (suport pentru topologie inelară), rețea Ethernet RIO, calitate a serviciului (QoS), mesagerie explicită CIP (server), server Modbus TCP pentru diagnosticarea modulelor, client DHCP, client TFTP, client FTP, client FDR, client SNTP, agent SNMP
Securitate cibernetică: Activare/dezactivare port de comunicație, suport protocol Syslog
Tip conector: 3 RJ45
Mod de transfer date: Half duplex, full duplex, autonegociere, auto MDIX
Viteză de transfer: 10/100 Mbit/s
Port Ethernet: 10/100BASE-TX
Funcții disponibile
CCOTF (modificare configurație în timp real), Colectarea și publicarea datelor de intrare către adaptorul capului I/O la distanță, Actualizarea modulului de ieșire cu datele primite de la adaptorul capului I/O la distanță, Diagnosticarea dispozitivelor I/O la distanță (Device DDT), Oglindirea porturilor, Marcarea temporală a sistemului, Tipul neintruziv 1, Rack de expansiune I/O Înregistrarea datelor: marcaje temporale de 10 ms Topologie: inel Indicatori locali 1 LED (verde) pentru starea activă a modulului (RUN), 1 LED (roșu) pentru eroare modul (ERR), 1 LED (verde/roșu) pentru starea modulului (Mod Status), 1 LED (verde/roșu) pentru starea comunicației de rețea (Net Status), 1 LED (verde) pentru diagnosticarea conexiunii Ethernet (STS)
Consum curent: 1200 mA
Tensiune de intrare: 3,3 V CC
Compatibilitate produs
0...1024 canale discrete, 0...256 canale analogice, modul contor, modul marcaj temporal, modul interfață codificator SSI, modul control mișcare, modul intrare frecvență, modul interfață AS, modul legătură serială, module convertor optic
Caracteristici fizice
Format modul: Standard
Greutate netă: 0,225 kg
Altitudine maximă de transport: 3000 m
Umiditate relativă: 95% fără condensare
Metodă de montare: Șuruburi
Metodă de instalare: Montare în rack
Lățime: 32 mm
Înălțime: 100 mm
Adâncime: 87,5 mm
Caracteristici de mediu
Tratament de protecție: Acoperire conformă
Clasificare de mediu: Clasa de rezistență la gaze Gx conform ISA S71.04, Clasa de rezistență la gaze 3C4 conform IEC 60721-3-3, Clasa de rezistență la praf 3S4 conform IEC 60721-3-3, Clasă de rezistență la nisip 3S4 conform IEC 60721-3-3, Nivel de rezistență la sare 2 conform IEC 68252, Clasă de rezistență la mucegai 3B2 conform IEC 60721-3-3, Clasa de rezistență la sporii fungici 3B2 conform IEC 60721-3-3
Grad de protecție IP: IP20
Temperatura ambiantă de funcționare: -25...60 °C
Temperatura ambiantă de depozitare: -40...85 °C
Altitudine de funcționare: <= 2000 m
Standarde și certificări
Directive: 2014/35/UE - Directiva privind tensiunea joasă, 2014/30/UE - Compatibilitate electromagnetică, 2014/34/UE - Directiva ATEX
Certificări de produs: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX Zona 2/22, IECEx Zona 2/22, Locații periculoase clasa 1, diviziunea 2
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, IEC 61000-6-5, tip de interfață 1 și tip 2, IEC 61850-3, locație G, IEC 60079-0, UL 121201, CSA C22.2 Nr. 213
