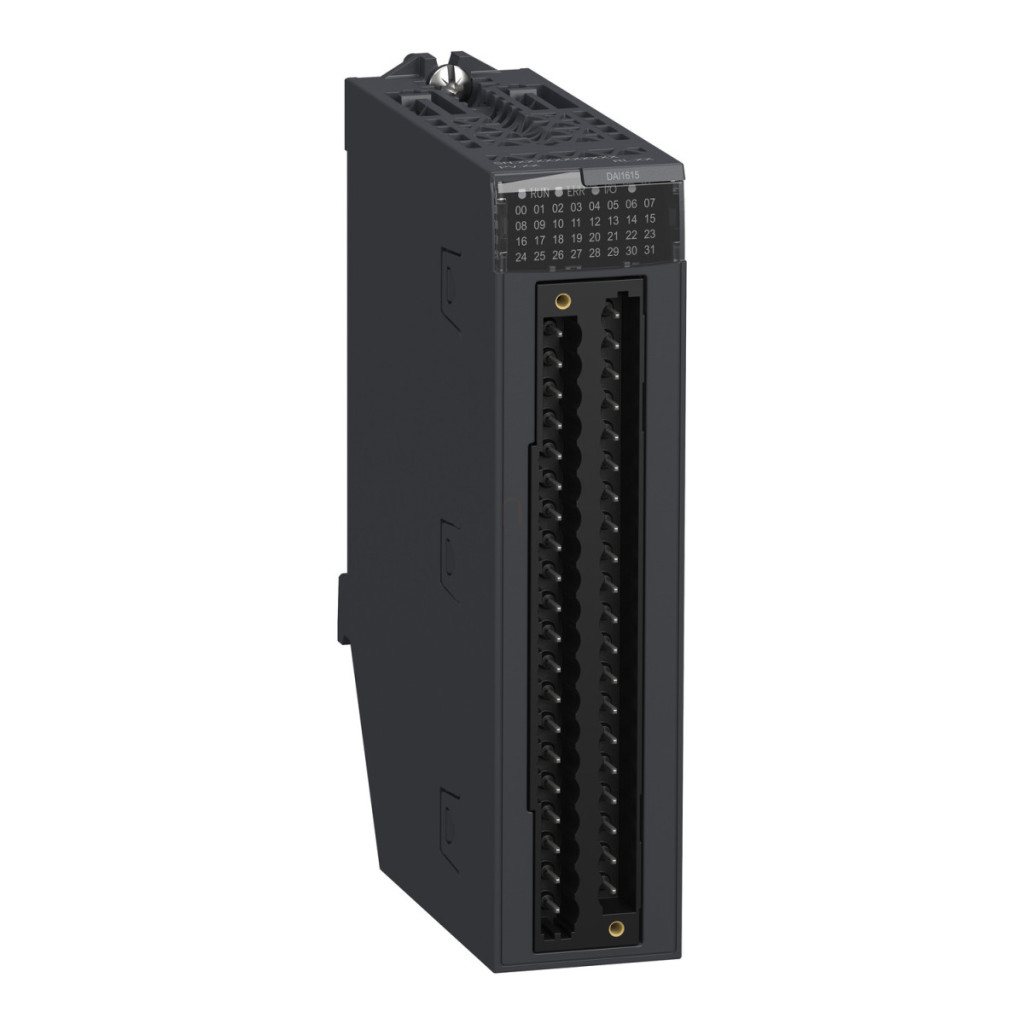

Schneider Electric Modicon X80 BMXDAI1615 este un modul de intrare discret de înaltă calitate, cu 16 canale de intrare izolate și funcționează în intervalul de tensiune de 200-240 V c.a. Această componentă specializată pentru automatizarea industrială este alegerea ideală pentru aplicații care necesită o procesare a semnalului extrem de fiabilă, precisă și sigură. Modulul BMXDAI1615 aparține familiei de produse Modicon X80 și are un tip de intrare capacitivă, ceea ce este deosebit de avantajos pentru aplicații în medii industriale. Fiecare dintre cele 16 intrări izolate poate funcționa independent, oferind o configurație flexibilă pentru monitorizarea diverselor procese industriale. Modulul este compatibil cu comutatoarele de proximitate cu 2 fire care respectă standardele IEC 60947-5-2 și IEC 61131-2 Tip 1, ceea ce îl face aplicabil pe scară largă cu diverse senzori. În ceea ce privește specificațiile tehnice, BMXDAI1615 are un curent de intrare de 3 mA și o gamă de frecvență de rețea de 47-63 Hz. Alimentarea senzorului modulului este de 170-264 V, cu un curent garantat de cel puțin 3 mA în starea 1 și un curent maxim de 2 mA în starea 0. Impedanța de intrare este de 28000 ohmi, ceea ce asigură o procesare adecvată a semnalului. Rezistența de izolație este mai mare de 10 MOhm la 500 V CC, iar disiparea de putere este de 5 W. Timpul de răspuns la activarea curentului alternativ este de 10 ms, în timp ce timpul de dezactivare este de 20 ms, asigurând timpi de răspuns rapizi în aplicații critice. Consumul tipic de curent este de 76 mA la 3,3 V CC. Oferă o fiabilitate remarcabilă, cu un MTBF de 3.700.000 ore. Modulul BMXDAI1615 dispune, de asemenea, de funcții de protecție, cum ar fi o siguranță cu acțiune rapidă de 0,25 A pe canal. Pragurile de detectare a tensiunii sunt definite cu precizie: eroare de detectare sub 80 V c.a. și funcționare corectă a detectării peste 170 V c.a. Starea modulului este indicată de diferite LED-uri: un LED verde indică funcționarea modulului (RUN), un LED verde pe canal indică diagnosticarea canalului, un LED roșu indică o eroare a modulului (ERR), iar un alt LED roșu indică starea I/O a modulului. În ceea ce privește parametrii fizici, modulul are protecție IP20 și o rezistență dielectrică de 1780 V c.a. 50/60 Hz timp de 1 minut. Are o rezistență excelentă la vibrații (3 gn) și șocuri (30 gn). Intervalul său de temperatură de funcționare este de 0-60 °C, iar intervalul de temperatură de depozitare este de -40-85 °C. Umiditatea relativă poate fi între 0-95% fără condens. Modulul funcționează la putere maximă la altitudini de 0-2000 m deasupra nivelului mării și la putere redusă între 2000 și 5000 m. BMXDAI1615 are dimensiuni precise: 131 mm înălțime, 32 mm lățime și 104,8 mm adâncime, asigurând un design compact pentru instalarea în medii industriale.
Modicon X80 - Date tehnice BMXDAI1615
Caracteristici principale
Familia de produse: Modicon X80
Tipul produsului: Modul de intrare discretă
Număr de intrări discrete: 16
Tip intrare discretă: Izolată
Tip intrare: Capacitivă
Tensiune intrare discretă: 200...240 V c.a.
Curent intrare discretă: 3 mA
Date suplimentare
Compatibilitate intrare: Comutator de proximitate cu 2 fire conform IEC 60947-5-2
Comutator de proximitate cu 2 fire conform IEC 61131-2 Tip 1
Frecvența rețelei: 50/60 Hz
Limite de frecvență a rețelei: 47...63 Hz
Alimentare senzor: 170...264 V
Curent garantat în starea 1: >= 3 mA
Curent garantat în starea 0: <= 2 mA
Impedanță de intrare: 28000 Ohm
Rezistență de izolație: > 10 MOhm 500 V CC
Disipare de putere: 5 W
Timp de răspuns la activarea CA: 10 ms
Timp de răspuns la dezactivarea CA: 20 ms
Consum tipic de curent: 76 mA la 3,3 V CC
Fiabilitate MTBF: 3.700.000 ore
Tip de protecție: 1 siguranță externă per grup de canale, 0,25 A cu acțiune rapidă
Prag de detectare a tensiunii:
< 80 V c.a. eroare senzor
> 170 V c.a. senzor OK
LED-uri indicatoare de stare:
1 LED (verde) funcționare modul (RUN)
1 LED per canal (verde) diagnosticare canal
1 LED (roșu) eroare modul (ERR)
1 LED (roșu) I/O modul
Caracteristici de mediu
Grad de protecție IP: IP20
Rigiditate dielectrică: 1780 V AC 50/60 Hz 1 minut
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 30 gn
Temperatura ambiantă pentru depozitare: -40...85 °C
Temperatură ambiantă pentru funcționare: 0...60 °C
Umiditate relativă: 0...95% 0...60 °C fără condens Altitudine de funcționare: 0...2000 m 2000...5000 m cu factor de reducere
