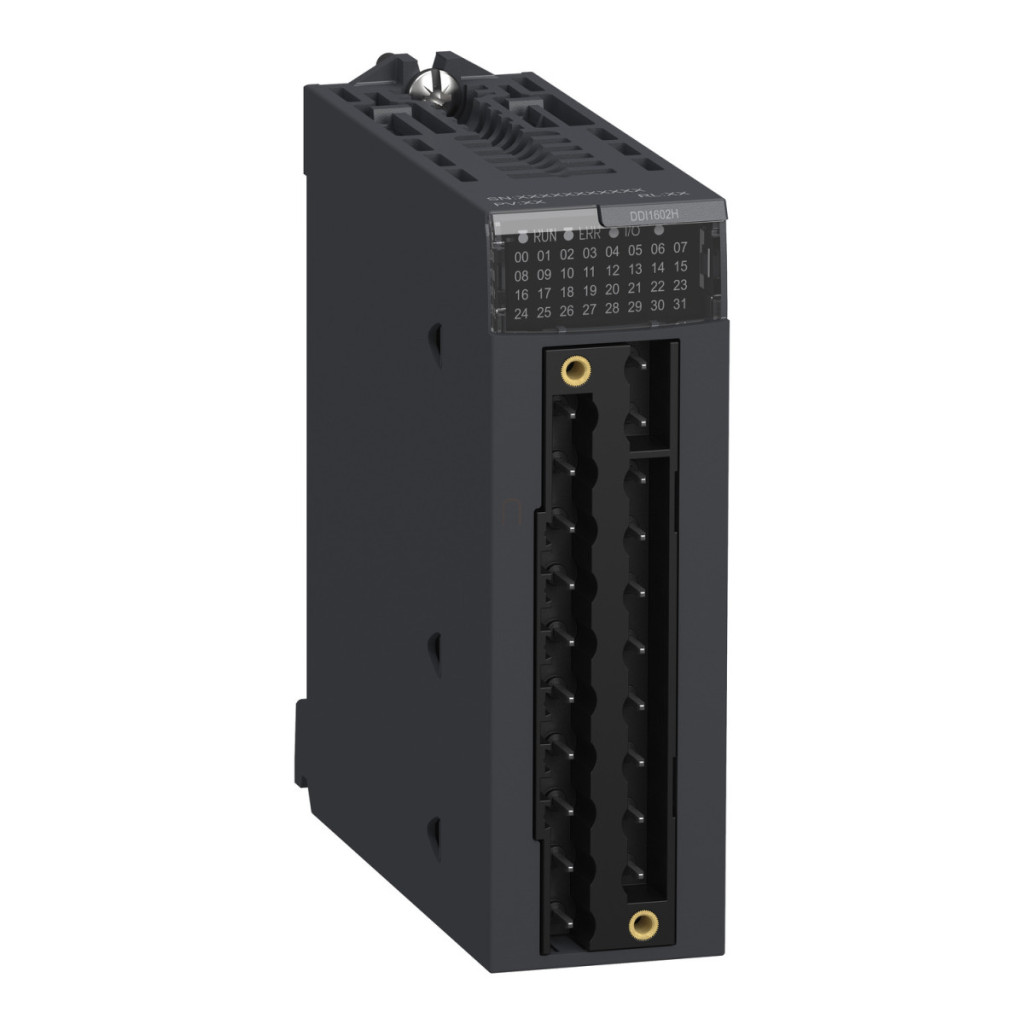

Schneider Electric Modicon X80 BMXDDI1602H este un modul de intrare discret cu 16 intrări, conceput special pentru condiții de mediu dificile. Această componentă robustă de automatizare industrială este alegerea perfectă pentru aplicații în care fiabilitatea și rezistența la mediul înconjurător sunt de o importanță capitală. BMXDDI1602H are intrări logice pozitive de 24 V c.c., care sunt de tip curent de scurgere și funcționează la 3,5 mA fiecare. Senzorii de proximitate cu două sau trei fire care respectă standardele IEC 60947-5-2 sau IEC 61131-2 tip 3 pot fi conectați direct la modul. Senzorii sunt alimentați optim la 19-30 V la 60 °C și 21,1-26,4 V la 70 °C. Intrările modulului sunt izolate, cu o impedanță de intrare de 6800 Ohm și o rezistență de izolație de peste 10 MOhm la 500 V CC. În ceea ce privește caracteristicile de funcționare, BMXDDI1602H are specificații impresionante. Timpul de răspuns tipic este de 4 ms, iar timpul de răspuns maxim nu depășește 7 ms. Modulul acceptă paralelizarea intrărilor, permițând integrarea flexibilă în sistemele existente. LED-urile care oferă feedback privind funcționarea furnizează informații de diagnosticare cuprinzătoare: un LED verde indică funcționarea modulului (RUN), un LED verde per canal indică starea canalului, un LED roșu indică o eroare a modulului (ERR), iar un LED roșu suplimentar indică starea I/O. Caracteristicile de protecție ale modulului includ o siguranță externă cu acțiune rapidă de 0,5 A pentru fiecare grup de canale și protecție împotriva polarității inverse. În timpul detectării stării senzorului, modulul detectează senzorul ca fiind defect sub 14 V CC și ca fiind OK peste 18 V CC. În ceea ce privește caracteristicile de mediu, BMXDDI1602H are protecție IP20 și este extrem de rezistent la o serie de influențe de mediu: etanș la gaze (clasa Gx și 3C4), etanș la praf (clasa 3S4), etanș la nisip (clasa 3S4), etanș la sare (nivel 2) și rezistent la mucegai și ciuperci (clasa 3B2). Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +85 °C. Modulul funcționează în mod fiabil la 55 °C cu o umiditate relativă de 5-95% fără condens. Produsul este protejat de influențele mediului înconjurător printr-un strat protector special (strat conform). Altitudinea de funcționare este nelimitată între 0 și 2000 de metri, iar între 2000 și 5000 de metri poate fi utilizat cu un factor de reducere a performanței. Rezistența dielectrică a modulului este de 1500 V CA 50/60 Hz timp de 1 minut în relația primar/secundar. Rezistența sa la vibrații este de 3 gn, iar rezistența la șocuri este de 30 gn.
Schneider Electric Modicon X80 - BMXDDI1602H - modul de expansiune, intrare digitală, 16 canale, 24 VCC, PNP, date tehnice consolidate
Caracteristici principale
Familia de produse: Modicon X80
Tipul produsului: Modul de intrare discretă
Aplicație specială: Medii dure
Număr de intrări discrete: 16
Tip intrare discretă: Izolată
Tip intrare: Curent de scurgere (logică pozitivă)
Tensiune intrare discretă: 24 V c.c., logică intrare discretă: pozitivă
Curent intrare discretă: 3,5 mA
Caracteristici suplimentare
Compatibilitate intrare: Senzori de proximitate cu 2/3 fire conformi cu IEC 60947-5-2
Senzori de proximitate cu 2/3 fire conformi cu IEC 61131-2 tip 3
Alimentare senzor: 19...30 V 60 °C
21,1...26,4 V 70 °C
Curent garantat în starea 1: >= 2 mA
Curent garantat în starea 0: <= 1,5 mA
Impedanță de intrare: 6800 Ohm
Rezistență de izolație: > 10 MOhm 500 V CC
Consum de energie: 2,5 W
Timp de răspuns tipic CC: 4 ms
Timp de răspuns maxim CC: 7 ms
Intrările pot fi conectate în paralel: Da
Consum tipic de curent: 76 mA la 3,3 V DC
Fiabilitate MTBF: 775.000 ore
Tip de protecție: 1 siguranță externă per grup de canale, 0,5 A cu acțiune rapidă
Protecție la polaritate inversă
Prag de detectare a tensiunii: < 14 V CC defect senzor
> 18 V CC senzor OK
LED-uri indicatoare de stare: 1 LED (verde) funcționare modul (RUN)
1 LED per canal (verde) diagnosticare canal
1 LED (roșu) eroare modul (ERR)
1 LED (roșu) I/O modul
Caracteristici de mediu
Grad de protecție IP: IP20
Directive: 2014/35/UE - Directiva privind tensiunea joasă
2014/30/UE - Compatibilitate electromagnetică
Caracteristici de mediu: Clasa de etanșeitate la gaze Gx
Clasa de etanșeitate la gaze 3C4
Clasa de etanșeitate la praf 3S4
Clasa de etanșeitate la nisip 3S4
Nivel de rezistență la sare 2
Clasa de rezistență la mucegai 3B2
Clasa de rezistență la ciuperci 3B2
Rigiditate dielectrică: 1500 V CA 50/60 Hz 1 minut, primar/secundar
Rezistență la vibrații: 3 gn
Rezistență la impact: 30 gn
Temperatura aerului ambiant pentru depozitare: -40…85 °C
Temperatura aerului ambiant pentru funcționare: -25…70 °C
Umiditate relativă: 5…95 % 55 °C, fără condensare
Strat protector: Strat conform
Altitudine de funcționare: 0...2000 m
2000...5000 m cu factor de reducere a performanței
