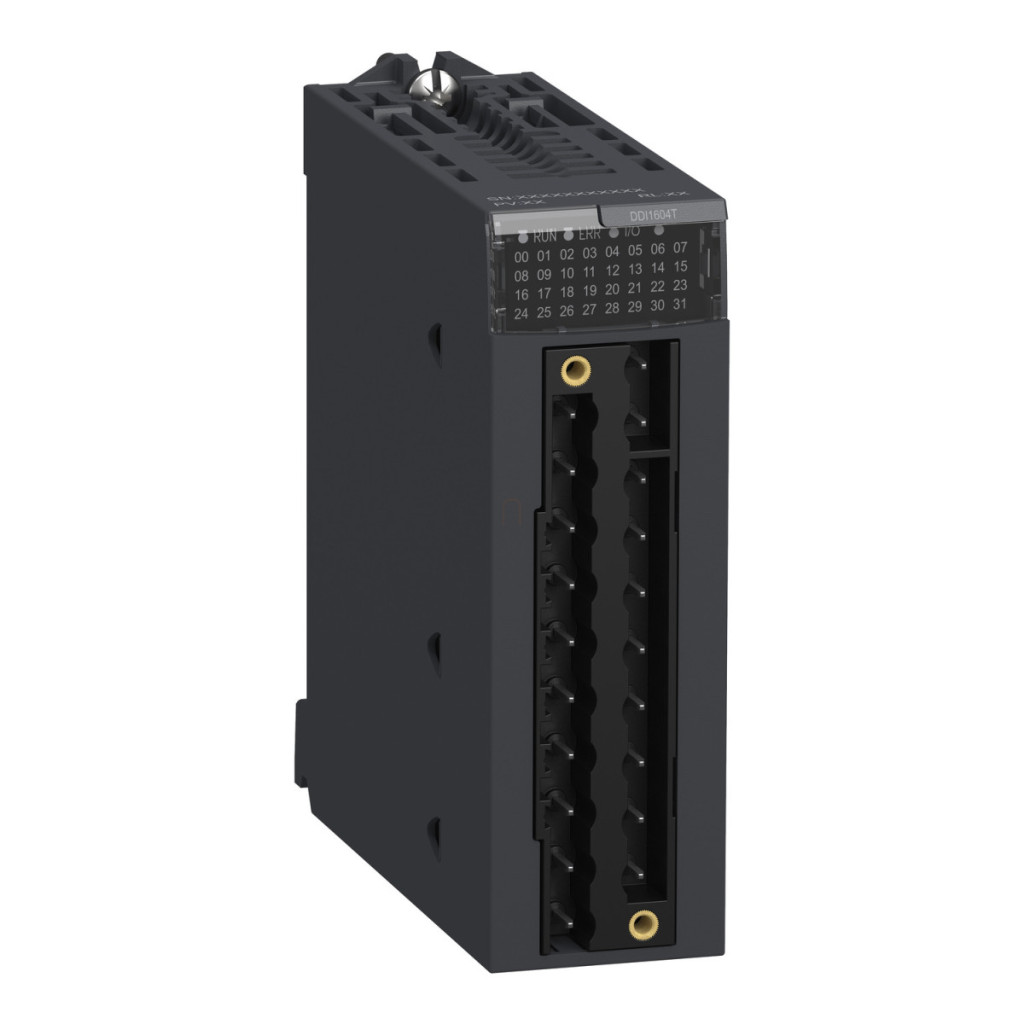

BMXDDI1604T, parte a familiei de produse Modicon X80 de la Schneider Electric, este un modul profesional de intrare discretă conceput pentru medii industriale, oferind 16 canale de intrare izolate cu funcționare logică pozitivă de 125 V c.c. O caracteristică specială a modulului este gama sa extinsă de temperaturi, care garantează o funcționare fiabilă între -25 °C și 70 °C, făcându-l o alegere ideală pentru aplicații care funcționează în condiții de mediu extreme. Modulul BMXDDI1604T oferă 16 intrări independente, izolate, cu absorbție de curent (PNP), care funcționează la 125 V c.c. cu logică pozitivă. Curentul de intrare este de 2,4 mA, iar impedanța de intrare este de 50.000 ohmi. Protecția împotriva polarității inverse și o siguranță rapidă asigură o funcționare sigură, iar pentru fiecare grup de canale poate fi utilizată o siguranță externă de 0,5 A. Modulul asigură alimentarea senzorului în intervalul 100-150 V. Sistemul de detectare a tensiunii încorporat în dispozitiv detectează funcționarea corectă a senzorului peste 100 V CC, în timp ce sub 80 V CC indică o stare de defect. Patru LED-uri indicatoare de stare facilitează monitorizarea ușoară a stării de funcționare a modulului: un LED verde indică starea de funcționare a modulului (RUN), un LED verde per canal indică diagnosticarea canalului, un LED roșu indică o eroare a modulului (ERR), iar un alt LED roșu indică starea I/O a modulului. Consumul tipic de curent al dispozitivului este de 76 mA la 3,3 V CC, iar consumul maxim de curent nu depășește 107 mA. Timpul de răspuns al circuitelor de intrare/ieșire este de obicei de 5 ms și de maximum 9 ms, ceea ce este suficient de rapid pentru majoritatea aplicațiilor industriale. Intrările pot fi conectate în paralel, oferind opțiuni de configurare flexibile. Designul robust al BMXDDI1604T oferă protecție IP20. Modulul este rezistent la gaze (clasa Gx și 3C4), praf și nisip (clasa 3S4), medii sărate (nivel 2) și spori de mucegai și ciuperci (clasa 3B2). Rezistența dielectrică este de 2500 V CA 50/60 Hz timp de 1 minut între circuitele primare și secundare. Are o rezistență excelentă la vibrații (3 gn) și la șocuri (30 gn). Intervalul de temperatură de depozitare este între -40 °C și 85 °C, iar intervalul de temperatură de funcționare este între -25 °C și 70 °C. Toleranța la umiditate relativă este de 5-95% la 55 °C, fără condens. Modulul este acoperit cu un strat protector (acoperire conformă), care îi sporește și mai mult fiabilitatea. Altitudinea de funcționare este nelimitată între 0 și 2000 m, iar între 2000 și 5000 m poate fi utilizat cu un factor de reducere a puterii.
Modicon X80 - BMXDDI1604T date tehnice
Specificații generale
Familia de produse: Modicon X80
Tipul produsului: Modul de intrare discretă
Domeniu de aplicare:Temperatură extinsă
Număr de intrări discrete: 16
Tip intrare discretă: Izolată
Tip intrare: Curent de scurgere (logică pozitivă)
Tensiune intrare discretă: 125 V CC, logică pozitivă
Curent intrare discretă: 2,4 mA
Specificații suplimentare
Alimentare senzor: 100...150 V
Curent garantat în starea 1: >= 2 mA
Curent garantat în starea 0: <= 0,5 mA
Impedanță de intrare: 50000 Ohmi
Rezistență de izolare: > 10 MOhm 500 V CC
Consum de energie:
3,2 W la 70 °C
5,0 W la 60 °C
6,7 W la 50 °C
8,5 W la 40 °C
Timp de răspuns tipic DC: 5 ms
Timp de răspuns maxim DC: 9 ms
Intrări paralele: Da
Consum tipic de curent: 76 mA la 3,3 V CC
Consum de curent: <= 107 mA la 3,3 V DC
Tip de protecție: Protecție la polaritate inversă, siguranță rapidă
1 siguranță externă per grup de canale: 0,5 A
Prag de detectare a tensiunii:
< 80 V CC eroare senzor
> 100 V CC senzor OK
LED-uri indicatoare de stare:
1 LED (verde) funcționare modul (RUN)
1 LED per canal (verde) diagnosticare canal
1 LED (roșu) eroare modul (ERR)
1 LED (roșu) I/O modul
Caracteristici de mediu
Grad de protecție IP: IP20
Directive:
2014/35/UE - Directiva privind tensiunea joasă
2014/30/UE - Compatibilitate electromagnetică
Caracteristici de mediu:
Clasa de rezistență la gaze Gx
Clasa de rezistență la gaze 3C4
Clasa de rezistență la praf 3S4
Clasa de rezistență la nisip 3S4
Nivel de rezistență la sare 2
Clasa de rezistență la mucegai 3B2
Clasa de rezistență la sporii fungici 3B2
Rezistență dielectrică: 2500 V CA 50/60 Hz 1 minut, primar/secundar
Rezistență la vibrații: 3 gn
Rezistență la impact: 30 gn
Temperatura ambiantă de depozitare: -40 până la 85 °C Temperatura ambiantă de funcționare: -25 până la 70 °C Umiditate relativă: 5 până la 95 % 55 °C fără condensare
Tratament de protecție: Acoperire conformă
Altitudine de funcționare:
0...2000 m
2000...5000 m cu factor de reducere a puterii
