Schneider Electric Modicon X80 BMXDDI6402KH este un modul de intrare discret extrem de fiabil, conceput special pentru condiții de mediu extreme, cu 64 de intrări și funcționare cu logică pozitivă de 24 V c.c. Acest modul este alegerea ideală pentru aplicații industriale în care designul robust și nivelurile ridicate de protecție sunt esențiale pentru a asigura o funcționare fiabilă. Ca parte a familiei de produse Modicon X80, modulul BMXDDI6402KH se integrează perfect în sistemele de automatizare Schneider Electric. Fiecare dintre cele 64 de canale de intrare izolate este de tip curent descendent (logică pozitivă), cu un curent de intrare de 0,6 mA și o impedanță de intrare de 40.000 ohmi. Modulul alimentează senzorii conectați într-un interval de tensiune de 19-30 V și include un mecanism inteligent de detectare: raportează o eroare sub 14 V c.c., în timp ce peste 18 V c.c. consideră că senzorul funcționează corect. Timpul de răspuns tipic este de 4 ms, în timp ce timpul de răspuns maxim este de 7 ms, ceea ce asigură performanțe remarcabile în medii industriale. BMXDDI6402KH are o rezistență specială la condiții de mediu extreme. Modulul este clasificat ca fiind etanș la gaze Gx și 3C4, etanș la praf și nisip 3S4, cu un grad de rezistență la sare de 2 și rezistență la mucegai și fungicid 3B2. Datorită acoperirii sale conforme, modulul este protejat împotriva contaminării mediului. Are o gamă extrem de largă de temperaturi de funcționare, de la -25 °C la +70 °C, și o gamă de temperaturi de depozitare de la -40 °C la +85 °C. Poate funcționa fără condensare la niveluri de umiditate relativă de 5-95%. Gradul de protecție IP20 oferă o protecție adecvată pentru modul într-un mediu industrial normal. Modulul poate funcționa la putere maximă la altitudini de 0-2000 m deasupra nivelului mării și la putere redusă între 2000 și 5000 m. Rezistența la vibrații de 3 gn și rezistența la șocuri de 30 gn sporesc și mai mult fiabilitatea modulului în medii extreme. Modulul BMXDDI6402KH are o serie de funcții de diagnosticare, care sunt indicate de LED-urile de stare încorporate. Acestea includ 1 LED verde pentru indicarea canalului +32, 1 LED verde pentru indicarea funcționării modulului (RUN), 1 LED verde per canal pentru diagnosticarea canalului, 1 LED roșu pentru indicarea erorilor modulului (ERR) și 1 LED roșu pentru indicarea stării I/O a modulului. Siguranța este sporită de cerința de a utiliza o siguranță rapidă de 0,5 A pentru fiecare grup de 16 canale. Modulul are o rezistență dielectrică remarcabilă: 1500 V CA 50/60 Hz timp de 1 minut între primar și secundar și 500 V CC timp de 1 minut între grupurile de canale. Fiabilitatea modulului este indicată de o valoare MTBF (timpul mediu între defecțiuni) de 510.000 ore. Consumul tipic de curent este de 160 mA la 3,3 V CC, iar consumul de energie este de 4,3 W.

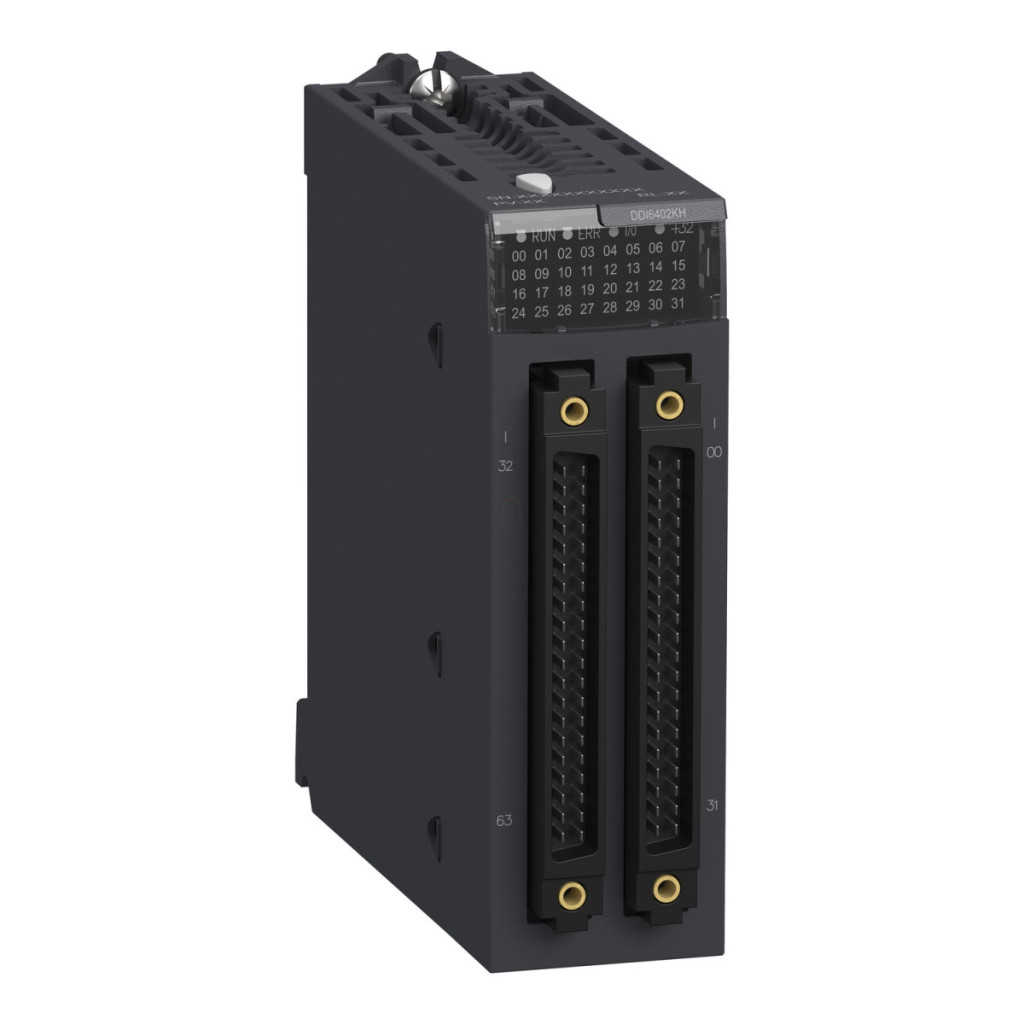

Schneider Electric Modicon X80 - BMXDDI6402KH - modul de expansiune, intrare digitală, 64 canale, 24 VCC, PNP, date tehnice consolidate
Caracteristici principale
Familia de produse: Modicon X80
Tipul produsului: Modul de intrare discretă
Aplicație specifică: Pentru medii extreme
Număr de intrări discrete: 64
Tip intrare discretă: Izolată
Tip intrare: Curent descendent (logică pozitivă)
Tensiune intrare discretă: 24 V CC, logică pozitivă
Curent intrare discretă: 0,6 mA
Caracteristici suplimentare
Alimentare senzor: 19...30 V
Impedanță de intrare: 40000 Ohmi
Rezistență de izolare: > 10 MOhm 500 V CC
Consum de energie: 4,3 W
Timp de răspuns tipic CC: 4 ms
Timp de răspuns maxim DC: 7 ms
Intrările pot fi conectate în paralel: Nu
Consum tipic de curent: 160 mA la 3,3 V DC
Fiabilitate MTBF: 510.000 ore
Tip de protecție: 1 siguranță externă per grup de canale, 0,5 A rapidă, fără protecție la polaritate inversă
Prag de detectare a tensiunii: < 14 V CC defect senzor, > 18 V CC senzor OK
LED-uri indicatoare de stare: 1 LED (verde) indicator +32 canale, 1 LED (verde) funcționare modul (RUN), 1 LED per canal (verde) diagnosticare canal, 1 LED (roșu) eroare modul (ERR), 1 LED (roșu) modul I/O
Caracteristici de mediu
Grad de protecție IP: IP20
Clasă de rezistență la gaze: Gx, 3C4
Clasa de rezistență la praf: 3S4
Clasa de rezistență la nisip: 3S4
Nivel de rezistență la sare: 2
Clasa de rezistență la mucegai: 3B2
Clasa de rezistență la ciuperci: 3B2
Rigiditate dielectrică: 1500 V CA 50/60 Hz timp de 1 minut, primar/secundar, 500 V c.c. timp de 1 minut, între grupuri de canale
Rezistență la vibrații: 3 gn
Rezistență la impact: 30 gn
Temperatura ambiantă de depozitare: -40...85 °C
Temperatură ambiantă de funcționare: -25...70 °C
Umiditate relativă: 5...95 % între -25...70 °C fără condensare
Tratament de protecție: Acoperire conformă
Altitudine de funcționare: 0...2000 m, 2000...5000 m cu performanță redusă
