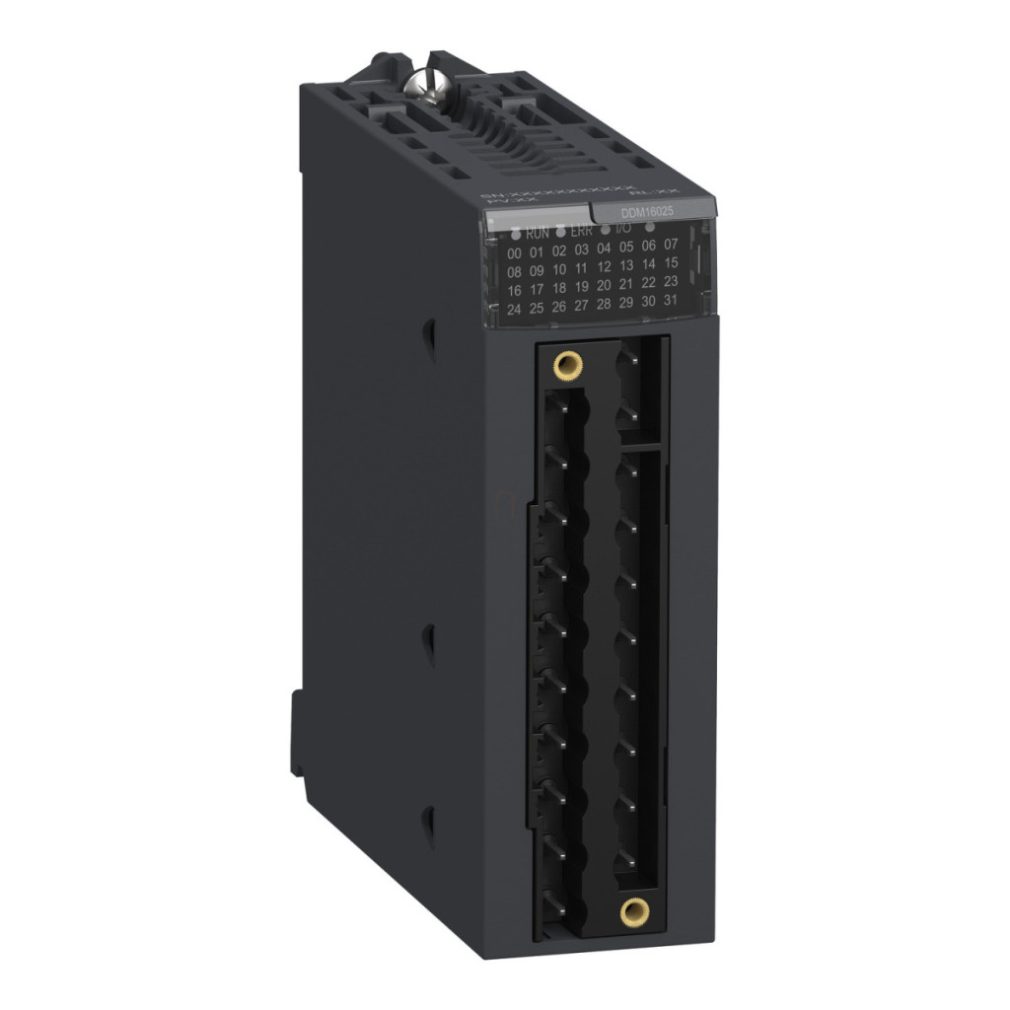

Schneider Electric BMXDDM16025 este un modul I/O mixt discret, compact și versatil, care face parte din familia de produse Modicon X80. Acest modul unic combină funcțiile de intrare și ieșire într-o singură unitate, crescând semnificativ eficiența instalării și reducând cerințele de spațiu în sistemele de automatizare industrială. BMXDDM16025 dispune de 8 intrări logice pozitive de 24 V c.c. și 8 ieșiri releu, fiind ideal pentru aplicații în care trebuie recepționate semnale de la senzori și trebuie controlate actuatoare. Pe partea de intrare, modulul este compatibil cu comutatoare de proximitate cu două și trei fire care respectă standardele IEC 60947-5-2 sau IEC 61131-2 tip 3. Circuitul de intrare funcționează la un curent de 3,5 mA cu o impedanță de intrare de 6800 Ohm. Intrările sunt protejate de siguranțe externe (0,5 A rapide) și protecție împotriva polarității inverse. Niveluri logice garantate pentru intrări: >= 2 mA pentru starea 1 și <= 1,5 mA pentru starea 0. Pragul de detectare a tensiunii este < 14 V CC pentru defectarea senzorului și > 18 V CC pentru senzorul OK. Pe partea de ieșire, cele 8 ieșiri releu oferă o gamă largă de funcționare, suportând intervale de tensiune de 24 V CC (19-30 V) și 24-240 V CA (19-264 V). Curentul de ieșire poate fi de până la 2000 mA, ceea ce este suficient pentru majoritatea aplicațiilor industriale. Tensiunea maximă de comutare este de 125 V CC sau 264 V CA. Modulul oferă o durabilitate mecanică remarcabilă, rezistând la până la 20 de milioane de cicluri de comutare, în timp ce durabilitatea electrică variază între 100.000 și 300.000 de cicluri, în funcție de tipul de sarcină în diverse aplicații AC-14, AC-15 și DC-13. Frecvența de comutare este de 1 Hz, cu un timp de răspuns al ieșirii de <= 10 ms pentru activare și <= 8 ms pentru dezactivare. Fiecare canal sau grup de ieșire trebuie protejat cu o siguranță rapidă externă pentru a asigura o funcționare sigură. Starea modulului este indicată de diverse LED-uri: un LED verde indică funcționarea modulului (RUN), un LED roșu indică o defecțiune a modulului (ERR), un alt LED roșu indică starea I/O a modulului, iar un LED verde pentru fiecare canal indică diagnosticarea canalului. Acest feedback vizual detaliat facilitează depanarea și întreținerea sistemului. Modulul BMXDDM16025 are un grad de protecție IP20, care îl protejează de praf și obiecte mici, dar nu este rezistent la apă. Modulul necesită doar 79 mA la 3,3 V CC și are un consum de energie de 3,1 W. MTBF (timpul mediu între defecțiuni) este extrem de ridicat, de 940.000 de ore, asigurând o fiabilitate remarcabilă. BMXDDM16025 are o gamă largă de temperaturi de funcționare (0-60 °C) și poate fi utilizat la putere maximă până la o altitudine de 2000 m deasupra nivelului mării și cu un factor de reducere între 2000 și 5000 m. Modulul poate rezista la vibrații de 3 gn și șocuri de 30 gn, asigurând o funcționare fiabilă chiar și în cele mai dure medii industriale. Modulul are dimensiuni compacte și poate fi montat pe diverse rack-uri Schneider Electric Modicon X80, cum ar fi seriile BMXXBP0400, BMXXBP0600, BMXXBP0800 sau BMXXBP1200. Modulul BMXDDM16025 este alegerea ideală pentru proiectele de automatizare industrială în care spațiul este limitat, dar sunt necesare funcții de intrare și ieșire într-un modul I/O fiabil, robust și versatil.
Schneider Electric Modicon X80 - BMXDDM16025 - modul de expansiune, intrare și ieșire digitală, relee 8DI+8DO, 24 VCC date tehnice
Caracteristici principale
Familia de produse: Modicon X80
Tipul produsului sau componentului: modul I/O discret
Număr de intrări discrete: 8
Tipul intrării: curent de scurgere (logică pozitivă)
Tensiune de intrare discretă: 24 V DC, logică intrare discretă: pozitivă
Curent intrare discretă: 3,5 mA
Număr de ieșiri discrete: 8
Tip ieșire discretă: Releu
Tensiune ieșire discretă: 24 V 19...30 V DC, 24...240 V 19...264 V c.a.
Curent de ieșire discret: 2000 mA
Caracteristici suplimentare
Compatibilitate intrare: comutatoare de proximitate cu 2 fire/3 fire care respectă IEC 60947-5-2, precum și comutatoare de proximitate cu 2 fire/3 fire care respectă IEC 61131-2 tip 3
Alimentare senzor: 19...30 V
Curent garantat în starea 1: >= 2 mA
Curent garantat în starea 0: <= 1,5 mA
Impedanță de intrare: 6800 Ohm
Rezistență de izolație: > 10 MOhm 500 V DC Disipare putere: 3,1 W DC timp de răspuns tipic: 4 ms DC timp de răspuns maxim: 7 ms Timp de răspuns ieșire: <= 8 ms dezactivare, <= 10 ms activare
Paralelizarea intrărilor: Nu
Consum tipic de curent: 79 mA la 3,3 V DC
Fiabilitate MTBF: 940.000 ore
Tip de protecție: 1 siguranță externă per grup de canale de intrare 0,5 A rapidă, protecție la polaritate inversă la intrare, 1 siguranță externă per canal de ieșire sau per grup de canale de ieșire, rapidă
Prag de detectare a tensiunii: < 14 V CC defect senzor, > 18 V CC senzor OK
Curent minim de comutare: 1 mA la 5 V CC
Tensiune maximă de comutare: 125 V CC, 264 V CA Durată de viață mecanică: 20.000.000 de cicluri Durată de viață electrică: 100.000 sau 300.000 de cicluri, în conformitate cu diverse standarde AC-14, AC-15, DC-13 Frecvență de comutare: 1 Hz LED-uri indicatoare de stare: 1 LED (verde) funcționare modul (RUN), 1 LED per canal (verde) diagnosticare canal, 1 LED (roșu) eroare modul (ERR), 1 LED (roșu) modul I/O
Caracteristici de mediu
Grad de protecție IP: IP20
Directive: 2014/35/UE - Directiva privind tensiunea joasă, 2014/30/UE - Compatibilitate electromagnetică
Rigiditate dielectrică: 1500 V CA 50/60 Hz 1 minut, primar/secundar, 2830 V CA 50/60 Hz 1 minut, releu de ieșire, 500 V CC 1 minut, între grupurile I/O
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 30 gn
Temperatura aerului ambiant de depozitare: -40...85 °C
Temperatura aerului ambiant de funcționare: 0...60 °C
Umiditate relativă: 5...95% la 55 °C, fără condensare
Altitudine de funcționare: 0...2000 m, 2000...5000 m cu factor de reducere
Conectare și cablare
Alimentare intrare: 24 VCC
Alimentare ieșire: 24 VCC sau 24...240 VAC Siguranță de intrare: 1 x 0,5 A siguranță rapidă Siguranță de ieșire: 1 x 12 A siguranță rapidă
