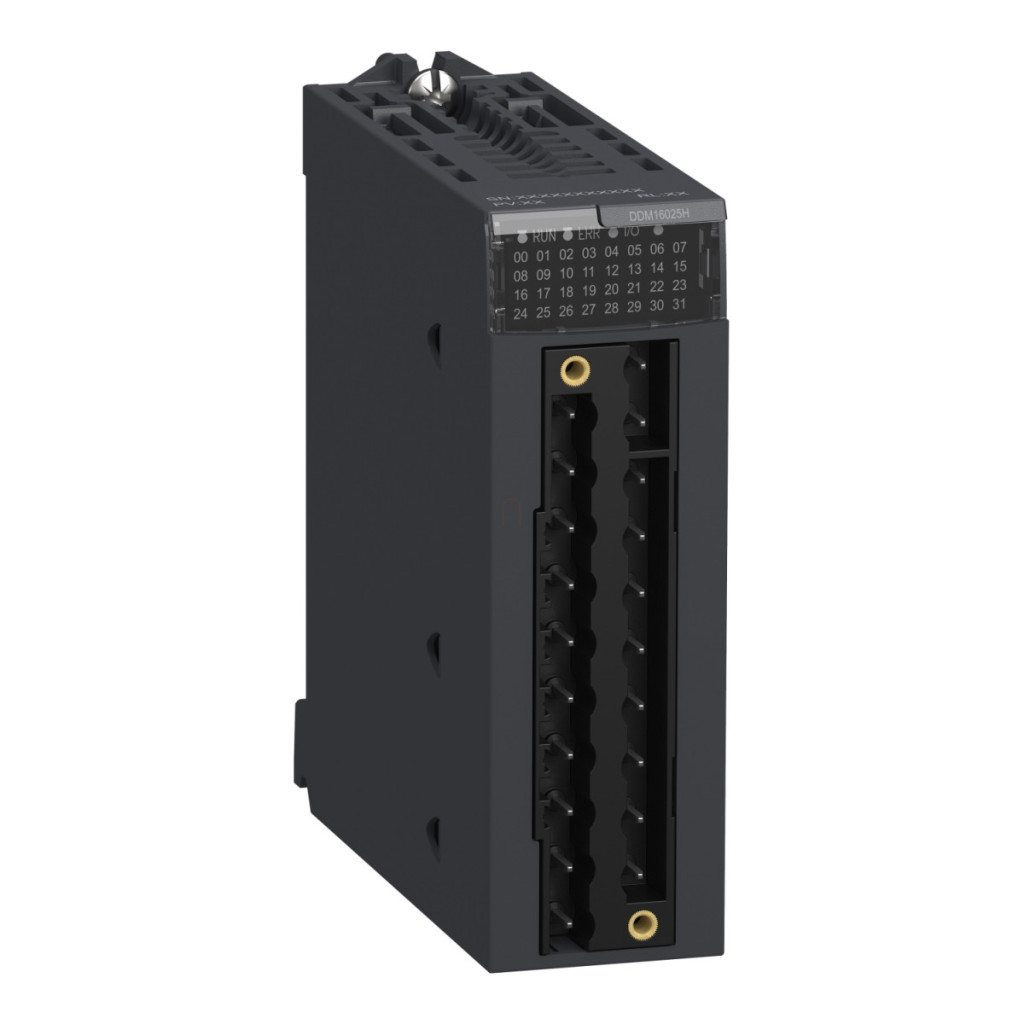

Schneider Electric BMXDDM16025H este un modul de expansiune I/O discret extrem de versatil din familia de produse Modicon X80, dezvoltat special pentru medii industriale. Acest modul combinat reunește 8 intrări digitale și 8 ieșiri releu într-o singură unitate compactă, oferind o soluție ideală pentru sarcini complexe de automatizare în care sunt necesare atât recepția semnalului, cât și intervenția. Designul special al modulului BMXDDM16025H permite utilizarea acestuia în condiții dificile și dure. Modulul are o protecție conformă, care crește semnificativ rezistența sa la diverse influențe ambientale, cum ar fi gazele (clasa Gx și 3C4), praful (3S4), nisipul (3S4), sarea (nivelul 2), mucegaiul și ciupercile (clasa 3B2). Această protecție este deosebit de importantă în industriile în care condițiile de mediu pot fi deosebit de dure pentru dispozitivele electronice. Secțiunea de intrare digitală are 8 canale care funcționează la 24 V c.c. cu logică pozitivă (tip curent de scurgere). Curentul de intrare este de 3,5 mA, iar impedanța de intrare este de 6800 Ohmi. Modulul este compatibil cu comutatoarele de proximitate cu 2 și 3 fire care respectă standardele IEC 60947-5-2 și IEC 61131-2 Tip 3. Timpii de răspuns la intrare sunt extrem de rapizi: de obicei 4 ms, cu un maxim de 7 ms. Modulul este, de asemenea, capabil să detecteze starea senzorului: indică o defecțiune a senzorului sub 14 V CC și funcționarea corectă a senzorului peste 18 V CC. Alimentarea senzorului poate fi între 19-30 V până la 60 °C sau între 21,1-29,0 V până la 70 °C. Cele 8 ieșiri de releu oferă o mare flexibilitate în ceea ce privește dispozitivele controlate. Acestea pot fi operate cu 24 V CC (în intervalul 19-30 V) sau 24-240 V CA (în intervalul 19-264 V). Curentul maxim de ieșire este de 2000 mA. Frecvența de comutare este de 1 Hz. Durata de viață mecanică a releelor este impresionantă: 20 de milioane de cicluri de comutare. Durata de viață electrică variază în funcție de diferite categorii de sarcină, de exemplu, AC-14, AC-15 și DC-13 pot atinge numere de cicluri și puteri nominale diferite, care pot fi găsite în detaliu în specificațiile tehnice. Timpul de răspuns al ieșirilor este de maximum 10 ms când sunt activate și de maximum 8 ms când sunt dezactivate. Modulul BMXDDM16025H include, de asemenea, funcții de diagnosticare: 1 LED verde indică funcționarea modulului (RUN), 1 LED verde per canal indică diagnosticarea canalului, iar 2 LED-uri roșii indică eroarea modulului (ERR) și starea I/O a modulului. Aceste funcții de diagnosticare extinse permit depanarea rapidă și reduc la minimum timpul de nefuncționare. Caracteristicile de protecție ale modulului includ o siguranță rapidă de 0,5 A pentru fiecare grup de intrări, protecție la polaritate inversă la intrare și se recomandă, de asemenea, o siguranță rapidă pentru fiecare canal sau grup de ieșiri. Rezistența dielectrică este de 1500 V c.a. între primar și secundar, 2830 V c.a. pentru ieșirile releului și 500 V c.c. între grupurile I/O. Modulul Schneider Electric BMXDDM16025H are o gamă extrem de largă de temperaturi de funcționare: de la -25 °C la +70 °C, ceea ce sporește și mai mult utilitatea sa în diverse medii industriale. În ceea ce privește umiditatea relativă, poate fi utilizat între 5 și 95% la 55°C fără condens. Valoarea MTBF (timpul mediu între defecțiuni) pentru modul este de 940.000 de ore, ceea ce indică o fiabilitate excelentă.
Schneider Electric Modicon X80 - BMXDDM16025H - modul de expansiune, intrare și ieșire digitală, relee 8DI+8DO, 24 VCC, date tehnice consolidate
Caracteristici principale
Familia de produse: Modicon X80
Tipul produsului: modul I/O discret
Aplicație specifică produsului: pentru medii dificile
Număr de intrări discrete: 8
Tipul intrării: curent de scurgere (logică pozitivă)
Tensiune de intrare discretă: 24 V DC, logică pozitivă
Curent intrare discretă: 3,5 mA
Număr de ieșiri discrete: 8
Tip ieșire discretă: Releu
Tensiune ieșire discretă: 24 V 19...30 V DC, 24...240 V 19...264 V c.a. Curent ieșire discretă: 2000 mA Caracteristici suplimentare Compatibilitate intrare: Senzori de proximitate cu 2 fire/3 fire conform IEC 60947-5-2 și IEC 61131-2 senzori de tip 3
Alimentare senzor: 19...30 V la 60 °C, 21,1...29,0 V la 70 °C
Curent garantat în starea 1: >= 2 mA
Curent garantat în starea 0: <= 1,5 mA
Impedanță de intrare: 6800 Ohm
Rezistență de izolație: > 10 MOhm la 500 V CC Consum de energie: 3,1 W CC Timp de răspuns tipic: 4 ms CC Timp de răspuns maxim: 7 ms Timp de răspuns la ieșire: <= 8 ms dezactivare, <= 10 ms activare
Intrări paralele: Nu
Consum tipic de curent: 79 mA la 3,3 V CC
Fiabilitate MTBF: 940.000 ore Tip de protecție: siguranță rapidă de 0,5 A pe grupurile de canale de intrare, protecție la polaritate inversă la intrare, 1 siguranță rapidă externă per canal de ieșire sau grup de canale Prag de detectare a tensiunii: < 14 V CC defect senzor, > 18 V CC senzor OK Caracteristici de comutare Curent minim de comutare: 1 mA 5 V CC Tensiune maximă de comutare: 125 V CC, 264 V CA
Durabilitate mecanică: 20.000.000 de cicluri
Durabilitate electrică: 100.000 sau 300.000 de cicluri, în funcție de diferite categorii de sarcină (AC-14, AC-15, DC-13) și factori de sarcină
Frecvență de comutare: 1 Hz
Lumini indicatoare
1 LED (verde) funcționare modul (RUN)
1 LED per canal (verde) diagnosticare canal
1 LED (roșu) eroare modul (ERR)
1 LED (roșu) I/O modul
Caracteristici de mediu
Grad de protecție IP: IP20
Rezistență la mediu: Clasa Gx etanș la gaze și clasa 3C4, clasa 3S4 etanș la praf, clasa 3S4 etanș la nisip, nivel 2 etanș la sare, clasa 3B2 rezistentă la mucegai, clasa 3B2 rezistentă la ciuperci
Rigiditate dielectrică: 1500 V CA 50/60 Hz 1 minut, primar/secundar, 2830 V CA 50/60 Hz 1 minut, releu de ieșire, 500 V CC 1 minut, între grupurile I/O
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 30 gn
Temperatura ambiantă în timpul depozitării: -40…85 °C
Temperatura ambiantă în timpul funcționării: -25…70 °C
Umiditate relativă: 5…95 % la 55 °C fără condensare
Tratament de protecție: Acoperire conformă
Altitudine de funcționare: 0...2000 m, 2000...5000 m cu factor de reducere a puterii
Caracteristici fizice
Greutate netă: 0,135 kg
