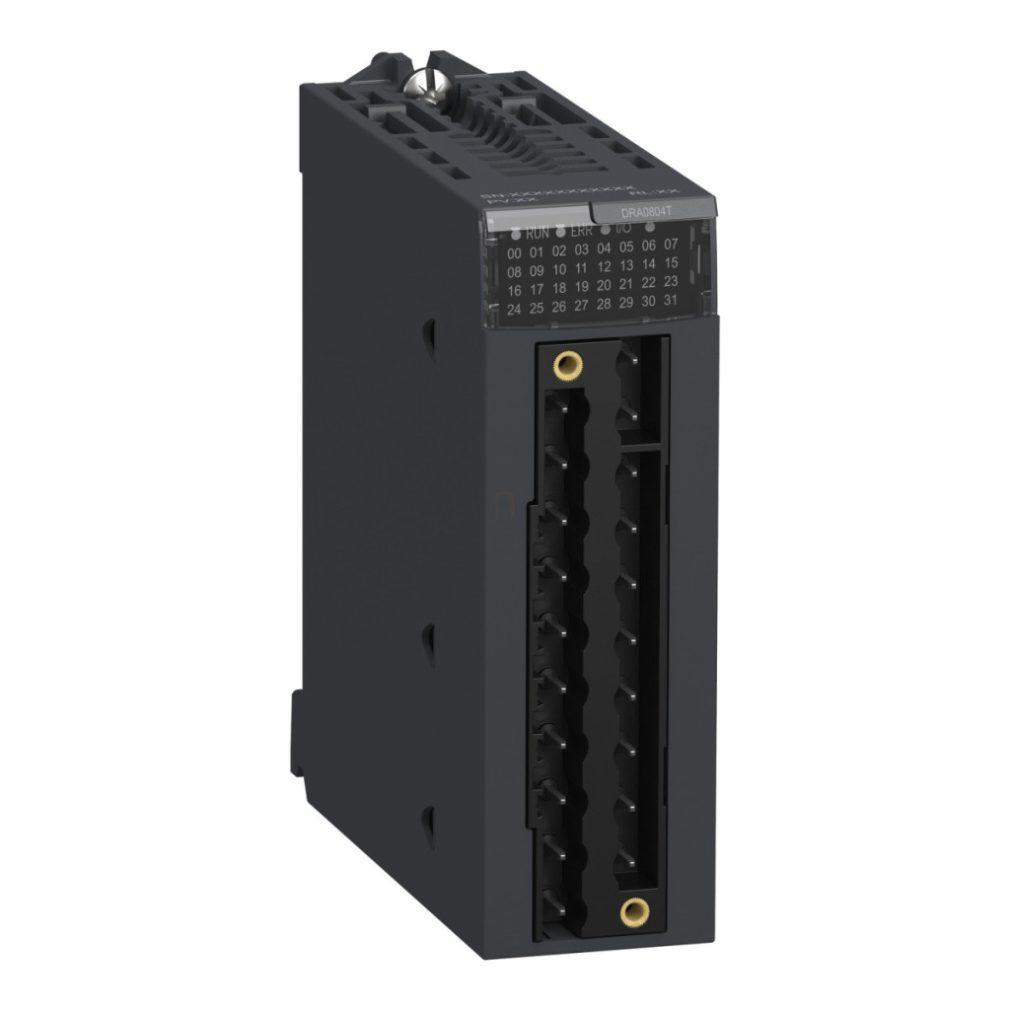

BMXDRA0804T, parte a gamei de produse Modicon X80 de la Schneider Electric, este un modul de ieșire discret conceput pentru o gamă de temperaturi extinsă special pentru utilizarea în sisteme de automatizare industrială. Acest modul are 8 canale de ieșire releu, fiecare dintre acestea fiind conform cu standardul EN/IEC 61131-2 și funcționând într-un interval de tensiune de 100-150 V CC. Modulul BMXDRA0804T oferă o fiabilitate excelentă, dovadă fiind valoarea MTBF (timpul mediu între defecțiuni) de 2.800.000 de ore. Ieșirile releului asigură un curent maxim de comutare de 0,3 A fiecare, în timp ce curentul minim de comutare este de 100 mA la 5 V CC. În ceea ce privește durabilitatea mecanică, acesta oferă un număr impresionant de 20 de milioane de cicluri de comutare, în timp ce durabilitatea electrică este de 100.000 de cicluri la 37 W și 125 V în modul DC-12 și 100.000 de cicluri la 12 W și 125 V în modul DC-13. Modulul are caracteristici excelente de protecție, inclusiv protecție la suprasarcină, supratensiune și scurtcircuit, pentru care se recomandă utilizarea unei siguranțe cu acțiune rapidă pe canal sau grup de canale și a unei diode de descărcare pe ieșire DC. Se recomandă o tensiune a diodei Zener de 47 V sau puțin mai mare. Starea de funcționare a modulului este indicată de mai multe LED-uri: un LED verde pentru funcționarea modulului (RUN), un LED verde pe canal pentru diagnosticarea canalului, un LED roșu pentru erorile modulului (ERR) și un LED roșu pentru starea I/O a modulului. Consumul tipic de curent este de 61 mA la 3,3 V CC și 104 mA la 24 V CC, în timp ce consumul maxim de curent nu depășește 112 mA la 3,3 V CC și 117 mA la 24 V CC. Disiparea puterii este de 3,17 W, iar rezistența de izolare este mai mare de 10 MOhm la 500 V CC. Timpul de răspuns la ieșire este mai mic de 10 ms atât pentru activare, cât și pentru dezactivare. Modulul BMXDRA0804T funcționează fiabil chiar și în condiții de mediu extreme, are un grad de protecție IP20 și respectă cerințele Directivei privind tensiunea joasă 2014/35/UE și ale Directivei privind compatibilitatea electromagnetică 2014/30/UE. Modulul este rezistent la diverse influențe de mediu, inclusiv Gx, clasa de rezistență la gaze 3C4, clasa de rezistență la praf și nisip 3S4, nivelul de rezistență la sare 2 și clasa de rezistență la mucegai și ciuperci 3B2. Rezistența dielectrică este de 2000 V AC 50/60 Hz timp de 1 minut. Rezistența la vibrații este de 3 gn, iar rezistența la șocuri este de 30 gn. Intervalul de temperatură de depozitare este între -40 și 85 °C, iar intervalul de temperatură de funcționare este între -25 și 70 °C. Umiditatea relativă este de 5-95% la 55 °C, fără condens. Modulul este protejat de un strat de acoperire conform. Altitudinea de funcționare este de 0-2000 m la putere maximă și de 2000-5000 m cu un factor de reducere a puterii.
Date tehnice Schneider Modicon X80 BMXDRA0804T
Caracteristici principale
Familia de produse: Modicon X80
Tipul produsului: Modul de ieșire discretă
Aplicație specială:Temperatură extinsă
Număr de ieșiri discrete: 8 (conform EN/IEC 61131-2)
Tip ieșire discretă: Releu
Tensiune ieșire discretă: 100...150 V CC
Caracteristici suplimentare
Rezistență de izolație: > 10 MOhm 500 V CC
Dispersie de putere: 3,17 W
Timp de răspuns la ieșire: < 10 ms activare, < 10 ms dezactivare
Consum tipic de curent: 61 mA la 3,3 V CC, 104 mA la 24 V CC
Consum maxim de curent: <= 112 mA la 3,3 V CC, <= 117 mA la 24 V CC
Fiabilitate MTBF: 2.800.000 ore
Protecție la suprasarcină la ieșire: Utilizați 1 siguranță cu acțiune rapidă per canal sau grup de canale. Protecție la supratensiune de ieșire: Utilizați o diodă de descărcare pe fiecare ieșire CC. Protecție la scurtcircuit de ieșire: Utilizați 1 siguranță cu acțiune rapidă per canal sau grup de canale. Curent maxim de comutare: 0,3 A. Curent minim de comutare: 100 mA la 5 V CC. Rezistență mecanică: 20.000.000 de cicluri. Rezistență electrică: DC-12: 100.000 de cicluri la 37 W. 20.000.000 de cicluri
Durabilitate electrică: DC-12: 100.000 de cicluri la 37 W 125 V, DC-13: 100.000 de cicluri la 12 W 125 V
LED-uri indicatoare de stare: 1 LED (verde) funcționare modul (RUN), 1 LED per canal (verde) diagnosticare canal, 1 LED (roșu) eroare modul (ERR), 1 LED (roșu) modul I/O
Caracteristici de mediu
Clasă de protecție IP: IP20
Clasă de rezistență la gaze: Gx, 3C4
Clasa de rezistență la praf: 3S4
Clasa de rezistență la nisip: 3S4
Nivel de rezistență la sare: 2
Clasa de rezistență la mucegai: 3B2
Clasa de rezistență la sporii fungici: 3B2
Rigiditate dielectrică: 2000 V CA 50/60 Hz timp de 1 minut
Rezistență la vibrații: 3 gn
Rezistență la impact: 30 gn
Temperatura ambiantă de depozitare: -40...85 °C
Temperatura ambiantă de funcționare: -25...70 °C
Umiditate relativă: 5...95% 55 °C fără condensare
Tratament de protecție: Acoperire conformă
Altitudine de funcționare: 0...2000 m, 2000...5000 m cu factor de reducere a puterii
Conformitate
Directive: 2014/35/UE - Directiva privind joasa tensiune, 2014/30/UE - Compatibilitate electromagnetică
