Schneider Electric BMXDRA1605H este un modul avansat cu ieșiri discrete din familia de produse Modicon X80, conceput special pentru utilizarea în condiții de mediu dificile. Acest modul are 16 ieșiri releu normal deschise (NO) care respectă standardul IEC 61131-2, fiind astfel alegerea ideală pentru sistemele de automatizare industrială în care fiabilitatea este esențială. BMXDRA1605H are o gamă largă de tensiuni de funcționare, suportând aplicații de 24-48 V (19-60 V) CC și 24-240 V (19-264 V) CA. Această flexibilitate permite utilizarea modulului într-o varietate de medii industriale și sisteme de control. Cu un radiator convențional în aer liber de 2 A, modulul oferă performanțe excelente la controlul diverselor sarcini. Timpul de comutare a ieșirii este mai mic de 8 ms pentru activare și 10 ms pentru dezactivare, asigurând timpi de răspuns rapizi în procesele controlate. Designul special al modulului îl face deosebit de potrivit pentru utilizarea în condiții de mediu dificile. Acoperirea conformă protejează componentele electronice de praf, umiditate și coroziune. BMXDRA1605H este rezistent la deteriorări cauzate de gaze (clasa 3C4), praf și nisip (clasa 3S4), sare (nivel 2), mucegai și ciuperci (clasa 3B2). Intervalul larg de temperatură de funcționare (-25 °C până la +70 °C) și rezistența ridicată la vibrații (3 gn) și șocuri (30 gn) sporesc și mai mult fiabilitatea în condiții extreme. Nivelul de protecție IP20 oferă protecție de bază împotriva influențelor externe. Modulul are numeroase funcții de siguranță și diagnosticare. LED-urile indicatoare de stare (LED verde RUN, LED-uri verzi de diagnosticare a canalelor, LED-uri roșii ERR și I/O) permit identificarea rapidă a stării de funcționare și a eventualelor defecțiuni. Protecția împotriva suprasarcinii și scurtcircuitelor la ieșire este asigurată de siguranțe rapide recomandate pentru canale individuale sau grupuri de canale. Pentru protecția împotriva supratensiunii la ieșirea CA se recomandă un circuit RC sau un supresor de supratensiune ZNO, în timp ce pentru ieșirile CC se recomandă o diodă de liberă trecere pentru toate ieșirile. Fiabilitatea excepțională a modulului este demonstrată de valoarea impresionantă a MTBF (timpul mediu între defecțiuni) de 2.100.000 de ore, care este remarcabilă printre componentele de automatizare industrială.

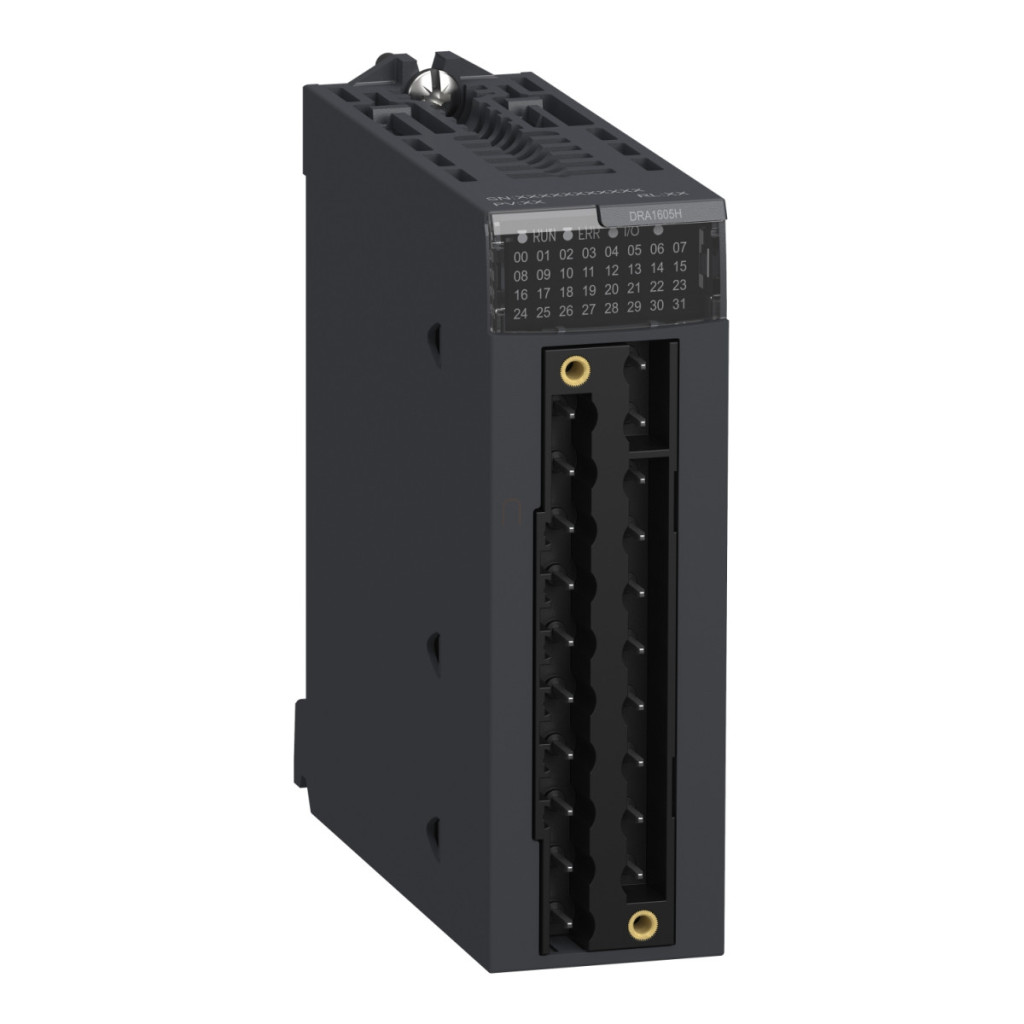

Schneider Electric Modicon X80 - BMXDRA1605H - modul de expansiune, ieșire digitală, 16 canale, releu, izolat, 3A, 24 VCC, date tehnice consolidate
Caracteristici principale
Familia de produse: Modicon X80
Tipul produsului: Modul de ieșire discretă
Domeniu de aplicare: Pentru medii dificile
Număr de ieșiri discrete: 16, în conformitate cu IEC 61131-2
Tip ieșire discretă: Releu
Tensiune ieșire discretă: 24...48 V 19...60 V DC, 24...240 V 19…264 V c.a.
Date suplimentare
Flux termic convențional în aer liber: 2 A
Rezistență de izolație: > 10 MOhm 500 V CC
Consum de energie: 3 W
Timp de răspuns la ieșire: < 8 ms activare, < 10 ms dezactivare
Consum tipic de curent: 100 mA la 3,3 V CC, 95 mA la 24 V CC
Fiabilitate MTBF: 2.100.000 ore
Protecție la suprasarcină la ieșire: 1 siguranță cu acțiune rapidă per canal sau grup de canale Protecție la supratensiune la ieșire: Utilizarea unei diode de amortizare pe fiecare ieșire CC, utilizarea unui circuit RC pe fiecare ieșire CA, utilizarea unui supresor de supratensiune ZNO pe fiecare ieșire CA. Protecție la scurtcircuit la ieșire: Utilizarea unei siguranțe cu acțiune rapidă pe canal sau grup de canale. Curent minim de comutare: 1 mA la 5 V CC LED-uri indicatoare de stare 1 LED (verde) RUN 1 LED pe canal (verde) diagnosticare canal 1 LED (roșu) ERR 1 LED (roșu) I/O
Parametri de mediu
Grad de protecție IP: IP20
Directive: 2014/35/UE - Directiva privind tensiunea joasă, 2014/30/UE - Compatibilitate electromagnetică
Caracteristici de mediu: Clasa de etanșeitate la gaze Gx, Clasa de etanșeitate la gaze 3C4, Clasa de etanșeitate la praf 3S4, Clasa de etanșeitate la nisip 3S4, Nivel de rezistență la sare 2, Clasa de rezistență la mucegai 3B2, Clasa de rezistență la ciuperci 3B2
Rezistență dielectrică: 2000 V CA 50/60 Hz timp de 1 minut
Rezistență la vibrații: 3 gn
Rezistență la impact: 30 gn
Temperatura ambiantă în timpul depozitării: -40…85 °C
Temperatura ambiantă în timpul funcționării: -25…70 °C
Umiditate relativă: 5…95 % la 55 °C fără condens
Tratament de protecție: Acoperire conformă
Altitudine de funcționare: 0...2000 m, 2000...5000 m cu factor de reducere a puterii
