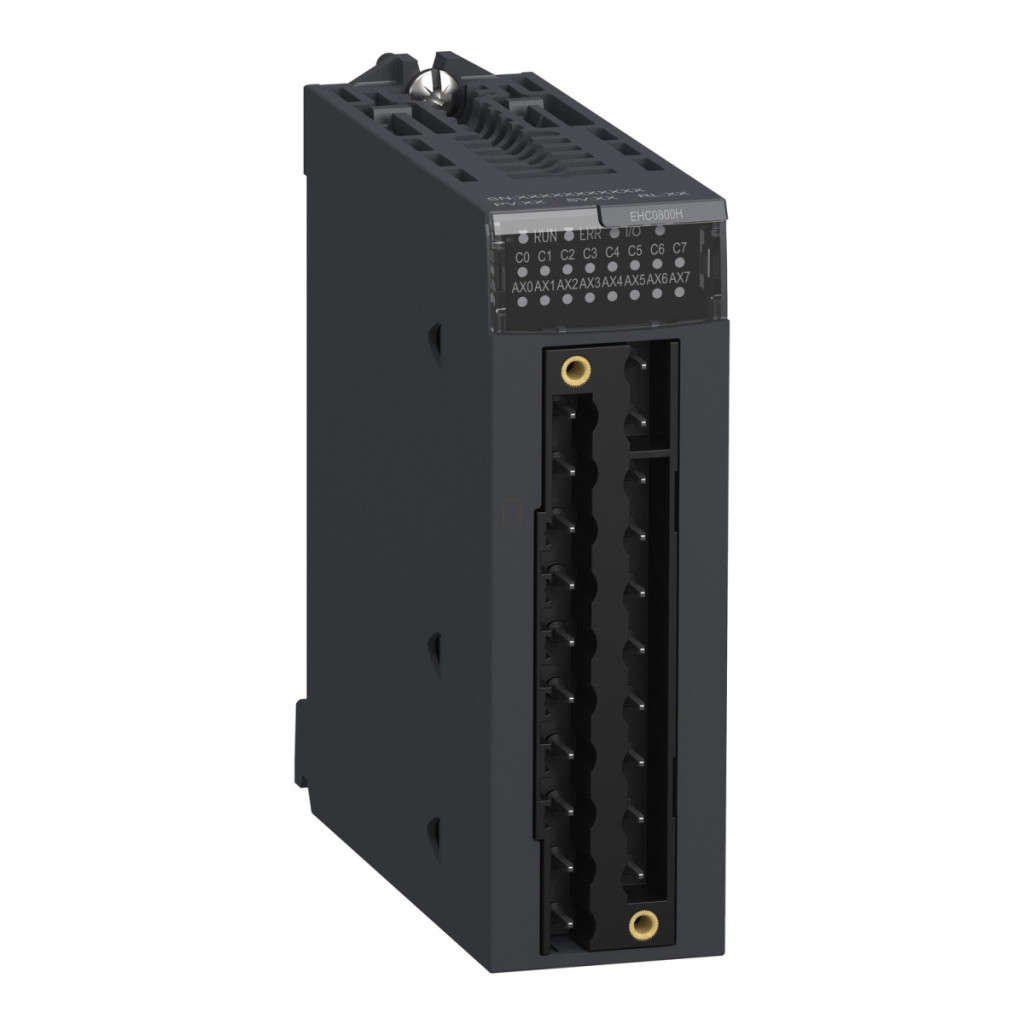

Schneider Electric BMXEHC0800H este un modul contor robust, de mare viteză, conceput pentru platforma de automatizare Modicon M340. Proiectat special pentru condiții de mediu dificile, acest modul dispune de 8 canale de numărare independente, fiecare suportând o frecvență maximă de numărare de până la 10.000 Hz, ceea ce îl face ideal pentru detectarea precisă a semnalelor și impulsurilor rapide în medii industriale. Modulul BMXEHC0800H oferă o versatilitate excepțională cu multiple moduri de operare, inclusiv numărarea evenimentelor, numărarea în sus/în jos, numărarea în buclă (modulo), măsurarea frecvenței, decrementarea și numărarea pe 32 de biți. Modulul are intrări de 24 V CC și este compatibil cu senzori de proximitate cu 2/3 fire între 19,2 și 30 V, precum și cu codificatoare incrementale cu ieșiri totem pole de 10-30 V. Consumul de curent de intrare este de 2 mA la 11 V, în timp ce nivelurile de tensiune garantate sunt bine definite: 11-30 V (minimum 6 mA) pentru logica 1 și mai puțin de 5 V (maximum 1,5 mA) pentru logica 0. Conexiunea electrică se realizează printr-un conector cu 20 de pini. Modulul este deosebit de potrivit pentru utilizarea în condiții de mediu extreme, deoarece funcționează în mod fiabil la temperaturi ambientale cuprinse între -25 °C și +70 °C. Are un grad de protecție IP20 și o gamă de umiditate relativă de 10-95% fără condens. Produsul este certificat conform numeroase standarde internaționale, inclusiv CE, UL, CSA, RCM, EAC, Merchant Navy și ATEX Zona 2/22. Rezistența sa la mediul înconjurător este deosebit de remarcabilă: este rezistent la gaz, praf, nisip și sare, precum și la mucegai și spori fungici. Acoperirea conformă crește și mai mult nivelul de protecție al modulului împotriva influențelor mediului. BMXEHC0800H are un consum de curent de 200 mA de la magistrala de 3,3 V CC și 80 mA de la sursa de alimentare a senzorului de 24 V CC. Modulul are format standard și o tensiune de izolare de 1500 V timp de 60 de secunde. Timpul de ciclu este de 5 ms, ceea ce permite timpi de răspuns rapizi în aplicațiile de control. Limitele de tensiune de intrare depind de temperatură: 19,2-30 V la 60 °C și 26,4 V la 70 °C. Modulul poate fi utilizat în rack-urile Schneider Electric din seria BMXXBP de diferite dimensiuni (BMXXBP0400/0400H, BMXXBP0600/0600H, BMXXBP0800/0800H, BMXXBP1200/1200H). În medii cu perturbări puternice, se recomandă utilizarea kitului de protecție electromagnetică BMXXSP pentru o funcționare mai fiabilă.
Schneider Electric Modicon X80 - BMXEHC0800H - modul de extindere expert, placă contor de mare viteză, 8 canale, date tehnice consolidate
Caracteristici principale
Familia de produse: Platforma de automatizare Modicon M340
Tipul produsului: Modul contor
Aplicație specifică: Medii dure
Număr de canale: 8
Frecvență maximă de contorizare: 10000 Hz
Număr de intrări: 2 (mod simplu), 3 (mod special bifazic)
Compatibilitate intrare: 19,2...30 V senzor de proximitate cu 2 fire/3 fire, codificator incremental cu ieșiri push-pull, 10...30 V totem pole
Tensiune de intrare: 24 V CC tip 3
Informații suplimentare
Funcții contor: Numărare evenimente, Numărare sus/jos, Numărare buclă (modulo), Măsurare frecvență, numărătoare inversă, numărare cu contor pe 32 de biți
Timp de ciclu: 5 ms
Tensiune de izolare: 1500 V timp de 60 de secunde
Tip intrare: Viteză mare
Limite tensiune intrare: 19,2...30 V la 60 °C, 26,4 V la 70 °C
Curent de intrare: 2 mA la 11 V
Stare de tensiune garantată 1: 11...30 V
Stare curent garantat 1: >= 6 mA
Stare tensiune garantată 0: < 5 V
Stare curent garantat 0: <= 1,5 mA
Conexiune electrică: 1 conector cu 20 pini
Consum de curent: 200 mA la magistrala de 3,3 V CC, 80 mA la senzorul de 24 V CC
Format modul: Standard
Caracteristici de mediu
Temperatura ambiantă de funcționare: -25...70 °C
Umiditate relativă: 10...95% fără condensare
Grad de protecție IP: IP20
Standarde și certificări
Directive: 2014/35/UE - Directiva privind tensiunea joasă, 2014/30/UE - Compatibilitate electromagnetică, 2014/34/UE - Directiva ATEX
Certificări de produs: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX Zona 2/22, IECEx Zona 2/22
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, EN/IEC 61000-6-5 (interfață de tip 1 și tip 2), EN/IEC 61850-3 (locație G), IEC 60079-0
Rezistență specială la mediu
Caracteristici de mediu: Clasa de etanșeitate la gaze Gx conform ISA S71.04, Clasa de etanșeitate la gaze 3C4 conform IEC 60721-3-3, Clasa de etanșeitate la praf 3S4 conform IEC 60721-3-3, Clasa de rezistență la nisip 3S4 conform IEC 60721-3-3, Nivel de rezistență la sare 2 conform IEC 68252, Clasa de rezistență la mucegai 3B2 conform IEC 60721-3-3, Clasa de rezistență la sporii fungici 3B2 conform IEC 60721-3-3
Locație periculoasă: Clasa I, Diviziunea 2
Tratament de protecție: Acoperire conformă
Dimensiuni
Când este montat pe rafturi diferite, dimensiunea a variază:
BMXXBP0400 și BMXXBP0400H: 242,4 mm (9,54 in) BMXXBP0600 și BMXXBP0600H: 307,6 mm (12,11 in) BMXXBP0800 și BMXXBP0800H: 372,8 mm (14,68 in) BMXXBP1200 și BMXXBP1200H: 503,2 mm (19,81 in)
