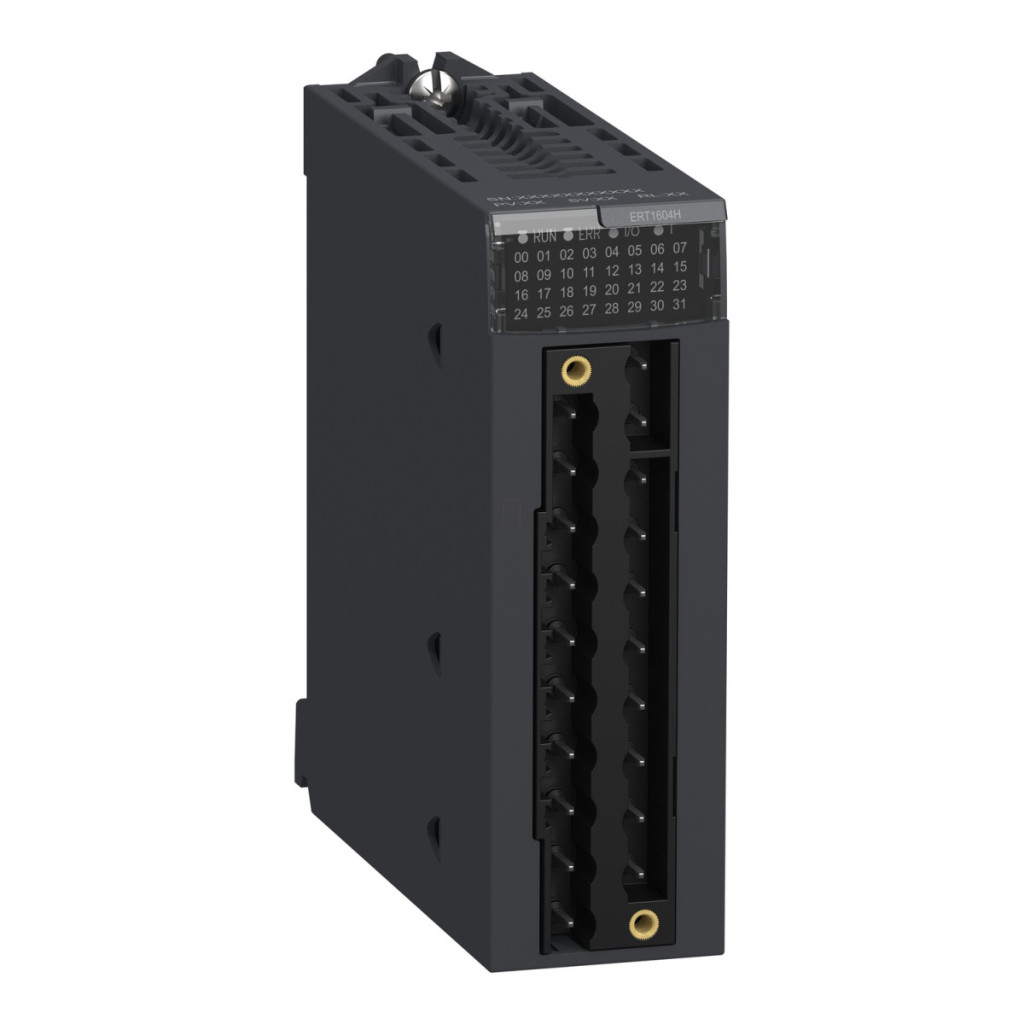

Schneider Electric BMXERT1604H este un modul de intrare multifuncțional profesional care aparține familiei de produse Modicon X80 și este proiectat special pentru utilizarea în condiții de mediu dificile. Acest modul cu 16 intrări funcționează într-un interval de tensiune de 24/24...125 V și este potrivit în special pentru sistemele de automatizare industrială în care sunt necesare marcarea precisă a timpului și funcționarea fiabilă. Una dintre caracteristicile remarcabile ale modulului BMXERT1604H este marcarea temporală de 1 milisecundă, care permite urmărirea extrem de precisă a proceselor. Modulul acceptă protocoalele de sincronizare temporală DCF77 și IRIG-B, asigurând o sincronizare perfectă cu restul sistemului. Intrările sunt împărțite în patru grupuri, fiecare cu 4 intrări pentru gestionarea semnalelor de proces. Acest design oferă o mare flexibilitate pentru diferite aplicații. Funcția de schimbare la cald permite înlocuirea modulului fără oprirea sistemului, minimizând timpul de nefuncționare în aplicații critice. Modulul acceptă o gamă largă de tensiuni de alimentare: 24 V CC (interval 19-30 V), 48-60 V CC (interval 38-75 V) și 110-125 V CC (interval 88-156 V). Tensiunile și curenții de comutare sunt, de asemenea, variați: 6,7 mA pentru 24 V, 2,5 mA pentru 48 V și 60 V și 1,3 mA pentru 110 V și 125 V pentru intrările de proces. Consumul maxim de energie este de 4 W, în timp ce consumul de curent este de 30 mA la 24 V CC și 130 mA la 3,3 V CC. Modulul oferă un nivel ridicat de izolare: 2500 V CC timp de 60 de secunde între magistrală și intrarea discretă, 1400 V CC timp de 60 de secunde între magistrală și IRIG/DCF și 2500 V CC timp de 60 de secunde între intrarea discretă și IRIG/DCF, oferind o siguranță sporită pentru sistem. Avantajele suplimentare ale BMXERT1604H includ filtrarea anti-rebotare configurabilă (0-255 ms), o perioadă de eșantionare de 0,5 ms și un timp de achiziție a datelor de 1 ms. Starea modulului este indicată de mai multe LED-uri: un LED verde pentru funcționarea firmware-ului și a modulului (RUN), un LED verde pentru starea intrării codului de timp (T), un LED roșu pentru erorile modulului (ERR), un LED roșu pentru întreruperea alimentării cu energie (I/O) și 16 LED-uri pentru afișarea stării intrărilor (0...15). În ceea ce privește caracteristicile fizice, modulul are o lățime de 32 mm, o înălțime de 100 mm și o adâncime de 86 mm, permițând o instalare compactă în dulapul de comandă. Modulul poate fi utilizat la temperaturi de funcționare cuprinse între -25 °C și 70 °C, iar intervalul de temperatură de depozitare este cuprins între -40 °C și 85 °C. În ceea ce privește umiditatea relativă, poate funcționa într-un mediu cu umiditate de 95% fără condens și are protecție conformă împotriva influențelor nocive ale mediului.
Date tehnice BMXERT1604H
Caracteristici principale
Familia de produse: Modicon X80
Tipul produsului sau componentului: Modul de intrare multifuncțional
Funcții suplimentare
Funcție disponibilă: Hot swap
Înregistrarea datelor: marcaj temporal de 1 ms
Protocol de sincronizare temporală: DCF77, IRIG-B
Gruparea canalelor: 4 grupuri, fiecare cu 4 intrări pentru intrări de proces
Caracteristici electrice
Tensiune nominală de alimentare [Us]: 24 V c.c. (interval de tensiune: 19...30 V), 48...60 V CC (interval de tensiune: 38...75 V), 110...125 V CC (interval de tensiune: 88...156 V)
Tensiune de comutare: 125 V la 1,3 mA pentru intrarea de proces, 110 V la 1,3 mA pentru intrarea de proces, 60 V la 2,5 mA pentru intrarea de proces, 48 V la 2,5 mA pentru intrarea de proces, 24 V la 6,7 mA pentru intrarea de proces
Consum maxim de energie: 4 W pentru intrarea de proces
Consum curent: 30 mA la 24 V CC, 130 mA la 3,3 V CC
Tensiune de izolare: 2500 V CC timp de 60 de secunde între magistrală și intrare discretă, 1400 V CC timp de 60 de secunde între magistrală și IRIG/DCF, 2500 V CC timp de 60 de secunde între intrare discretă și IRIG/DCF. Configurabil de la 0 la 255 ms Timp de eșantionare: 0,5 ms Timp de achiziție a datelor: 1 ms Indicatori locali 1 LED (verde) pentru funcționarea firmware-ului și a modulului (RUN) 1 LED (verde) pentru starea intrării codului de timp (T)
1 LED (roșu) pentru eroare modul (ERR)
1 LED (roșu) pentru întreruperea alimentării (I/O)
16 LED-uri pentru starea intrării (0...15)
Dimensiuni
Lățime: 32 mm
Înălțime: 100 mm
Adâncime: 86 mm
Condiții de mediu
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -40...85 °C
Umiditate relativă: 95% fără condens
Tratament de protecție: Acoperire conformă
Altitudine de funcționare: 0...2000 m, 2000...5000 m
Standarde și certificări
Directive: 2014/35/UE - Directiva privind joasa tensiune, 2014/30/UE - Compatibilitate electromagnetică
Certificări de produs: CE, UL, CSA, RCM, EAC, Marina comercială
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, EN/IEC 61000-6-5 (interfață de tip 1 și tip 2), EN/IEC 61850-3 (locație G)
Caracteristici de rezistență la mediul înconjurător
Clasa de rezistență la gaze: Gx conform ISA S71.04, 3C4 conform IEC 60721-3-3
Clasa de rezistență la praf: 3S4 conform IEC 60721-3-3 Clasa de rezistență la nisip: 3S4 conform IEC 60721-3-3 Nivel de rezistență la sare: Nivel 2 conform IEC 68252 Clasa de rezistență la mucegai: 3B2 conform IEC 60721-3-3
Clasa de rezistență la sporii fungici: 3B2 conform IEC 60721-3-3
Clasa de zonă periculoasă: Clasa I, Divizia 2
