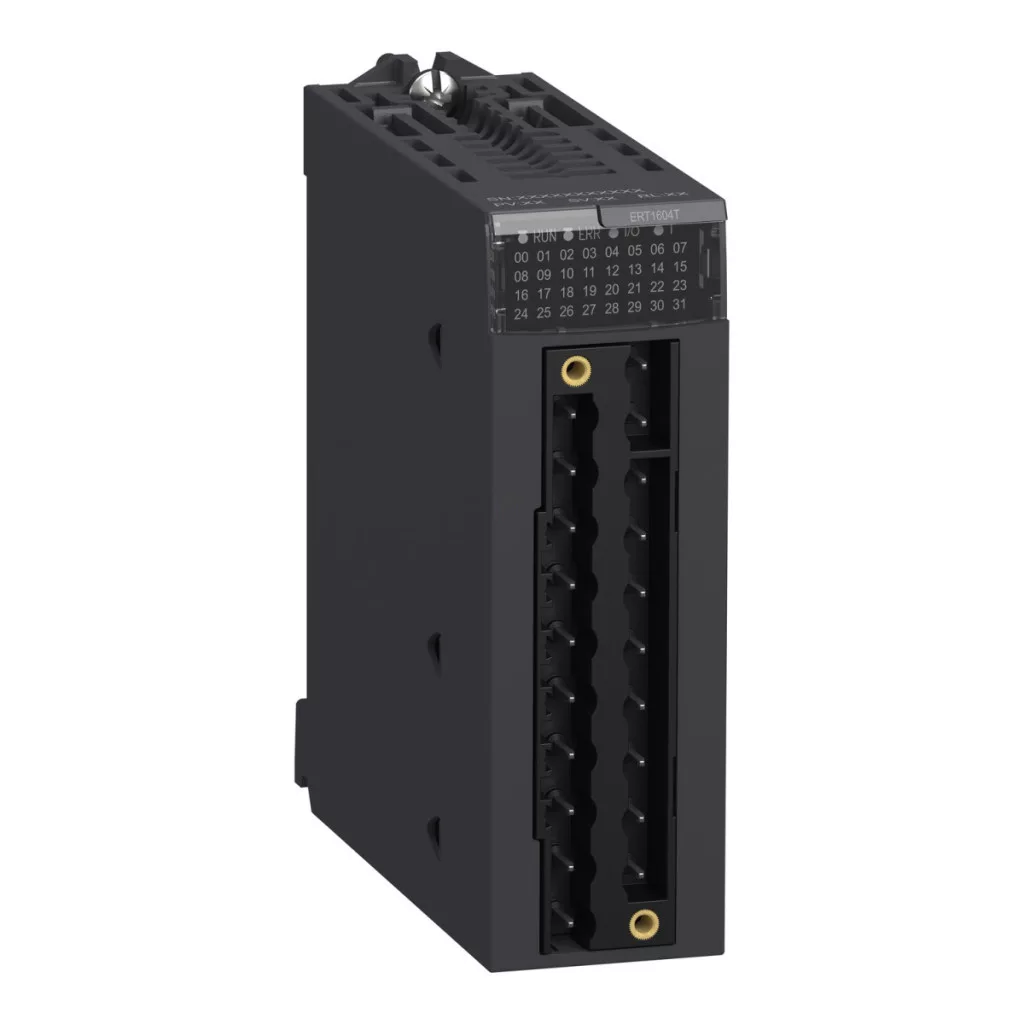

Schneider Electric BMXERT1604T este un modul de intrare versatil și multifuncțional din familia de produse Modicon X80, cu 16 canale de intrare și conceput special pentru sistemele de automatizare industrială. Acest modul este deosebit de util în aplicații în care sunt necesare marcarea precisă a timpului și înregistrarea fiabilă a datelor de proces în diferite intervale de tensiune. Modulul BMXERT1604T funcționează în intervale de tensiune de 24 V c.c., 48-60 V c.c. și 110-125 V c.c., oferind o soluție extrem de flexibilă pentru o varietate de medii industriale. Canalele de intrare sunt împărțite în 4 grupe, fiecare cu 4 intrări, permițând o gestionare eficientă a semnalelor. Una dintre caracteristicile remarcabile ale modulului este marcarea temporală de 1 ms, care poate fi esențială în aplicații în care sincronizarea precisă a evenimentelor este esențială. Protocoalele de sincronizare a timpului includ DCF77 și IRIG-B, asigurând compatibilitatea cu diferite sisteme de sincronizare. Una dintre caracteristicile tehnice remarcabile ale modulului este funcția de schimbare la cald, care permite înlocuirea modulului fără oprirea sistemului, minimizând astfel timpul de nefuncționare. Valorile tensiunii de comutare variază foarte mult: 125 V la 1,3 mA, 110 V la 1,3 mA, 60 V la 2,5 mA, 48 V la 2,5 mA și 24 V la 6,7 mA pentru intrările de proces. Consumul maxim de energie este de numai 4 W, în timp ce consumul de curent este de 30 mA la 24 V c.c. și 130 mA la 3,3 V c.c. Modulul are caracteristici excelente de izolare: 2500 V CC timp de 60 de secunde între magistrală și intrările discrete, 1400 V CC timp de 60 de secunde între magistrală și IRIG/DCF și 2500 V CC timp de 60 de secunde între intrările discrete și IRIG/DCF. Filtrarea anti-rebot poate fi configurată între 0 și 255 ms, perioada de eșantionare este de 0,5 ms, iar timpul de achiziție este de numai 1 ms, asigurând o procesare rapidă și precisă a datelor.
Schneider Electric Modicon X80 - BMXERT1604T - date tehnice modul de expansiune expert
Date generale
Familia de produse: Modicon X80
Tipul produsului: Modul de intrare multifuncțional
Funcție: Capacitate de schimbare la cald
Înregistrarea datelor: marcaj temporal de 1 ms
Protocol de sincronizare temporală: DCF77, IRIG-B
Grupare canale: 4 grupuri, fiecare cu 4 intrări pentru intrări de proces
Caracteristici electrice
Tensiune nominală de alimentare [Us]: 24 V c.c. (interval de tensiune: 19...30 V), 48...60 V CC (interval de tensiune: 38...75 V), 110...125 V CC (interval de tensiune: 88...156 V)
Tensiune de comutare: 125 V la 1,3 mA pentru intrarea de proces, 110 V la 1,3 mA pentru intrarea de proces, 60 V la 2,5 mA pentru intrarea de proces, 48 V la 2,5 mA pentru intrarea de proces, 24 V la 6,7 mA pentru intrarea de proces
Consum maxim de energie: 4 W pentru intrarea de proces
Consum de curent: 30 mA la 24 V CC, 130 mA la 3,3 V CC
Tensiune de izolare: 2500 V CC timp de 60 de secunde între magistrală și intrare discretă, 1400 V CC timp de 60 de secunde între magistrală și IRIG/DCF, 2500 V CC timp de 60 de secunde între intrarea discretă și IRIG/DCF
Filtrare anti-rebot: Configurabilă între 0-255 ms
Timp de eșantionare: 0,5 ms
Timp de achiziție: 1 ms
Indicatori locali
1 LED (verde) pentru funcționarea firmware-ului și a modulului (RUN)
1 LED (verde) pentru indicarea stării intrării codului de timp (T)
1 LED (roșu) pentru indicarea erorii modulului (ERR)
1 LED (roșu) pentru indicarea întreruperii alimentării (I/O)
16 LED-uri pentru indicarea stării intrării (0...15)
Caracteristici fizice
Lățime: 32 mm
Înălțime: 100 mm
Adâncime: 86 mm
Condiții de mediu
Temperatura ambiantă de funcționare: -25…70 °C
Temperatură ambiantă de depozitare: -40…85 °C
Umiditate relativă:95% fără condensare
Altitudine de funcționare: <= 4000 m
Standarde și certificări
Directive: 2014/35/UE - Directiva privind joasa tensiune, 2014/30/UE - Compatibilitate electromagnetică
Certificări de produs: CE, RCM, CSA, EAC, Merchant Navy, UL
Standarde: IEC 61010-2-201, IEC 61131-2, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201
Caracteristici de mediu
Clasa de rezistență la gaze: Gx, 3C4
Clasa de rezistență la praf: 3S4
Clasa de rezistență la nisip: 3S4
Nivel de rezistență la sare: 2
Clasa de rezistență la mucegai: 3B2
Clasa de rezistență la spori fungici: 3B2
