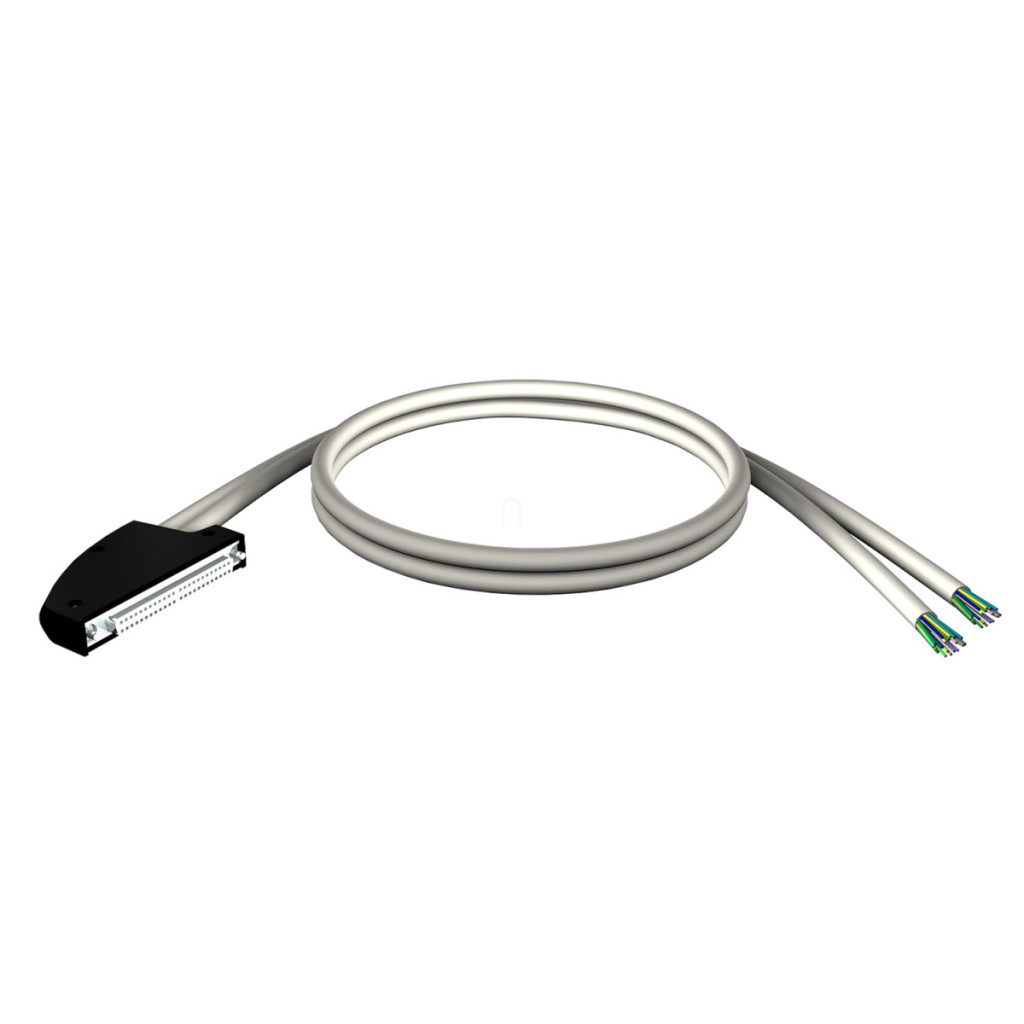

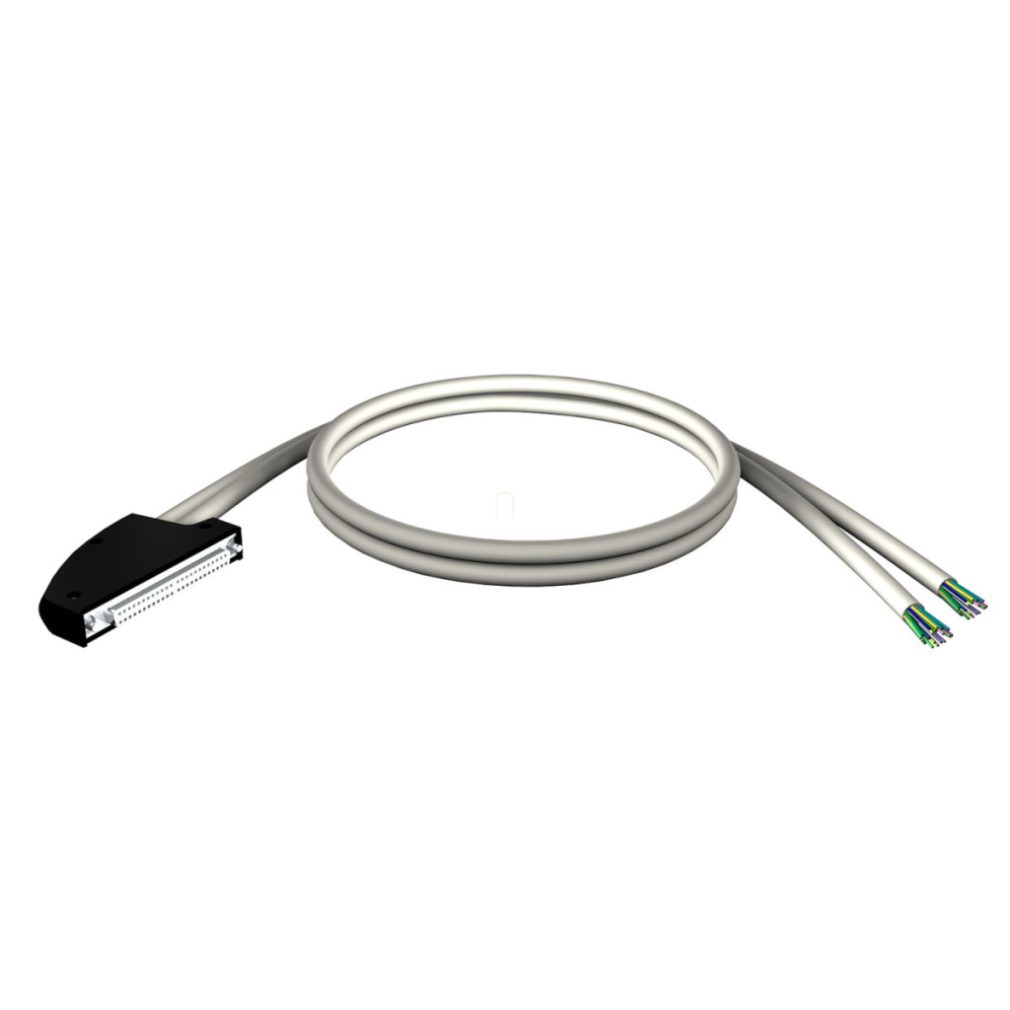

Cablul preasamblat Schneider Electric Modicon X80 BMXFCW303 este o soluție extrem de fiabilă și profesională pentru conectarea sistemelor de automatizare industrială. Acest cablu preasamblat de 3 metri a fost dezvoltat special pentru sistemele PLC din seria Modicon M340, asigurând o conectare fără probleme la modulele I/O cu o interfață de conectare cu 40 de pini. Cablul BMXFCW303 este format din două părți principale: un conector cu 40 de pini la un capăt și capete de cablu independente, codificate prin culori, la celălalt capăt, care sunt conforme cu standardul DIN 47100. Acest design facilitează considerabil cablarea și reduce posibilitatea apariției erorilor de cablare. Codificarea colorată variază de la alb la diverse culori de bază (maro, verde, galben, gri, roz, albastru, roșu, negru, violet) până la culori combinate (gri-roz, roșu-albastru, alb-verde, maro-verde, alb-galben, galben-maro, alb-gri, gri-maro, alb-roz, roz-maro), ceea ce facilitează semnificativ munca integratorilor de sisteme și a inginerilor electricieni. Parametrii tehnici ai BMXFCW303 sunt demni de remarcat: are un total de 40 de fire, fiecare cu o secțiune transversală de 0,324 mm², care respectă standardul AWG 22. Această secțiune transversală a firului este ideală pentru transmisia semnalului în medii industriale, asigurând proprietățile electrice și rezistența mecanică adecvate. Lungimea de 3 metri este, în general, suficientă pentru majoritatea aplicațiilor industriale în care trebuie acoperită distanța dintre PLC-ul situat în dulapul de comandă și modulele I/O externe sau senzorii. Cablul Schneider Electric BMXFCW303 este alegerea perfectă pentru profesioniștii din domeniul automatizării care doresc să creeze o cablare rapidă, fiabilă și standardizată în medii industriale. Cablarea preasamblată din fabrică reduce semnificativ timpul de cablare la fața locului, minimizează posibilitatea apariției erorilor și asigură fiabilitate pe termen lung. Produsul aparține familiei de produse Modicon X80, una dintre cele mai de succes platforme de automatizare industrială ale Schneider Electric.
Schneider Electric Modicon X80 - BMXFCW303 - conector FCN preasamblat și cablu 2X20 AWG, 3 m date tehnice
Informații generale
Familia de produse: Modicon X80
Tipul accesoriului/componentului separat: Cablu preasamblat
Denumirea accesoriului/componentului separat: Cablu preasamblat cu fire libere la un capăt
Funcția accesoriului/piesei separate: Pentru module I/O cu conectori cu 40 de pini
Caracteristici tehnice
Număr de cabluri: 2
Conexiune electrică: 1 conector cu 40 de pini, 2 capete cu fire libere codificate prin culori, în conformitate cu standardul DIN 47100
Lungimea cablului: 3 m
Numărul total de fire: 40
Secțiunea transversală a firului: 0,324 mm²
Dimensiune AWG: AWG 22
Schema de conectare
Cablul are un conector cu 40 de pini și capete libere codificate prin culori. Codificarea prin culori variază de la alb la diverse culori (maro, verde, galben, gri, roz, albastru, roșu, negru, violet) și culori combinate (gri-roz, roșu-albastru, alb-verde, maro-verde, alb-galben, galben-maro, alb-gri, gri-maro, alb-roz, roz-maro).
