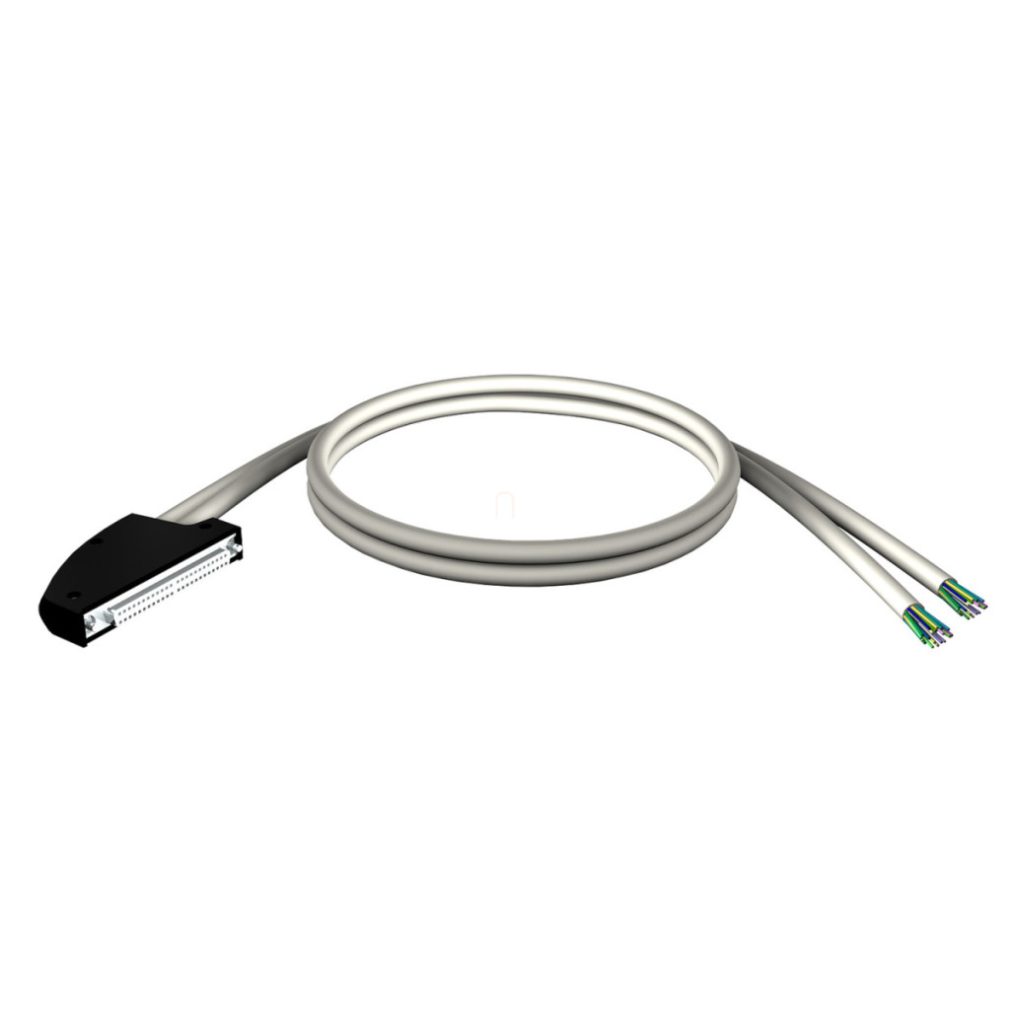

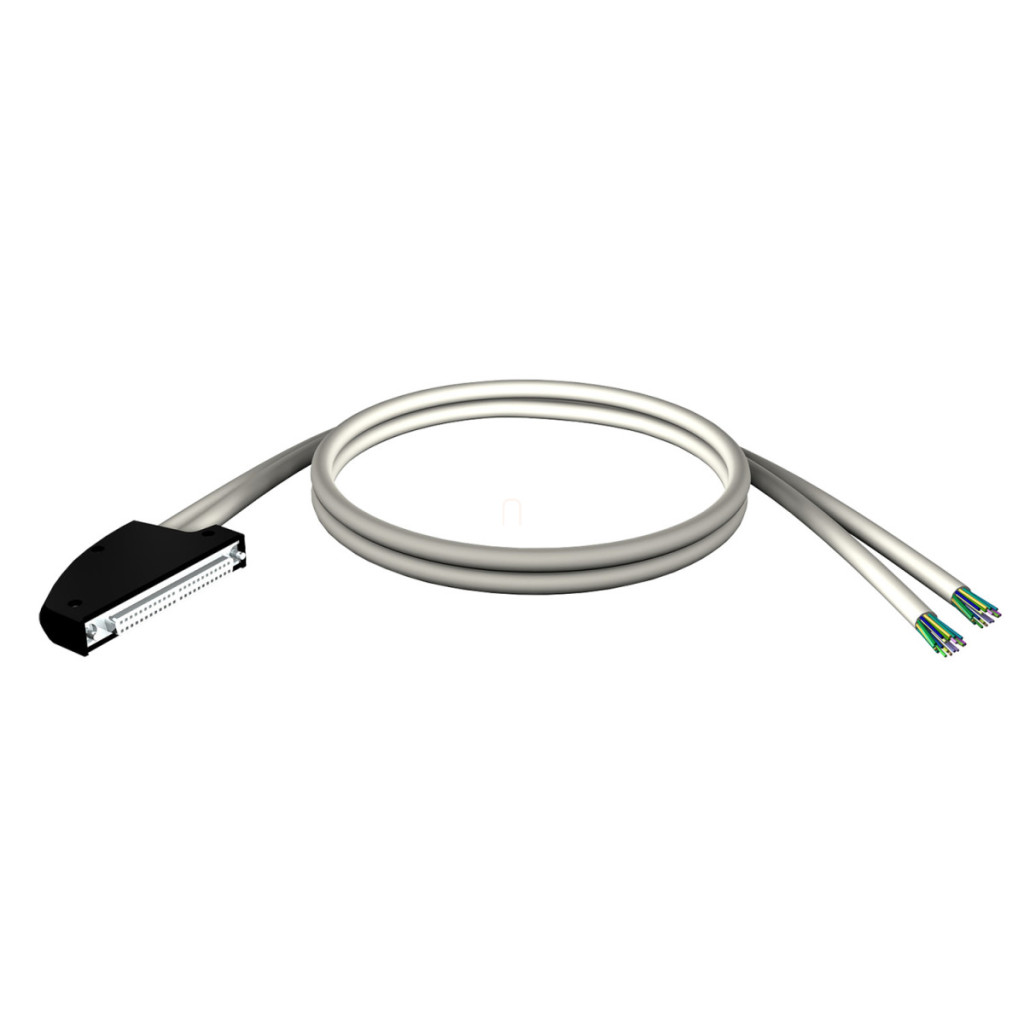

Conectorul FCN preasamblat Schneider Electric Modicon X80 BMXFCW503 și cablul cu 2x20 pini reprezintă o soluție profesională de automatizare industrială concepută special pentru modulele I/O ale sistemului Modicon M340. Acest set de cabluri preasamblate de 5 metri asigură o conexiune de înaltă calitate între sistemele de control și dispozitivele asociate acestora. Setul de cabluri BMXFCW503 are un conector cu 40 de pini la un capăt și capete de cablu neizolate, codificate prin culori, la celălalt capăt, care sunt conforme cu standardul DIN 47100. Codificarea colorată facilitează foarte mult instalarea și întreținerea, deoarece permite identificarea clară a fiecărui fir. Sistemul, format din două cabluri separate, conține un total de 40 de fire, fiecare cu o secțiune transversală de 0,324 mm² (AWG 22), ceea ce este ideal pentru o transmisie fiabilă a semnalului în medii industriale. Impedanța relativă a cablului este de 10 MOhm la tensiuni de 50 V sau mai mici și de 100 MOhm în intervalul 50-250 V. Setul de cabluri preasamblate BMXFCW503 este compatibil cu familia de produse Modicon X80 și este proiectat special pentru module I/O cu conectori cu 40 de pini. Acest cablu conector reduce semnificativ timpul de instalare și minimizează posibilitatea apariției erorilor de cablare, ceea ce este deosebit de important în aplicațiile industriale critice. Codificarea precisă a culorilor și designul standardizat permit proiectanților de sisteme și personalului de întreținere să identifice cu ușurință cablurile individuale, accelerând atât instalarea inițială, cât și depanarea ulterioară. Produsul este conform cu cele mai stricte standarde industriale, inclusiv CSA C22.2 nr. 142, EN/IEC 61131-2 și UL 508, asigurând o funcționare fiabilă și compatibilitate cu standardele internaționale. Kitul de cabluri BMXFCW503 este recomandat pentru procesele de fabricație, liniile de producție, automatizarea clădirilor sau orice alt sistem de automatizare industrială în care se utilizează platforma Modicon X80. Produsul include o schemă detaliată de cablare care arată clar alocarea pinilor conectorilor și dispunerea firelor codificate prin culori, facilitând instalarea și întreținerea.
Schneider Electric Modicon X80 - BMXFCW503 - conector FCN asamblat și cablu 2X20 AWG, 5 m date tehnice
Date generale
Familia de produse: Modicon X80
Tip accesoriu/piesă: Set de cabluri preasamblate
Denumire accesoriu/piesă: Set de cabluri preasamblate cu capete libere la un capăt
Funcția accesoriului/piesei: Pentru module I/O cu conectori cu 40 de pini
Caracteristici tehnice
Număr de cabluri: 2
Conexiune electrică: 1 conector cu 40 de pini, 2 capete libere de cablu codificate prin culori în conformitate cu DIN 47100
Lungimea cablului: 5 m
Numărul total de fire: 40
Secțiunea transversală a firului: 0,324 mm²
Dimensiune AWG: AWG 22
Impedanță relativă: 10 MOhm <= 50 V, 100 MOhm 50...250 V
Greutate netă: 1,49 kg
Mediu
Standarde: CSA C22.2 Nr. 142, EN/IEC 61131-2, UL 508
Schema de conectare
Codificarea detaliată a culorilor și alocarea pinilor pentru conectarea cablului BMXFCW503 se găsesc în documentația produsului.
