Schneider Electric BMXMSP0200 este un modul PTO (Pulse Train Output) de înaltă calitate din familia de produse Modicon X80, conceput pentru sarcini precise de control al mișcării în medii industriale. Acest modul de expansiune versatil are 2 canale independente, permițând efectuarea simultană a două sarcini de mișcare separate. BMXMSP0200 este ideal pentru aplicații industriale care necesită poziționare precisă și control al mișcării, cum ar fi robotica, mașinile-unelte sau liniile de producție automatizate. Modulul oferă 4 intrări discrete care funcționează la 24 V c.c. și necesită un curent de intrare de 4,3 mA. Intrările sunt de diferite tipuri, inclusiv intrări de origine de tip curent de scurgere, intrări de comutator de proximitate și comutator de limită și intrări de contor de poziție, toate fiind conforme cu specificațiile IEC 61131-2 Tip 3. Aceste intrări sunt, de asemenea, compatibile cu comutatoarele de proximitate cu 2 și 3 fire în intervalul de tensiune 19,2-30 V. BMXMSP0200 oferă funcționalitate de ieșire de înaltă performanță, cu o frecvență de ieșire de până la 200 kHz. Compatibilitatea ieșirii se extinde la convertoare de semnal (USIC), dispozitive RS422 (cu curent de intrare de 7 mA) și intrări de tip sursă cuprinse între 5 V și 24 V. Modulul poate fi utilizat în diverse configurații, cum ar fi 200 kHz <0,5 m pentru USIC și VW3M8210R05, 100 kHz <5 m pentru circuite de intrare cu sursă normală și 200 kHz <10 m pentru circuite compatibile RS422. Această flexibilitate permite utilizarea eficientă într-o varietate de medii de aplicare. Caracteristicile tehnice ale modulului Schneider Electric BMXMSP0200 includ curent de ieșire discret (50 mA), curent pe canal (0,4 A) și diverse funcții de protecție, cum ar fi protecția la suprasarcină și scurtcircuit, utilizând limitarea curentului și întrerupătoare electronice. Diodele integrate pe intrări și diodele montate invers pe ieșiri asigură protecție împotriva polarității inverse. Modulul are o izolație primară și secundară de 1500 Vrms, dar nu există izolație între canale. Rezistența de izolație depășește 10 MOhm, ceea ce asigură o izolație electrică excelentă. Din perspectiva interfeței cu utilizatorul, modulul oferă mai mulți indicatori LED pentru afișarea stărilor de funcționare: 1 LED verde pentru funcționarea modulului (RUN), 1 LED roșu pentru erori externe (I/O), 1 LED roșu pentru erori interne și erori ale modulului (ERR), 1 LED verde pentru descărcare (DL) și 8-8 LED-uri verzi pentru a indica starea celor două canale (CH00 și CH01). Conexiunea electrică se realizează prin intermediul a doi conectori cu 28 de pini, ceea ce facilitează instalarea și întreținerea. Formatul standard al modulului asigură compatibilitatea cu sistemul Modicon X80.

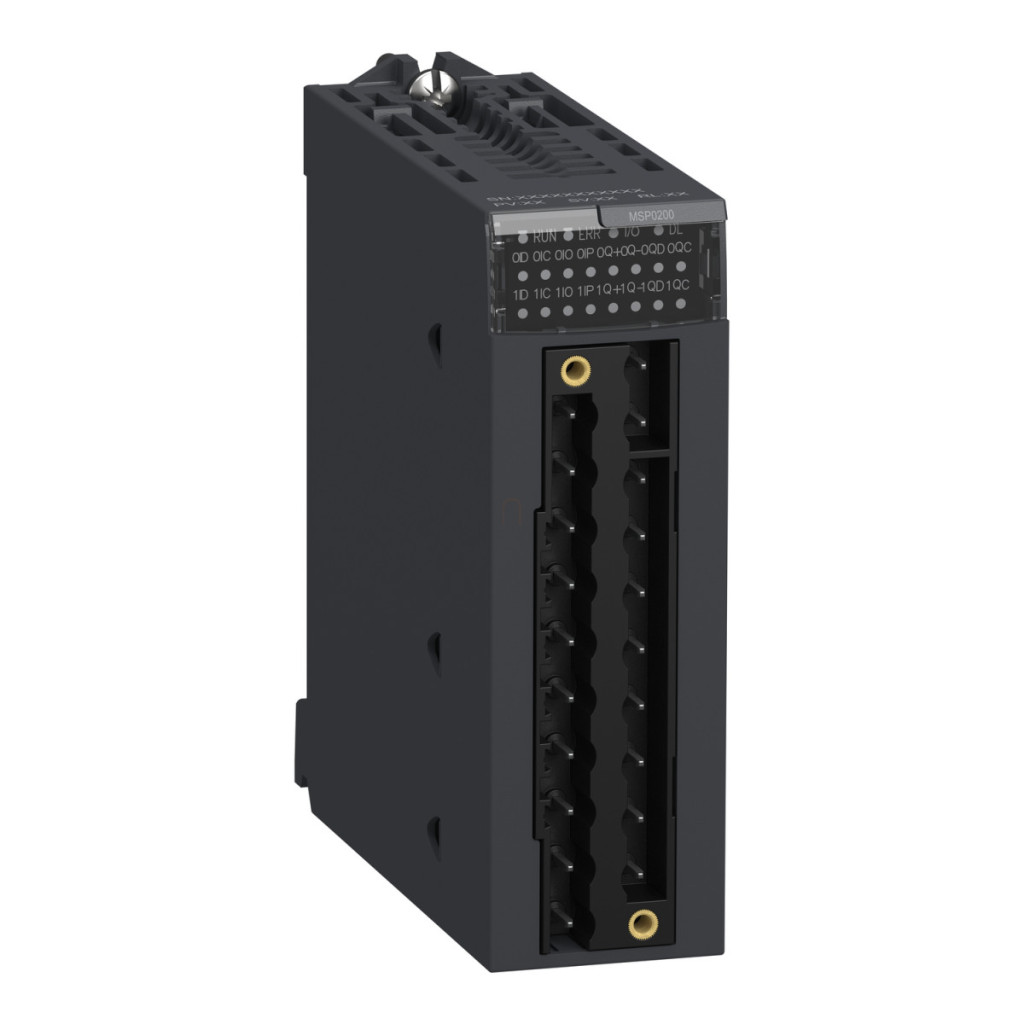

Schneider Electric Modicon X80 - BMXMSP0200 - modul de expansiune expert, controler de mișcare PTO, date tehnice pentru 2 canale
Specificații generale
Familia de produse: Modicon X80
Tipul produsului: modul PTO
Număr de canale: 2
Număr de intrări: 4
Caracteristici intrare
Tip intrare discretă:
- Intrare curent de scurgere da origine, conform IEC 61131-2 tip 3
- Intrare curent de scurgere da aproximare și intrare comutator de limită, conform IEC 61131-2 tip 3
- Intrare contor de poziție cu absorbție sau sursă de curent, conform IEC 61131-2 tip 3
- Intrare semnal de urgență, gata de acționare cu absorbție sau sursă de curent, conform IEC 61131-2 tip 3. Compatibilitate intrare: comutator de proximitate cu 2 fire/3 fire 19,2...30 V conform IEC 947-5-2
Tensiune de intrare: 24 V CC
Curent de intrare: 4,3 mA
Tensiune garantată în stare 1: >= 11 V
Curent garantat în stare 1: >= 2 mA
Tensiune garantată în stare 0: 5 V
Curent garantat în stare 0: <= 1,5 mA
Timp de răspuns:
- < 200 μs pentru intrarea de poziție gata și intrarea de acționare gata
- < 60 μs pentru intrarea de origine și intrarea comutatorului de proximitate
Caracteristici de ieșire
Număr de ieșiri: 1 ieșire de impuls, 2 ieșiri auxiliare
Compatibilitate ieșire:
- Convertor de semnal (USIC)
- RS422, intrare 7 mA
- Intrare sursă, 5 V - 24 V
Frecvență ieșire:
- 200 kHz <0,5 m cu USIC și VW3M8210R05
- 100 kHz <5 m cu circuit de intrare sursă normal
- 200 kHz <10 m cu circuit compatibil RS422
Curent de ieșire discret: 50 mA
Curent pe canal: 0,4 A
Tensiune de ieșire: 24 V CC
Limite de tensiune de ieșire: 19...30 V
Curent maxim de scurgere: 0,05 mA în starea 0
Tensiune reziduală: 0,15 V în starea 1
Timp de răspuns la ieșire: 1,2...1,5 ms la apariție, 1,2...1,5 ms la dispariție
Impedanță ohmică de sarcină: 15000 Ohmi
Funcții de protecție
Protecție la suprasarcină la ieșire: Limitator de curent și întrerupător electronic
Protecție la scurtcircuit la ieșire: Limitator de curent și întrerupător electronic
Protecție la polaritate inversă: Diodă montată invers integrată la ieșire și intrare
Izolație și marcaje
Izolație între canale: Niciuna
Izolarea între primar și secundar: 1500 Vrms
Rezistența de izolare: > 10 MOhm
Indicație locală:
- 1 LED (verde) funcționare modul (RUN)
- 1 LED (roșu) defect extern (I/O)
- 1 LED (roșu) defect intern, defecțiune modul (ERR)
- 1 LED (verde) descărcare (DL)
- 8 LED-uri (verde) stare canal (CH00)
- 8 LED-uri (verde) stare canal (CH01)
Caracteristici fizice
Conexiune electrică: 2 conectori cu 28 de pini
Format modul: Standard
Condiții de mediu
Temperatură ambiantă de funcționare: -25...70 °C
Factor de reducere: Niciunul
Certificări
CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX Zona 2/22, IECEx Zona 2/22
Standarde
IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, IEC 61000-6-5, IEC 61850-3, IEC 60079-0
Caracteristici de mediu: Locație periculoasă Clasa I, Divizia 2
