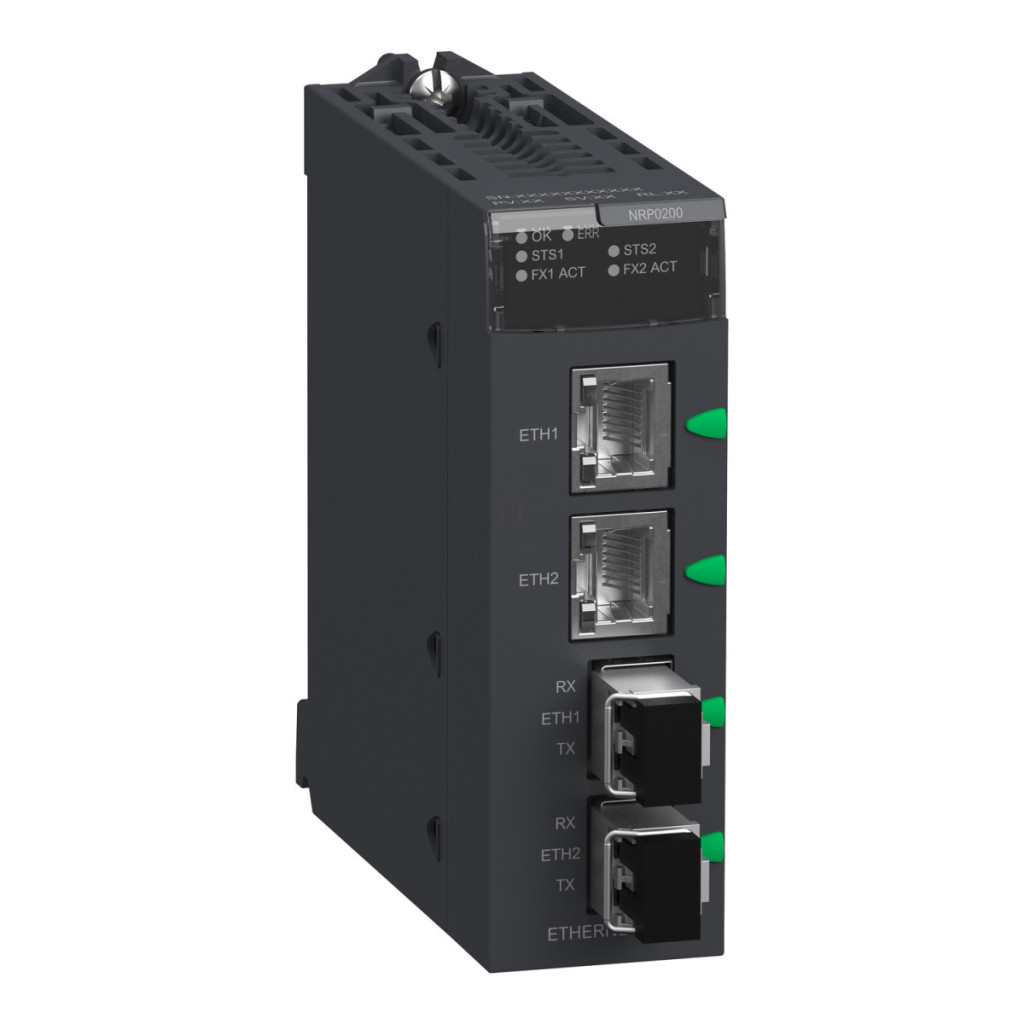

Schneider Electric Modicon X80 BMXNRP0200C este un modul convertor optic premium, special conceput pentru utilizarea în medii dificile. Acest dispozitiv convertor multimod, cu 2 canale, 100 Mb, optic/cupru, este soluția ideală pentru mediile industriale în care limitările cablurilor tradiționale din cupru sau interferențele electromagnetice reprezintă o provocare pentru transmiterea fiabilă a datelor. Convertorul BMXNRP0200C are caracteristici tehnice remarcabile: funcționează la o tensiune nominală de 24 V, cu un consum de curent tipic de 140 mA (maxim 200 mA). Dispozitivul are două conectori RJ45 cu porturi Ethernet 100BASE-TX (conforme cu standardul IEEE 802.3u) și două porturi optice care funcționează ca porturi Ethernet 100BASE-FX (de asemenea conforme cu standardul IEEE 802.3u). Transmisia optică a datelor se realizează la o lungime de undă de 1310 nm și poate transmite semnale până la o distanță de 2000 de metri. Parametrii de atenuare ai convertorului sunt -23,5...-14 dB (50/125 µm) și -20...-14 dB (62,5/125 µm). Dispozitivul are un timp de creștere/scădere de 3 ns și o sensibilitate a receptorului de -31...-14 dBm, ceea ce este ideal pentru aplicații industriale profesionale. Modicon X80 BMXNRP0200C are un design fizic compact și robust: 32 mm lățime, 100 mm înălțime, 86 mm adâncime, cu o greutate netă de numai 203 g. Indicatorii de stare includ 1 LED verde (starea alimentării), 1 LED roșu (starea erorii - ERR), 2 LED-uri verzi (starea conexiunii) și 2 LED-uri verzi (starea și activitatea portului optic), facilitând monitorizarea tuturor aspectelor legate de funcționare. Dispozitivul dispune, de asemenea, de o funcție de schimbare la cald, care permite introducerea sau scoaterea acestuia dintr-un sistem în funcțiune, minimizând timpul de nefuncționare al sistemului în timpul întreținerii. O caracteristică deosebit de valoroasă a Modicon X80 BMXNRP0200C este capacitatea sa de a rezista la condiții de mediu dure. Intervalul său de temperatură de funcționare este de -25...60 °C, temperatura de depozitare este de -40...85 °C, iar toleranța la umiditate relativă este de 0...95%. Dispozitivul are un înveliș conform pentru o protecție sporită. BMXNRP0200C respectă o serie de standarde și directive importante, inclusiv 2014/35/UE (joasă tensiune), 2014/30/UE (compatibilitate electromagnetică) și 2014/34/UE (ATEX). Certificările sale includ CE, UL, CSA, RCM, EAC, Merchant Navy, precum și ATEX și IECEx Zona 2/22. Prin urmare, îndeplinește cele mai înalte standarde internaționale de siguranță și calitate. Nivelul de protecție IP20 și altitudinea de funcționare de 0-4000 metri extind și mai mult gama sa de aplicații. Dispozitivul este deosebit de valoros datorită rezistenței sale la gaz, praf, nisip, sare, mucegai și spori fungici, precum și datorită faptului că este adecvat pentru utilizarea în locații periculoase de clasa I, divizia 2.
Schneider Electric Modicon X80 - BMXNRP0200C - modul de comunicație, convertor opto/cupru, multimod, lăcuit date tehnice
Date generale
Familia de produse: Modicon X80
Tipul produsului: Repetor de semnal optic
Tipul fibrei optice: Multimod
Specificații tehnice
Tensiune nominală: 24 V
Consum curent: 140 mA tipic, 200 mA maxim
Funcție disponibilă: Hot swap (hot standby)
Număr de porturi: 2 conectori RJ45 cu port Ethernet 100BASE-TX (standard IEEE 802.3u), 2 porturi optice cu porturi Ethernet 100BASE-FX (standard IEEE 802.3u)
Indicatoare luminoase: 1 LED (verde) pentru a indica starea alimentării, 1 LED (roșu) pentru a indica starea de eroare (ERR), 2 LED-uri (verde) pentru indicarea stării conexiunii, 2 LED-uri (verde) pentru indicarea stării și activității portului optic
Lungime de undă: 1310 nm
Distanță de funcționare: 0...2000 m Atenuare: -23,5...-14 dB (50/125 µm), -20...-14 dB (62,5/125 µm) Timp de creștere/scădere: 3 ns Sensibilitate receptor: -31...-14 dBm
Marcaj: CE
Caracteristici fizice
Lățime: 32 mm
Înălțime: 100 mm
Adâncime: 86 mm
Greutate netă: 203 g
Condiții de mediu
Temperatură de funcționare: -25...60 °C
Temperatură ambiantă de depozitare: -40...85 °C
Umiditate relativă: 0...95%
Acoperire protectoare: Acoperire cu lac
Certificate și standarde
Certificate de produs: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zona 2/22, IECEx zona 2/22
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, IEC 61000-6-5 (tipuri de interfață 1 și 2), IEC 61850-3 (locație G), IEC 60079-0
Caracteristici de mediu
Rezistență la gaze: Clasa Gx (conform ISA S71.04), Clasa 3C4 (conform IEC 60721-3-3)
Rezistență la praf: Clasa 3S4 (conform IEC 60721-3-3)
Rezistență la nisip: Clasa 3S4 (conform IEC 60721-3-3)
Rezistență la sare: Nivel 2 (conform IEC 68252)
Rezistență la mucegai: Clasa 3B2 (conform IEC 60721-3-3)
Rezistență la ciuperci: Clasa 3B2 (conform IEC 60721-3-3)
Locație periculoasă: Clasa I, Diviziunea 2
Rezistență dielectrică: 1400 V CC între câmp și magistrală, 500 V CC între canale
Grad de protecție IP: IP20
Altitudine de funcționare: 0...4000 m
