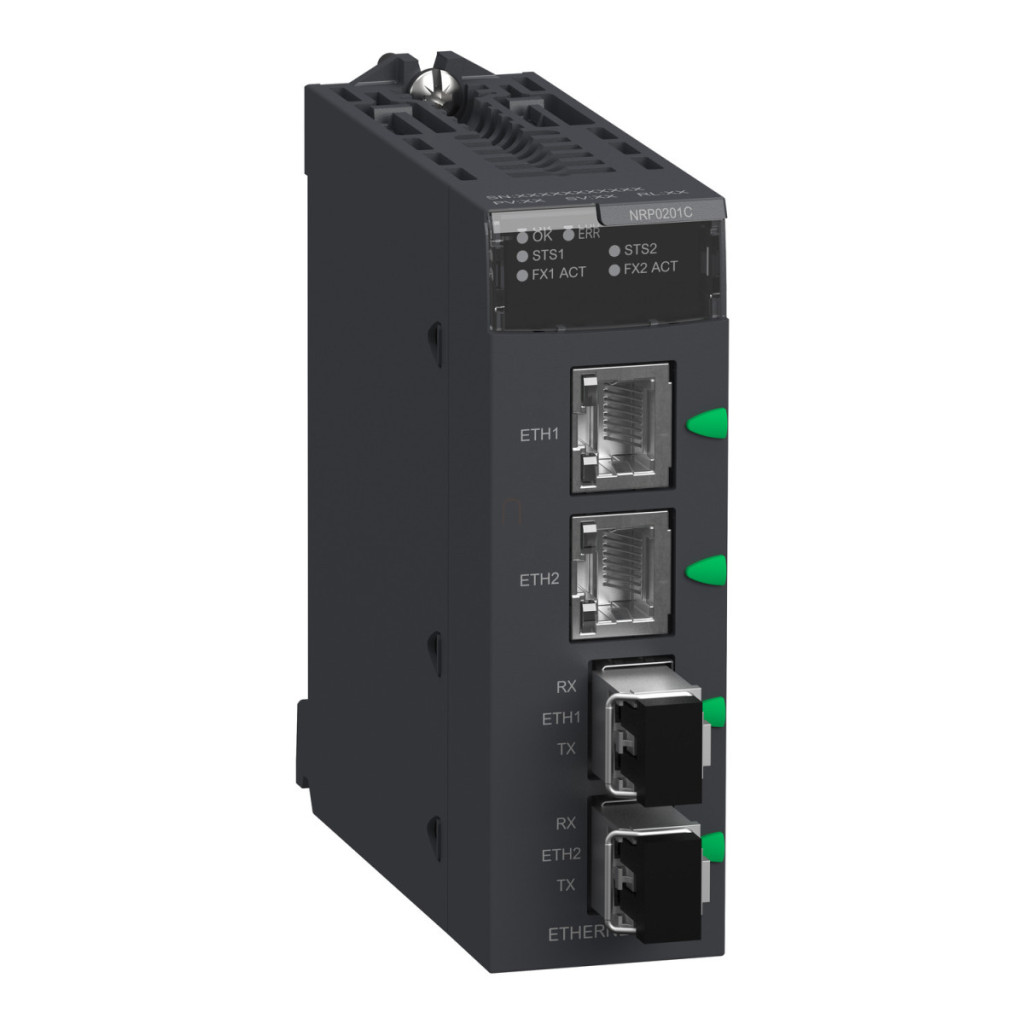

Schneider Electric BMXNRP0201C este un repetor de fibră optică monomod de înaltă performanță, care face parte din familia de produse Modicon X80 și a fost special conceput pentru condiții de mediu dificile. Acest convertor de fibră optică este soluția ideală pentru aplicații industriale în care rețeaua de comunicații trebuie să funcționeze în mod fiabil chiar și în condiții extreme. Modulul BMXNRP0201C funcționează la o tensiune nominală de 24 V, cu un consum tipic de curent de 140 mA și un consum maxim de curent de 200 mA. Dispozitivul are două conectori RJ45 care funcționează ca porturi Ethernet 100BASE-TX în conformitate cu standardul IEEE 802.3u, precum și două porturi de fibră optică care servesc ca porturi 100BASE-FX, tot în conformitate cu standardul IEEE 802.3u. Dispozitivul acceptă schimbarea la cald, astfel încât poate fi înlocuit în timpul funcționării, reducând la minimum timpul de nefuncționare al sistemului. Starea dispozitivului este indicată de mai mulți indicatori LED: un LED verde indică starea alimentării cu energie, un LED roșu avertizează asupra condițiilor de eroare (ERR), două LED-uri verzi indică starea conexiunii, iar două LED-uri verzi suplimentare indică starea și activitatea porturilor optice. Comunicația optică are loc la o lungime de undă de 1310 nm, cu o distanță de funcționare cuprinsă între 0 și 15.000 de metri. Atenuarea semnalului variază de la -15 la -8 dB (9/125 µm), timpul de creștere/scădere este de 2,5 ns, iar sensibilitatea receptorului este între -31 și -8 dBm. În ceea ce privește dimensiunile, modulul are o lățime de 32 mm, o înălțime de 100 mm și o adâncime de 86 mm, cu o greutate netă de 203 g. BMXNRP0201C are un design deosebit de robust, ceea ce îl face potrivit pentru funcționarea în condiții de mediu extreme. Intervalul său de temperatură de funcționare este de la -25 °C la +60 °C, iar intervalul de temperatură de depozitare este de la -40 °C la +85 °C. Dispozitivul poate funcționa la o umiditate relativă de 0-95% și este echipat cu un strat de acoperire conform, care îi sporește și mai mult rezistența la umiditate, praf și substanțe chimice. Dispozitivul este conform cu o serie de directive importante, inclusiv Directiva 2014/35/UE privind joasa tensiune, Directiva 2014/30/UE privind compatibilitatea electromagnetică și Directiva 2014/34/UE ATEX.
Schneider Electric Modicon X80 - BMXNRP0201C - modul de comunicație, convertor opto/cupru, mod unic, lăcuit date tehnice
Caracteristici principale
Familia de produse: Modicon X80
Tipul produsului: Repetor cu fibră optică
Tipul fibrei optice: Mod unic
Specificații tehnice
Tensiune nominală: 24 V
Consum de curent: 140 mA tipic, 200 mA maxim
Funcții disponibile: Hot swap (hot standby)
Număr de porturi: 2 porturi RJ45 100BASE-TX Ethernet (conform standardului IEEE 802.3u), 2 porturi optice 100BASE-FX Ethernet (conform standardului IEEE 802.3u)
Afișaj local: 1 LED (verde) indicator de stare a alimentării, 1 LED (roșu) indicator de eroare (ERR), 2 LED-uri (verde) indicator de stare conexiune, 2 LED-uri (verde) indicator de stare și activitate port optic
Lungime de undă: 1310 nm
Distanță de funcționare: 0...15000 m
Atenuare: -15...-8 dB (9/125 µm)
Timp de creștere/scădere: 2,5 ns
Sensibilitate receptor: -31...-8 dBm
Marcaj: CE
Parametri fizici
Lățime: 32 mm
Înălțime: 100 mm
Adâncime: 86 mm
Greutate netă: 203 g
Condiții de mediu
Temperatură de funcționare: -25...60 °C
Temperatură ambiantă de depozitare: -40...85 °C
Umiditate relativă: 0...95 %
Tratament de protecție: Acoperire conformă (lacuită)
Certificate și conformitate
Certificate de produs: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX Zona 2/22, IECEx Zona 2/22
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, IEC 61000-6-5 (interfață de tip 1 și tip 2), IEC 61850-3 (locație G), IEC 60079-0
Rezistență la mediul înconjurător
Rezistență la gaze: Clasa Gx conform ISA S71.04, Clasa 3C4 conform IEC 60721-3-3
Rezistență la praf: Clasa 3S4 conform IEC 60721-3-3
Rezistență la nisip: Clasa 3S4 conform IEC 60721-3-3
Rezistență la sare: Nivel 2 conform IEC 68252
Rezistență la mucegai:Clasa 3B2 conform IEC 60721-3-3
Rezistență la spori fungici:Clasa 3B2 conform IEC 60721-3-3
Locație periculoasă:Clasa I, Diviziunea 2
Rezistență dielectrică: 1400 V CC între câmp și magistrală, 500 V CC între canale
Grad de protecție IP: IP20
Altitudine de funcționare: 0...4000 m
