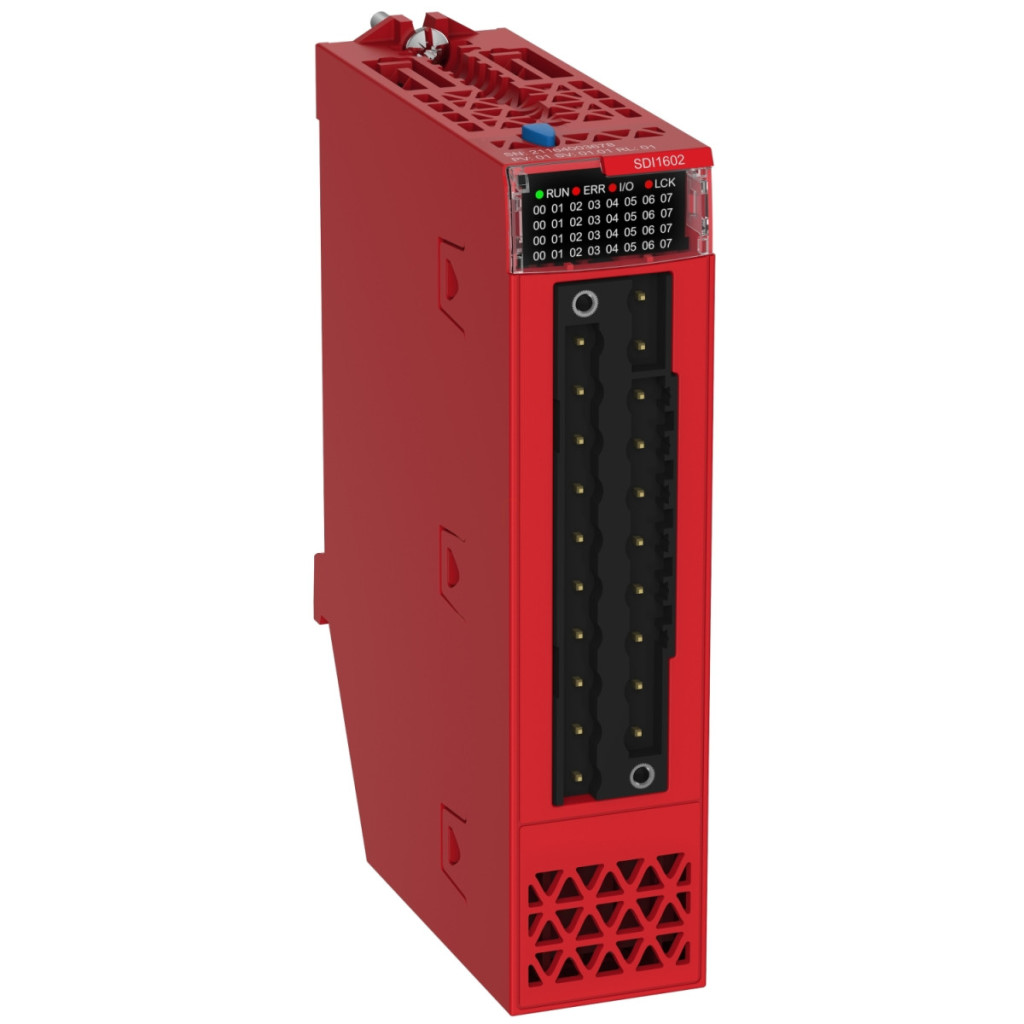

Schneider Electric Modicon X80 BMXSDI1602 este un modul de intrare digitală de siguranță de înaltă performanță, care oferă soluții precise de control și monitorizare pentru sistemele de automatizare industrială. Acest modul cu 16 intrări este ideal pentru aplicații în care recunoașterea fiabilă a semnalelor și funcționarea în condiții de siguranță sunt cerințe esențiale. Modulul BMXSDI1602 funcționează la 24 V c.c. și utilizează logica pozitivă (PNP, tip sink) pentru a procesa semnalele de intrare. Fiecare canal are un curent de intrare de 3,2 mA, ceea ce asigură detectarea stabilă a semnalului. Modulul este compatibil cu comutatoarele de proximitate cu 2 și 3 fire conforme cu standardul IEC 60947-5-2, ceea ce îl face flexibil pentru utilizarea cu diferite tipuri de senzori. Tensiunea de alimentare a senzorului poate varia de la 19 la 30 V, oferind o gamă largă de funcționare. Modulul are capacități sofisticate de diagnosticare, susținute de LED-uri indicatoare de stare clar vizibile. Acestea includ un LED verde RUN care indică funcționarea modulului, un LED roșu ERR care indică o eroare, un LED roșu al modulului I/O și un LED verde de diagnosticare pentru fiecare canal. Modulul este, de asemenea, echipat cu o funcție inteligentă de monitorizare a senzorilor care detectează orice defecțiuni ale senzorilor - indică o defecțiune sub 14 V c.c. și o funcționare corectă peste 18 V c.c. Intrările pot fi conectate în paralel, oferind o flexibilitate suplimentară în proiectarea sistemului. Caracteristicile de siguranță includ protecție împotriva polarității inverse și protecție externă împotriva suprasarcinii, asigurată de o siguranță rapidă de 0,5 A. Modulul Modicon X80 BMXSDI1602 oferă o fiabilitate remarcabilă, dovadă fiind valoarea MTBF de 265.000 de ore. Datorită timpului său de răspuns rapid (de obicei 6 ms), este potrivit și pentru aplicații în care timpul este esențial. Modulul are protecție IP20 și poate fi utilizat într-un interval larg de temperaturi (de la -25 °C la 60 °C). Este rezistent la diverse influențe ambientale, inclusiv gaze (Gx, clasa 3C4), praf (clasa 3S4), nisip (clasa 3S4), sare (nivel 2), mucegai și spori fungici (clasa 3B2). Modulul poate fi montat în rack și este compatibil cu diverse dimensiuni de opțiuni de rack Modicon X80, de la BMXXBP0400/0400H la BMXXBP1200/1200H. Acest lucru permite scalabilitatea sistemului și adaptarea la aplicații de diverse dimensiuni. Dimensiunile modulului și opțiunile de montare sunt bine documentate, ceea ce facilitează proiectarea și instalarea sistemului. BMXSDI1602 este, de asemenea, compatibil cu șina AM1 ED (35 mm lățime, 15 mm adâncime), care oferă o flexibilitate suplimentară de montare.
Schneider Electric Modicon X80 - BMXSDI1602 - modul de expansiune, intrare digitală de siguranță, 16 canale, 24 VCC, PNP date tehnice
Caracteristici cheie
Familia de produse: Modicon X80
Tipul produsului sau componentei: Modul de intrare discretă
Număr de intrări discrete: 16
Tipul intrării discrete: Neizolată
Tipul intrării: Curent de scurgere (logică pozitivă)
Tensiune de intrare discretă: 24 V DC, logică intrare discretă: pozitivă
Curent intrare discretă: 3,2 mA
Informații suplimentare
Compatibilitate intrare: comutatoare de proximitate cu 2 fire/3 fire, în conformitate cu IEC 60947-5-2
Tensiune de alimentare senzor: 19...30 V
Curent garantat în stare 1: >= 2 mA
Curent garantat în stare 0: <= 1,5 mA
Impedanță de intrare: 7500 Ohm
Rezistență de izolație: > 10 MOhm 500 V DC Disipare putere: 3,57 W DC Timp de răspuns tipic: 6 ms DC Timp de răspuns maxim: 6 ms Intrările pot fi conectate în paralel: Da
Consum tipic de curent: 256 mA la 3,3 V DC, 100 mA la 24 V
Fiabilitate MTBF: 265.000 ore
Tip de protecție: protecție la polaritate inversă, siguranță rapidă de 0,5 A împotriva suprasarcinii externe
Prag de detectare a tensiunii: < 14 V DC eroare senzor, > 18 V DC senzor OK
LED-uri indicatoare de stare
1 LED (verde) funcționare modul (RUN)
1 LED per canal (verde) diagnosticare canal
1 LED (roșu) eroare modul (ERR)
1 LED (roșu) modul I/O
Caracteristici de mediu
Grad de protecție IP: IP20
Clasă de rezistență la gaze: Gx, 3C4
Clasa de rezistență la praf: 3S4
Clasa de rezistență la nisip: 3S4
Nivel de rezistență la sare: 2
Clasa de rezistență la dezvoltarea mucegaiului: 3B2
Clasa de rezistență la sporii fungici: 3B2
Rigiditate dielectrică: 1500 V CA 50/60 Hz 1 minut, primar/secundar
Rezistență la vibrații: 3 gn
Rezistență la impact: 15 gn
Temperatură ambiantă de depozitare: -40...85 °C Temperatura ambiantă de funcționare: -25...60 °C Umiditate relativă: 5...95 % la 55 °C fără condensare Tratament de protecție: Acoperire conformă Altitudine de funcționare: 0...2000 m, 2000...5000 m cu factor de reducere
Dimensiuni și montare
Montarea modulelor pe rafturi
Dimensiunile referințelor de rafturi compatibile:
BMXXBP0400 și BMXXBP0400H: 242,4 mm (9,54 in.)
BMXXBP0600 și BMXXBP0600H: 307,6 mm (12,11 in.)
BMXXBP0800 și BMXXBP0800H: 372,8 mm (14,68 in.)
BMXXBP1200 și BMXXBP1200H: 503,2 mm (19,81 in.)
