Schneider Electric Modicon X80 PMESWT0100 este un modul profesional de transmisie a celulelor de sarcină bazat pe Ethernet, care oferă capacități de cântărire de înaltă precizie în medii industriale. Acest modul de expansiune cu un singur canal este alegerea ideală pentru integratorii de sisteme și inginerii care doresc să integreze funcții precise de cântărire în sistemele lor de automatizare. Modulul PMESWT0100 aparține familiei de produse Modicon X80 și este pe deplin compatibil cu backplane-urile din seria BMEXBP, modulul principal BMECRA31210 și procesorul din seria BMEP58. Precizia excepțională de măsurare a modulului este asigurată de rezoluția internă de 24 de biți, care permite o rezoluție calibrată din fabrică de 1 milion de puncte sau 500.000 de puncte la 2 mV/V. Această rezoluție remarcabilă asigură detectarea chiar și a celor mai mici variații de greutate, ceea ce poate fi esențial în procesele de dozare de precizie sau de control al greutății. Modulul Schneider Electric PMESWT0100 oferă o funcționalitate excepțională. Viteza sa internă de măsurare este reglabilă între 6 și 400 de măsurători pe secundă, în timp ce transferul extern de date oferă o viteză de 100 de măsurători pe secundă. Are 4 ieșiri digitale cu logică pozitivă (sursă), dintre care 2 pot fi utilizate pentru dozare și 2 pentru monitorizarea pragului. Aceste ieșiri oferă o tensiune maximă de 55 V CC și un curent nominal de ieșire de 400 mA, cu un timp de răspuns de 2 ms. Modulul are, de asemenea, 2 intrări digitale cu logică pozitivă pentru controlul funcțiilor de cântărire, care funcționează între 9-28 V CC în starea 1 și necesită 20 mA curent la 24 V. Modulul are mai multe LED-uri indicatoare de stare care facilitează monitorizarea funcționării dispozitivului, a stării de comunicare și a prezenței diverselor erori. Printre altele, acesta indică funcționarea modulului (RUN), erorile (ERR), erorile externe (I/O), comunicarea (COM), modulul de testare (TEST), calibrarea (CAL), eroare convertor (FAULT), deteriorare memorie (MEM ERR) și starea ieșirilor digitale (S0, S1). Dimensiunile fizice și posibilitatea de montare a modulului oferă, de asemenea, o flexibilitate excelentă. Poate fi montat pe diferite tipuri de backplane BMEXBP, în funcție de dimensiunea rack-ului (BMEXBP0400/0400H: 242,4 mm, BMEXBP0800/0800H: 372,8 mm, BMEXBP1200/1200H: 503,2 mm lungime). Sunt disponibile scheme detaliate de cablare și exemple pentru dispozitiv, pentru a vă ajuta la conectarea detectorului, butonului și ieșirii. Blocul terminal de conectare (cușcă, șurub sau arc) de pe modulul PMESWT0100 este potrivit pentru conectori FCN și poate fi montat și pe o șină AM1 ED (35 mm lățime, 15 mm adâncime). Designul bine gândit și opțiunile detaliate de conectare facilitează integrarea modulului în orice mediu industrial în care sunt necesare funcții de cântărire de înaltă precizie.

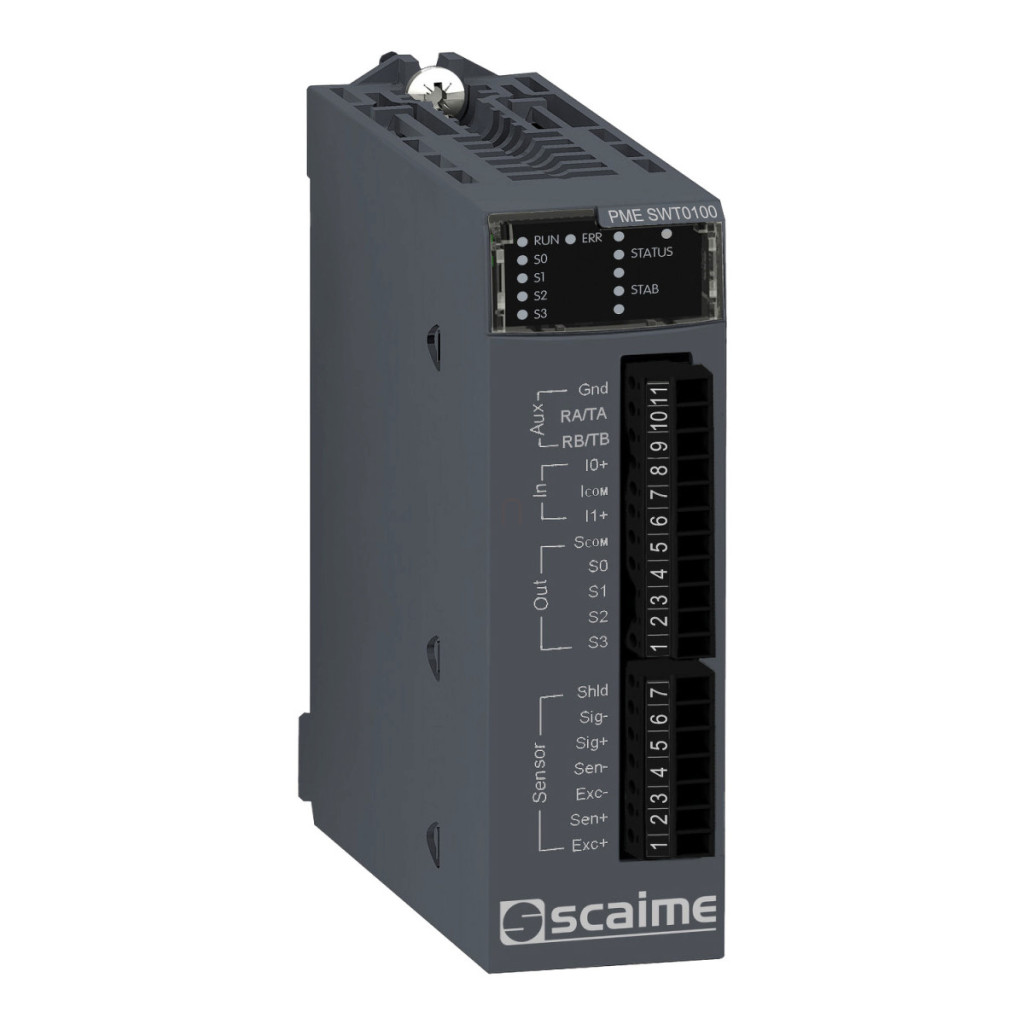

Schneider Electric Modicon X80 - PMESWT0100 - modul de extindere expert, date tehnice card scală
Caracteristici principale
Familia de produse: Modicon X80
Tipul produsului sau al componentei: Modul de transmisie a semnalului de scalare
Informații suplimentare
Compatibilitatea produsului: BMEXBP... backplane, modul cap BMECRA31210, procesor BMEP58...
Consum de energie: 3,5 W
Număr de intrări de măsurare: 1
Tensiune de intrare: 5 V CC
Rezoluție: 24 biți interni, 1.000.000 de puncte calibrate din fabrică, 500.000 de puncte la 2 mV/V
Viteză de măsurare: 6...400 de măsurători pe secundă intern, 100 de măsurători pe secundă extern
Tip ieșire: Ieșire digitală reflexă
Număr de ieșiri digitale: 4 logică pozitivă (sursă) în total, 2 pentru dozare, 2 pentru monitorizarea pragului
Tensiune ieșire digitală: <= 55 V CC
Curent nominal de ieșire: 400 mA
Timp de răspuns: 2 ms
Număr de intrări digitale: 2 logică pozitivă pentru funcții de cântărire
Tensiune garantată stare 0: 0...3 V CC
Tensiune garantată stare 1: 9...28 V CC
Curent intrare digitală: 20 mA la 24 V
LED-uri indicatoare de stare
1 LED (verde) funcționare modul (RUN)
1 LED (roșu) eroare modul (ERR)
1 LED (roșu) eroare externă (I/O)
1 LED (verde) comunicare (COM)
1 LED (galben) mod de testare (TEST)
1 LED (verde) calibrare (CAL)
1 LED (roșu) eroare convertor (FAULT)
1 LED (roșu) deteriorare memorie (MEM ERR)
1 LED (verde) stare ieșire digitală (S0)
1 LED (verde) stare ieșire digitală (S1)
Parametri fizici
Greutate netă: 0,233 kg
Dimensiuni
Modulul poate fi montat pe diverse plăci de bază BMEXBP:
BMEXBP0400 și BMEXBP0400H: 242,4 mm (9,54 in)
BMEXBP0800 și BMEXBP0800H: 372,8 mm (14,68 in)
BMEXBP1200 și BMEXBP1200H: 503,2 mm (19,81 in) Conexiuni Modulul poate fi conectat: (1) cu blocuri terminale detașabile (cușcă, șurub sau arc) (2) cu conectori FCN(3) Șină AM1 ED: lățime 35 mm, adâncime 15 mm. Posibil numai cu rack BMEXBP0400/0400H/0800/0800H/1200/1200H.
