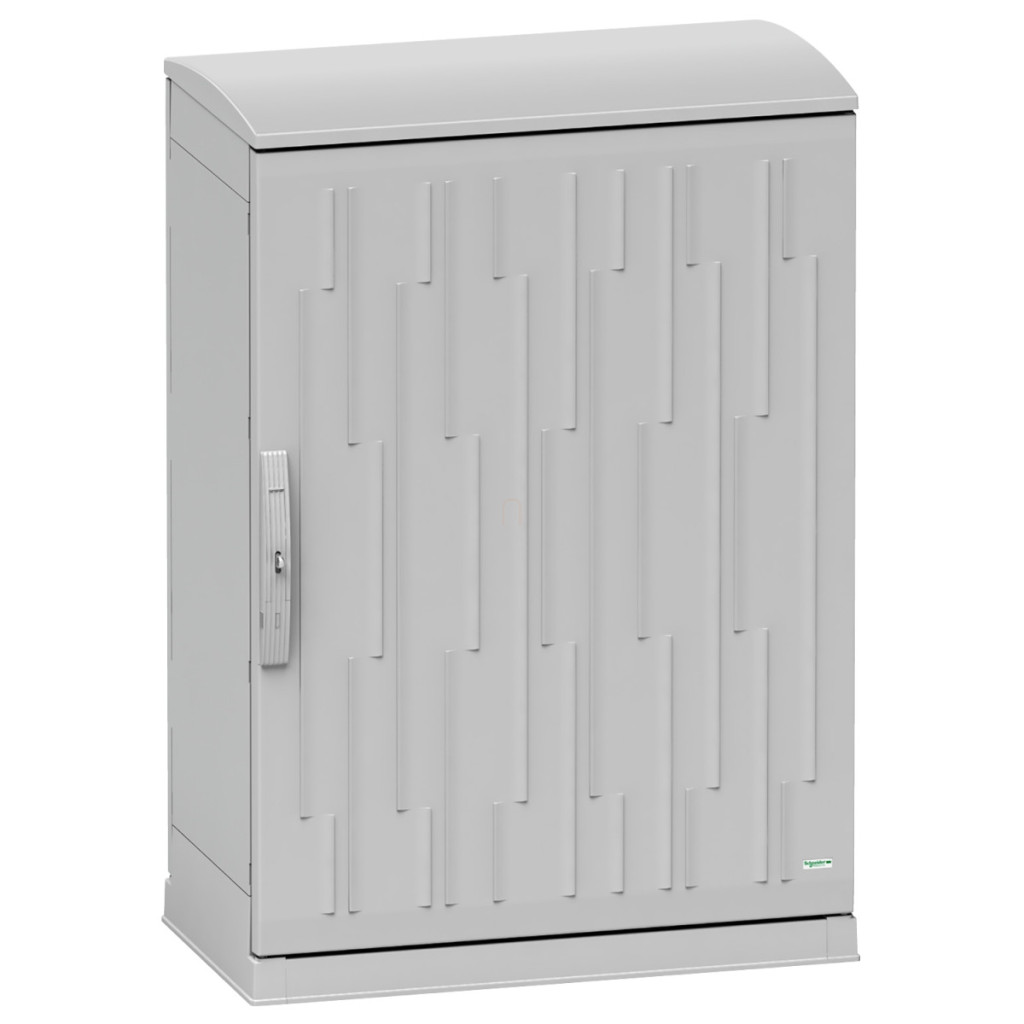

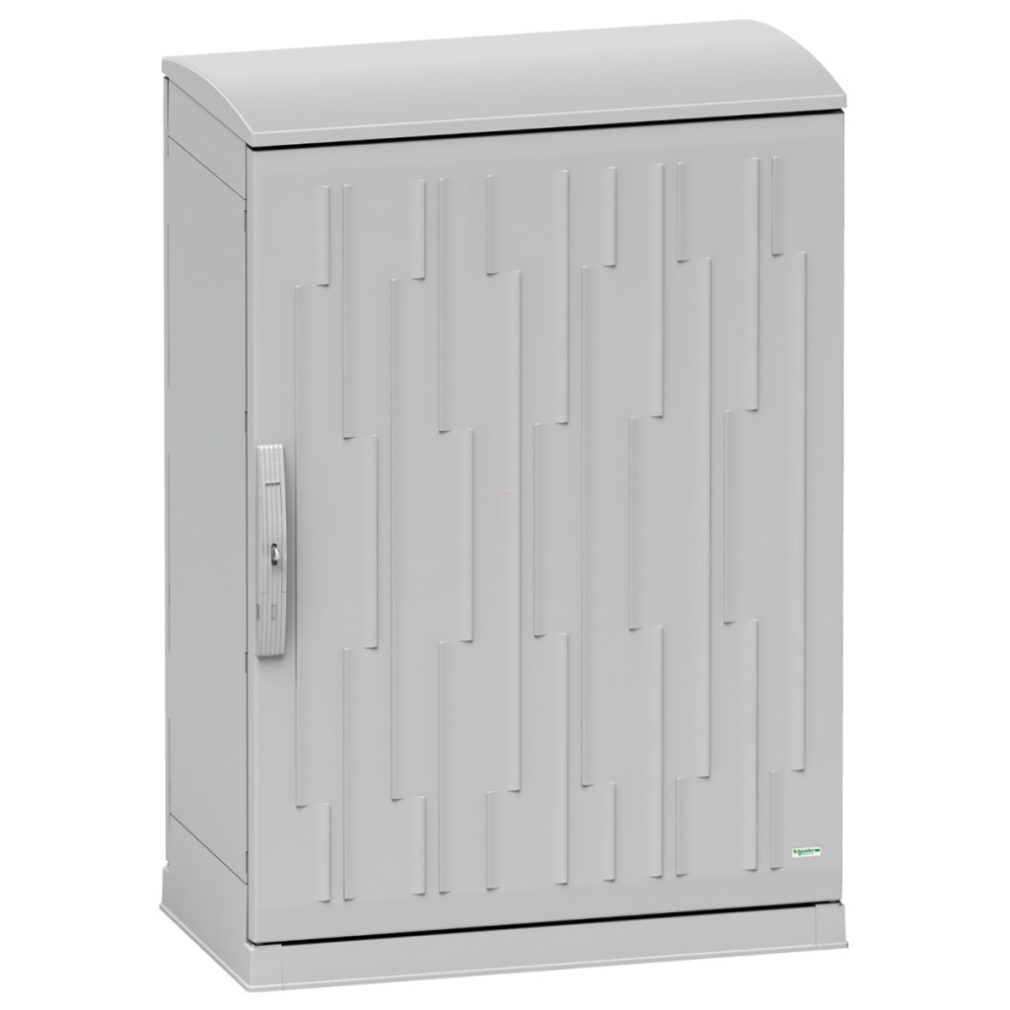

Dulapul exterior NSYPHDZT1054 din seria de dulapuri exterioare pentru utilizare intensivă PanelSeT PHD de la Schneider Electric este soluția ideală pentru mediile industriale. Această carcasă rezistentă la vandalism și la intemperii, cu protecție IP55, este special concepută pentru locații în care trebuie instalate echipamente electrice care necesită o protecție sporită împotriva influențelor externe ale mediului. Designul său robust și parametrii tehnici excelenți îl fac alegerea perfectă pentru utilități publice, instalații industriale și orice zonă în care protecția fiabilă este o cerință de bază. Modelul NSYPHDZT1054 are o ușă cu design anti-postare care împiedică accesul neautorizat și oferă protecție împotriva vandalismului. Dimensiunile dulapului (înălțime: 1093 mm, lățime: 500 mm, adâncime: 420 mm) sunt ideale pentru găzduirea sistemelor electrice de dimensiuni medii. Structura acoperișului adaugă 38 mm în plus la înălțime, oferind o protecție și mai bună împotriva apei de ploaie. Dulapul este proiectat pentru a fi montat pe podea și poate suporta sarcini de până la 500 kg, permițând o gamă largă de utilizări. Schneider Electric asigură o calitate excepțională în ceea ce privește materialele: corpul și ușa sunt fabricate din poliester dublu armat cu fibră de sticlă, ceea ce garantează o rezistență și o durabilitate excepționale. Mecanismul de blocare în 2 puncte, mânerul cu cheie 1242E și sistemul de blocare oferă protecție pe mai multe niveluri. Clasa de rezistență la impact IK10 (cu ușă solidă) și designul rezistent la vandalism sporesc și mai mult rezistența dulapului. Dulapul are protecție IP55, care oferă o protecție eficientă împotriva pătrunderii prafului și a apei. Clasa de izolație electrică Clasa II garantează o siguranță suplimentară în conformitate cu standardul IEC 61439-1 2011. NSYPHDZT1054 are o rezistență excepțională la condițiile de mediu: poate fi utilizat într-un interval de temperatură de la -45 °C la +80 °C, în conformitate cu IEC 61969-3 clasa 1. Are o rezistență la foc de 960 °C, în conformitate cu IEC 62208, și o rezistență excelentă la coroziune (90-100% în conformitate cu ISO 12944 C4H). De asemenea, este rezistent la radiații solare (până la 1120 W/m²), vânturi de până la 180 km/h, radiații UV, formarea de gheață și îngheț, precum și la diverse efecte ale florei și faunei. Dulapul este conform cu numeroase standarde, precum IEC 61969-3, IEC 62208, UL 508 A și IEC 61439-5, ceea ce dovedește calitatea și fiabilitatea sa ridicate.
Schneider Electric Outdoor heavy duty - NSYPHDZT1054 - Date tehnice carcasă exterioară Thalassa PHD
Specificații generale
Seria: PanelSeT
Produs: PHD
Aplicație: Exterior, utilizare intensivă
Versiune: PHDZT
Tip carcasă: Multifuncțională
Categorie: Carcasă adecvată
Caracteristici fizice
Înălțime cu acoperiș: 1093 mm
Înălțimea acoperișului: 38 mm
Lățime: 500 mm
Adâncime: 420 mm
Montarea dulapului: Poate fi așezat pe podea
Capacitate maximă de încărcare: 500 kg
Structură și materiale
Compoziția unității:
- 1 ușă din poliester armat de două ori cu fibră de sticlă
- 1 suport pentru ușă din oțel acoperit cu un strat rezistent la coroziune
- 1 buzunar pentru documente din plastic, format A4
- 1 placă de intrare a cablurilor din aluminiu
- 1 corp cu soclu integrat din poliester dublu armat cu fibră de sticlă
- 1 acoperiș din poliester armat cu fibră de sticlă
Tip carcasă: Carcasă închisă, asamblată
Tip ușă: Anti-postare
Număr uși: 1 ușă
Laterală deschidere ușă: Dreapta sau stânga (120°)
Tipul încuietorii: Încuietoare cu 2 puncte, mâner cu încuietoare cu cheie 1242E și lacăt
Accesibilitate pentru operare: Față, jos
Piese detașabile:
- Ușă cu balamale
- Element de fixare acoperiș
- Element de fixare placă de intrare cablu
Material: Poliester armat cu fibră de sticlă
Culoare: Gri (RAL 7035)
Standarde și omologări
Certificate:
- UL conform cu UL 508 A 2007
- Bureau Veritas conform cu IEC 61969-3 2011
- Bureau Veritas conform IEC 61439-5 2010
- DEKRA conform IEC 62208 2011
Standarde: IEC 61969-3, IEC 62208, UL 508 A, IEC 61439-5
Clasa de izolație electrică: Clasa II conform IEC 61439-1 2011
Grad de protecție IP: IP55 conform IEC 60529
Rezistență la impact IK: IK10 conform IEC 62262 (cu ușă solidă)
Robustețe mecanică: Rezistență la vandalism conform EN/IEC 61439-5 versiunea 2010
Rezistență la foc: 960 °C conform IEC 62208
Caracteristici de mediu
Interval de temperatură de funcționare: -45...80 °C conform IEC 61969-3 clasa 1
Interval de temperatură de depozitare: -25...40 °C
Rezistență la coroziune: 90...100% conform ISO 12944 C4H
Rezistență la mediul înconjurător:
- Radiație solară: clasa 1, max. 1120 W/m² conform IEC 61969-3:2011
- Mișcare a aerului ambiant: clasa 1, max. 180 km/h conform IEC 61969-3:2011
- Test de degradare UV: clasa 1 conform ISO 4892-2:2013
- Formarea gheții și a înghețului: clasa 1 conform IEC 61969-3:2011
- Rezistență la floră și faună: clasa 1 conform IEC 61969-3:2011
Opțiuni de tratament termic
Ventilator: 1500 W, cu un nivel maxim de zgomot de 60 dB
Răcire naturală:
- 546 W la -25 °C
- 238 W la 20 °C
- 102 W la 40 °C
Cu răcire externă: 4000 W
Conform arhitecturii de răcire: 1500 W
