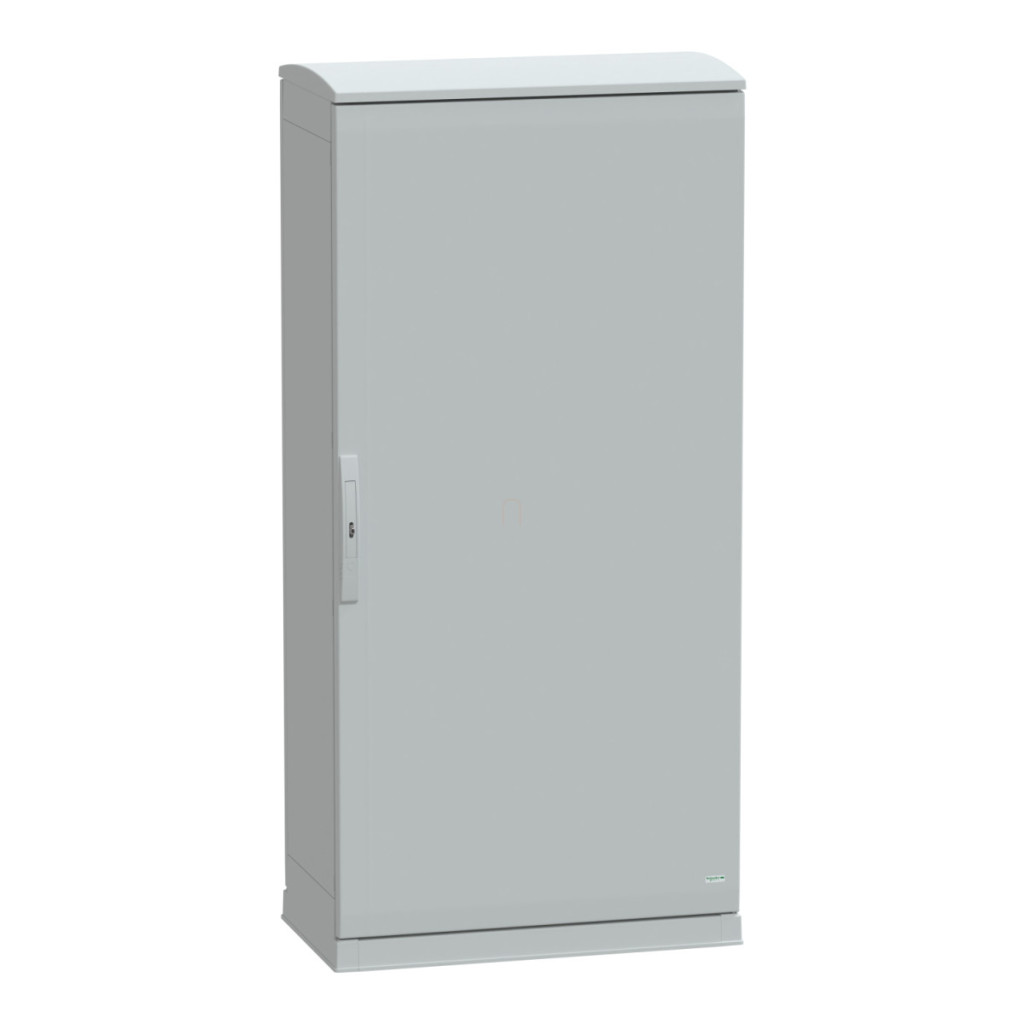

Dulapul de distribuție pentru exterior PHD NSYPHDZT1574P din gama de produse PanelSeT de la Schneider Electric este o alegere excelentă pentru aplicații industriale și spații publice în care protecția sporită este esențială. Această carcasă de tip IP55, montată pe podea, oferă o protecție fiabilă pentru echipamentele electrice și electronice găzduite în interiorul său, chiar și în cele mai dure condiții de mediu. Carcasa NSYPHDZT1574P are o înălțime de 1593 mm (inclusiv acoperișul), o lățime de 750 mm și o adâncime de 420 mm, fiind dimensiunea ideală pentru majoritatea aplicațiilor industriale medii și mari. Corpul carcasei este fabricat din poliester armat cu fibră de sticlă, care oferă o rezistență mecanică excepțională și o rezistență remarcabilă la coroziune. Clasa de protecție IK10 a carcasei garantează rezistența la vandalism în conformitate cu EN/IEC 61439-5, făcându-l alegerea perfectă pentru instalarea în zone publice și medii industriale neprotejate. Produsul aparține clasei II de izolație electrică, ceea ce înseamnă siguranță sporită. Carcasa PHD funcționează în mod fiabil chiar și în condiții de temperatură extremă, deoarece poate fi utilizată într-un interval de temperatură de funcționare de la -45 °C la +80 °C, conform IEC 61969-3 clasa 1. Dulapul are o rezistență remarcabilă la mediul înconjurător: poate rezista la 1120 W/m² de radiație solară, viteze ale vântului de 180 km/h, efectele nocive ale radiațiilor UV și formarea de gheață și îngheț. Rezistența la coroziune de 90-100% este garantată în conformitate cu ISO 12944 C4H. Clasa de rezistență la foc este de 960 °C în conformitate cu IEC 62208, ceea ce înseamnă siguranță remarcabilă chiar și în medii cu risc de incendiu. Produsul are numeroase certificări internaționale, inclusiv UL 508 A, IEC 61969-3, IEC 61439-5 și IEC 62208. Carcasa NSYPHDZT1574P are un design cu o singură ușă, cu o suprafață plană și fără ferestre sau alte deschideri. Ușa poate fi blocată cu un mecanism de blocare în două puncte, un mâner cu cheie 1242E și un lacăt, oferind o securitate sporită împotriva accesului neautorizat. Ușa poate fi deschisă spre dreapta sau spre stânga, cu un unghi de deschidere de 120°. Produsul este livrat cu un suport de ușă din oțel cu acoperire rezistentă la coroziune, un buzunar din plastic pentru documente de dimensiune A4, o placă de intrare a cablurilor din aluminiu și un acoperiș din poliester armat cu fibră de sticlă. Dulapul are o capacitate maximă de încărcare de 500 kg, ceea ce permite depozitarea în siguranță a echipamentelor grele. Produsul oferă o gamă largă de opțiuni de gestionare termică: ventilație naturală la 1008 W la -25 °C, 441 W la 20 °C și 189 W la 40 °C. Cu un ventilator, se poate atinge o capacitate de răcire de 1500 W la un nivel maxim de zgomot de 60 dB, în timp ce cu răcire externă se poate atinge până la 4000 W. Acest lucru permite utilizarea dulapului NSYPHDZT1574P în aplicații în care trebuie să fie adăpostite echipamente cu generare semnificativă de căldură.
Schneider Electric Outdoor heavy duty - NSYPHDZT1574P - Date tehnice carcasă exterioară Thalassa PHD
Caracteristici principale
Familia de produse: PanelSeT
Seria de produse: PHD
Aplicație: Exterior, utilizare intensivă
Certificări: UL 508 A 2007, Bureau Veritas IEC 61969-3 2011, Bureau Veritas IEC 61439-5 2010, DEKRA IEC 62208 2011
Tipul dulapului: Multifuncțional
Categorie: Dulap industrial
Versiune: PHDZT
Dimensiuni
Înălțime cu acoperiș: 1593 mm
Înălțime acoperiș: 38 mm
Lățime: 750 mm
Adâncime: 420 mm
Caracteristici structurale
Metodă de montare: Pe podea
Compoziție: 1 x corp din poliester armat cu fibră de sticlă, 1 suport pentru ușă din oțel cu acoperire rezistentă la coroziune, 1 suport pentru documente A4 din plastic, 1 placă de intrare a cablurilor din aluminiu, 1 acoperiș din poliester armat cu fibră de sticlă, 1 ușă din poliester cu dublă armare și armare din fibră de sticlă
Tip carcasă: Închisă, asamblată
Tip ușă: Plat
Număr uși: 1
Direcție deschidere ușă: Dreapta sau stânga (120°)
Tipul încuietorii: Încuietoare în 2 puncte, mâner 1242E cu încuietoare cu cheie și lacăt
Accesibilitate: Față, jos
Capacitate maximă de încărcare: 500 kg
Piese detașabile: Ușă cu balamale, elemente de fixare pentru acoperiș, elemente de fixare pentru placa de intrare a cablurilor
Material: Poliester dublu armat cu fibră de sticlă
Culoare: Gri (RAL 7035)
Standarde și conformitate
Standarde: IEC 61439-5, IEC 62208, UL 508 A, IEC 61969-3
Clasa de izolație electrică: Clasa II conform IEC 61439-1 2011
Caracteristici de mediu
Grad de protecție IP: IP55 conform IEC 60529
Grad de protecție IK: IK10 conform IEC 62262 (ușă plată)
Rezistență mecanică: Rezistență la vandalism conform EN/IEC 61439-5 versiunea 2010
Rezistență la foc: 960 °C conform IEC 62208
Interval de temperatură de funcționare: -45...80 °C conform IEC 61969-3 clasa 1
Interval de temperatură de depozitare: -25...40 °C Rezistență la coroziune: 90...100 % conform ISO 12944 C4H Gestionarea termică Ventilator: 1500 W la un nivel maxim de zgomot de 60 dB, cu răcire externă 4000 W, naturală: 1008 W la -25°C, 441 W la 20°C, 189 W la 40°C
