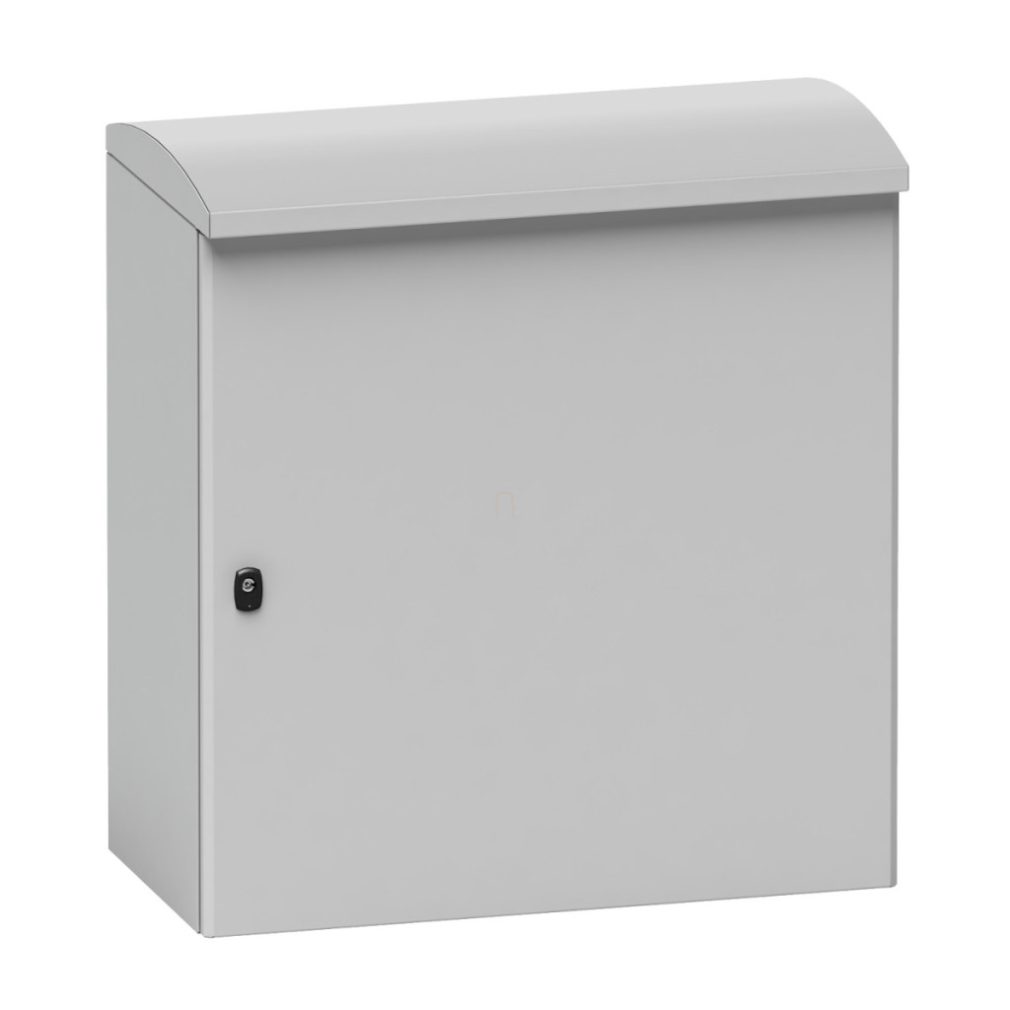

Carcasa pentru utilizare intensivă în exterior din seria Schneider Electric NSYS3HD10640 Spacial S3HD este un dulap de comutare compact, de înaltă calitate, de nivel industrial, conceput special pentru aplicații în exterior. Acest model are dimensiunile H1062xL600xA430 mm și un grad de protecție IP66, oferind o protecție excelentă împotriva pătrunderii prafului și a apei, chiar și în cele mai dure condiții de mediu. Avantajele seriei Spacial S3HD includ o construcție robustă, dintr-o singură bucată, din oțel, cu un strat anticoroziv și un tratament de suprafață cu pulbere de poliester. Carcasa este disponibilă în culoarea gri (RAL 7035) și are o capacitate maximă de încărcare de 200 kg. Dulapul are un grad de rezistență la impact IK10, care garantează rezistența sa la impactul mecanic. Rezistența climatică C4H (conform ISO 12944) și un test de pulverizare cu sare de 720 de ore asigură o rezistență excelentă la coroziune, în timp ce intervalul de temperatură de funcționare de la -45 la 80 °C permite o gamă largă de aplicații. Caracteristicile remarcabile ale Schneider Electric NSYS3HD10640 includ un sistem de blocare în 3 puncte cu o bară de blocare dublă de 3 mm, o ușă reversibilă la 120° și un design cu deschidere frontală pentru acces facil. Produsul oferă o serie de opțiuni de instalare: poate fi montat pe perete sau așezat pe podea cu un soclu. Designul interior al dulapului este flexibil, iar ventilatorul opțional (1500 W, nivel de zgomot max. 60 dB) asigură o disipare adecvată a căldurii. Produsul are un grad de protecție IP55 cu o bază ventilată și un grad de protecție IP66 ca standard, ceea ce garantează o funcționare sigură chiar și în cele mai exigente medii industriale. Modelul Schneider Electric NSYS3HD10640 este conform cu standardele recunoscute la nivel internațional, inclusiv IEC 61969-3, IEC 61439-5, IEC 62208 și UL 508 A. Ansamblul carcasei include 1 corp, 1 ușă, 1 încuietoare, 1 dispozitiv de fixare a ușii, 1 acoperiș, 1 placă de intrare a cablului și 1 buzunar pentru documente. Piesele detașabile includ ușa cu balamale și acoperișul cu șuruburi. Placa de intrare a cablurilor este fabricată din aluminiu. Caracteristicile de protecție a mediului încorporate includ protecție împotriva razelor solare (radiație de până la 1120 W/m²), rezistență la vânt (până la 180 km/h), rezistență la degradarea UV, rezistență la gheață și îngheț și protecție împotriva dăunătorilor vegetali și animali.
Schneider Electric Outdoor heavy duty - Specificații tehnice NSYS3HD10640
Caracteristici cheie
Denumirea produsului: Spacial S3HD
Familia de produse: Spacial
Tip de instalare: Multifuncțional
Aplicație specială: Exterior, utilizare intensivă
Categorie: Carcasă compactă
Funcții disponibile: Ventilație cu soclu opțional
Dimensiuni
Înălțime nominală a carcasei cu acoperiș: 1062 mm
Înălțime nominală a acoperișului: 62 mm
Lățime nominală a carcasei: 600 mm
Adâncime nominală a carcasei cu acoperiș: 430 mm
Adâncime nominală a cadrului: 400 mm
Caracteristici structurale
Tip ușă: Netedă
Descriere placă de montare: Fără placă de montare
Tip placă de intrare cablu: Aluminiu neted
Tip accesorii de instalare: Montabil pe perete, cu soclu de podea
Compoziție unitate: 1 corp, 1 ușă, 1 încuietoare, 1 dispozitiv de fixare a ușii, 1 acoperiș, 1 placă de intrare a cablului, 1 buzunar pentru documente
Tip carcasă: Carcasă dintr-o singură bucată, Șină frontală în formă de canal cu grosime dublă a plăcii
Număr de uși: Față: 1 ușă
Partea de deschidere a ușii:Reversibilă (120°)
Tipul încuietorii: Încuietoare cu 3 puncte, tijă dublă de 3 mm
Acces pentru întreținere: Din față
Piese detașabile: Ușă cu balamale, acoperiș cu șuruburi
Capacitate maximă de ridicare: 200 kg
Material și suprafață
Material: Oțel cu acoperire anticorozivă
Tratament de suprafață: Carcasă: pulbere de poliester
Culoare: Gri (RAL 7035)
Caracteristici de mediu
Grad de protecție IP: IP55 cu bază ventilată conform IEC 60529 Clasa 2, protecție carcasă IP66
Grad de protecție IK: IK10 conform IEC 62262
Rezistență climatică: C4H conform ISO 12944, 720 ore pulverizare cu sare
Temperatură ambiantă de funcționare: -45...80 °C conform IEC 61969-3 Clasa 1
Rezistență la coroziune: 90...100% la 40 °C conform ISO 12944 C4H
Rezistență la mediu: Radiație solară: Clasa 1 până la 1120 W/m² conform IEC 61969-3:2011, Flux de aer din mediu: Clasa 1 până la 180 km/h conform IEC 61969-3:2011, Test de degradare UV: Clasa 1 conform ISO 4892-2:2013, Rezistență la gheață și îngheț: Clasa 1 conform IEC 61969-3:2011, Rezistență la dăunători animali și vegetali: Clasa 1 conform IEC 61969-3:2011
Opțiuni de tratament termic
Ventilator: 1500 W cu un nivel maxim de zgomot de 60 dB
Standarde și certificări
IEC 61969-3, IEC 61439-5, IEC 62208, UL 508 A
Certificări: UL - conform cu UL 508 A 2007, Bureau Veritas - conform cu IEC 61969-3 2011, Bureau Veritas - conform cu IEC 61439-5 2010, DEKRA - conform cu IEC 62208 2011, Bureau Veritas - conform cu ISO 12944 2007
