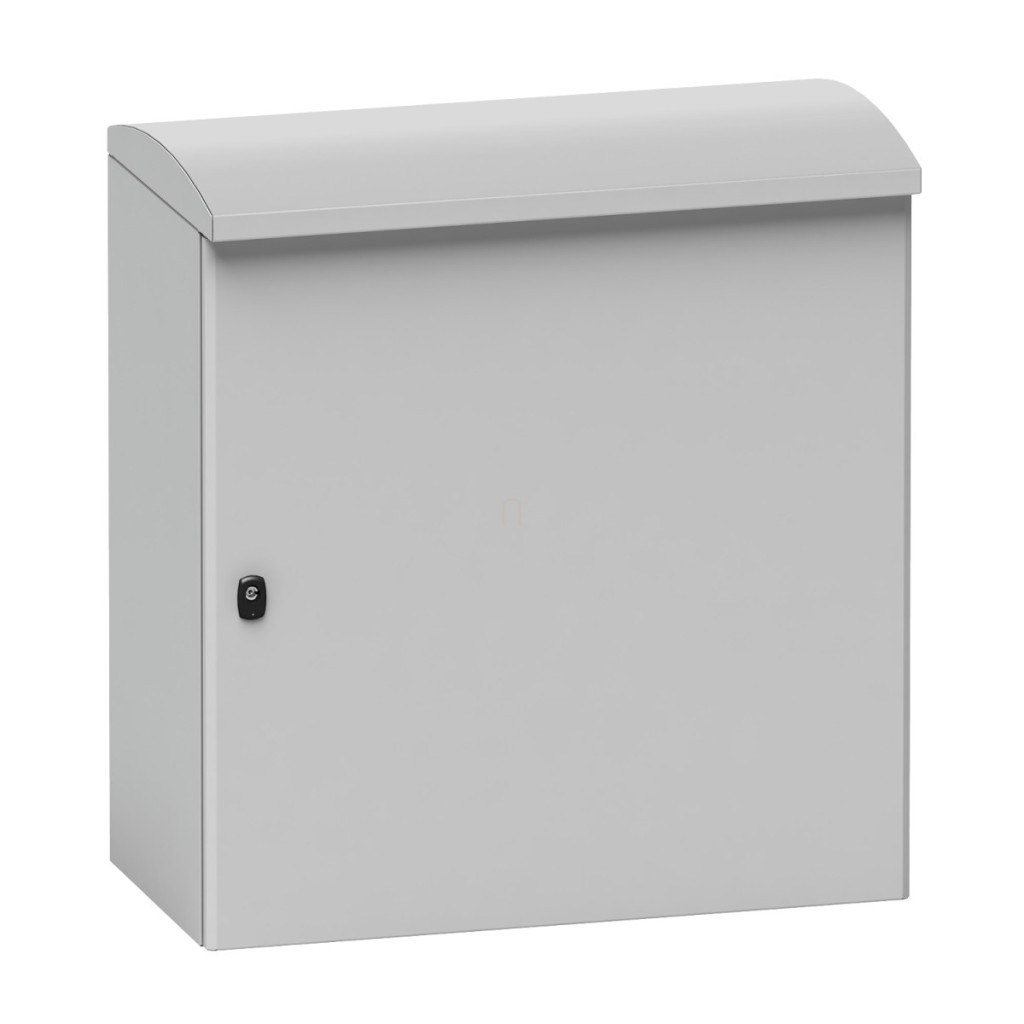

Carcasa Schneider Electric PanelSeT S3HD pentru utilizare în exterior (NSYS3HD10840) este un dulap de comutare compact, de înaltă calitate, conceput pentru utilizare în exterior, oferind soluția perfectă pentru aplicații industriale și comerciale în care echipamentele necesită un nivel ridicat de protecție împotriva influențelor mediului. Această carcasă robustă, cu clasă de protecție IP66, este alegerea ideală pentru locațiile în care echipamentele trebuie să reziste la condiții meteorologice extreme.
Carcasa PanelSeT S3HD are dimensiuni unice, cu o înălțime de 1062 mm (din care 62 mm este elementul de acoperiș), o lățime de 800 mm și o adâncime de 430 mm (din care 400 mm este adâncimea bazei carcasei). Dulapul este fabricat din oțel cu un strat anticoroziv și are o suprafață acoperită cu pulbere de poliester în culoarea gri RAL 7035. Datorită designului său robust, poate rezista la sarcini de până la 200 kg, ceea ce îl face alegerea ideală pentru echipamente mai mari și mai grele.
Una dintre caracteristicile remarcabile ale dulapului S3HD este versatilitatea sa - poate fi montat pe perete sau așezat pe podea cu ajutorul unei baze. Dulapul are o ușă simplă, netedă, care poate fi deschisă la 120° și este reversibilă, astfel încât poate fi modificată pentru a se potrivi cerințelor dvs. de instalare. Închiderea sigură este asigurată de un mecanism de blocare cu 3 puncte, cu bară dublă de 3 mm. Accesoriile suplimentare pentru carcasă includ un corp, o ușă, o încuietoare, un dispozitiv de fixare a ușii, un element de acoperiș, o placă de gestionare a cablurilor și un buzunar pentru documente. Accesoriile opționale includ o bază de ventilație.
Dulapul Schneider Electric S3HD excelează și în ceea ce privește rezistența la mediul înconjurător. În plus față de protecția IP66, are rezistență la impact IK10, rezistență climatică C4H conform ISO 12944 și trece un test de pulverizare cu sare de 720 de ore. Are o gamă extrem de largă de temperaturi de funcționare, de la -45 °C la +80 °C, ceea ce o face potrivită pentru utilizare în cele mai extreme condiții meteorologice. Carcasa este rezistentă la radiații solare (până la 1120 W/m²), efecte atmosferice de până la 180 km/h, deteriorări cauzate de radiații UV, formarea de gheață și îngheț, precum și efectele vegetației și faunei sălbatice.
Carcasa NSYS3HD10840 are multiple certificări, inclusiv UL 508 A 2007, IEC 61969-3 2011, IEC 61439-5 2010, IEC 62208 2011 și ISO 12944 2007. Aceste certificări garantează calitatea și fiabilitatea ridicate ale produsului într-o gamă largă de aplicații.
Schneider Electric Outdoor heavy duty - NSYS3HD10840 - Carcasă exterioară Spacial S3HD 1000x800x400 date tehnice
Caracteristici cheie
Familia de produse: Spacial
Denumirea produsului: Spacial S3HD
Tip de instalare: Multifuncțional
Aplicație specială: Exterior, utilizare intensivă
Categorie: Dulap de comutație compact
Funcții disponibile: Ventilație cu bază (opțional)
Dimensiuni
Înălțimea nominală a dulapului cu element de acoperiș: 1062 mm
Înălțime nominală a elementului de acoperiș: 62 mm
Lățime nominală a dulapului: 800 mm
Adâncime nominală a dulapului cu element de acoperiș: 430 mm
Adâncime nominală a dulapului: 400 mm
Ușă și accesorii de montare
Tip ușă: Netedă
Descriere placă de montare: Fără placă de montare
Tip placă de etanșare cablu: Aluminiu neted
Tip accesoriu de instalare: Montabil pe perete, cu bază de sprijin pe podea
Compoziție
Compoziția dispozitivului: 1 corp, 1 ușă, 1 încuietoare, 1 dispozitiv de fixare a ușii, 1 element de acoperiș, 1 placă de ghidare a cablului, 1 suport pentru documente
Informații suplimentare
Tip carcasă: Carcasă dintr-o singură bucată, grosime dublă, șină frontală în formă de canal
Număr uși: Față: 1 ușă
Partea de deschidere a ușii:Reversibilă (120°)
Tipul încuietorii: Încuietoare cu 3 puncte, tijă dublă de 3 mm
Acces de operare: Din față
Piese detașabile: Ușă (cu balamale), elementul acoperiș (cu șuruburi)
Sarcina maximă de ridicare: 200 kg
Material: Oțel cu acoperire anticorozivă
Finisaj suprafață: Dulap: pulbere de poliester
Culoare: Gri (RAL 7035)
Greutate netă: 48,7 kg
Caracteristici de mediu
Grad de protecție IP: IP55 cu bază ventilată (IEC 60529 clasa 2), Protecție carcasă IP66
Clasă de rezistență la impact IK: IK10 conform IEC 62262
Rezistență climatică: C4H conform ISO 12944, 720 ore în cabină de testare cu spray de sare
Temperatură de funcționare ambiantă: -45...80 °C conform IEC 61969-3 clasa 1
Rezistență la coroziune: 90...100% 40 °C conform ISO 12944 C4H
Standarde
IEC 61439-5, IEC 61969-3, UL 508 A, IEC 62208 Certificate UL conform UL 508 A 2007 Bureau Veritas conform IEC 61969-3 2011 Bureau Veritas conform IEC 61439-5 2010p>
DEKRA conform IEC 62208 2011
Bureau Veritas conform ISO 12944 2007
Opțiuni de gestionare termică
Ventilator: 1500 W cu un nivel maxim de zgomot de 60 dB
