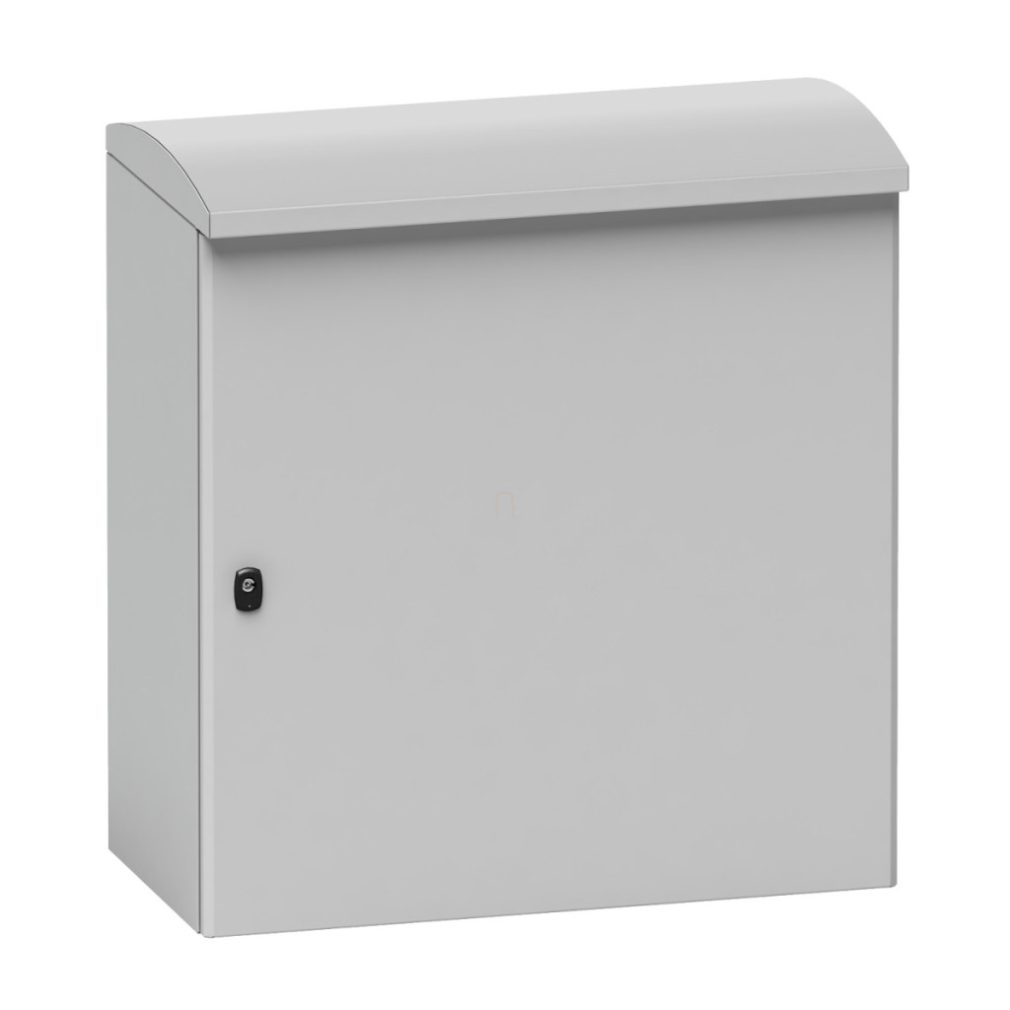

Carcasa pentru utilizare intensivă în exterior din seria Spacial S3HD de la Schneider Electric oferă o protecție excelentă chiar și în cele mai dure condiții de mediu. Modelul NSYS3HD4320 este o carcasă compactă, multifuncțională, concepută special pentru aplicații în exterior. Dimensiunile nominale ale dulapului, inclusiv acoperișul, sunt H448xL300xA230 mm, iar fără elementul de acoperiș, adâncimea sa este de 200 mm.
Carcasa PanelSeT S3HD are un grad de protecție IP66, care oferă o protecție perfectă împotriva prafului și a jeturilor puternice de apă, în conformitate cu IEC 60529 Clasa 2. Are un grad de rezistență la impact IK10 conform IEC 62262, ceea ce îl face foarte rezistent la impactul mecanic. Carcasa are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizată de la -45 °C la +80 °C, în conformitate cu IEC 61969-3 Clasa 1. Rezistența sa la coroziune este remarcabilă: este de categoria C4H conform ISO 12944 și a trecut un test de pulverizare cu sare de 720 de ore. De asemenea, este rezistent la radiații solare (până la 1120 W/m²), efecte atmosferice de până la 180 km/h, radiații UV, formarea de gheață și îngheț și diverse tipuri de daune provocate de animale și plante.
Dulapul Schneider Electric NSYS3HD4320 este fabricat dintr-o singură bucată de oțel cu un strat anticoroziv. Suprafața sa este acoperită cu pulbere de poliester și are culoarea gri (RAL 7035). Șina frontală în formă de canal are o grosime dublă a plăcii, ceea ce îi conferă o rezistență remarcabilă. Ușa poate fi deschisă la 120 de grade și poate fi inversată, fiind echipată cu o încuietoare cu 1 punct și o tijă dublă de 3 mm. Dulapul este ușor accesibil din față, iar ușa poate fi îndepărtată cu balamale. Capacitatea sa maximă de încărcare este de 200 kg, ceea ce asigură versatilitatea utilizării. Dulapul are numeroase certificări, inclusiv UL 508 A (2007), IEC 61969-3 (2011), IEC 61439-5 (2010), IEC 62208 (2011) și ISO 12944 (2007), emise de organizații renumite precum Bureau Veritas și DEKRA. Produsul oferă, de asemenea, opțiuni de gestionare a căldurii: 1500 W cu ventilator (la un nivel maxim de zgomot de 60 dB) sau 195 W cu ventilație naturală la 20 °C. Carcasa este potrivită pentru montarea pe perete și este livrată cu accesorii precum 1 carcasă, 1 ușă, 1 încuietoare, 1 suport pentru ușă, 1 element de acoperiș, 1 placă de intrare a cablurilor și 1 buzunar pentru documente. Produsul nu include o placă de montare, iar placa de intrare a cablurilor este fabricată din aluminiu neted.
Schneider Electric Outdoor heavy duty - NSYS3HD4320 - Carcasă exterioară Spacial S3HD 400x300x200 date tehnice
Caracteristici principale
Familia de produse: Spacial
Denumirea produsului: Spacial S3HD
Tip de instalare: Multifuncțional
Aplicație specifică: Exterior, utilizare intensivă
Categorie: Dulap compact
Dimensiuni și design
Înălțimea nominală a dulapului cu acoperiș: 448 mm
Înălțimea nominală a acoperișului: 48 mm
Lățimea nominală a dulapului: 300 mm
Adâncimea nominală a dulapului cu acoperiș: 230 mm
Adâncime nominală a dulapului: 200 mm
Tipul ușii: Netedă
Descrierea plăcii de montare: Fără placă de montare
Tipul plăcii de intrare a cablului: Aluminiu neted
Tipul accesoriului de instalare: Montare pe perete
Compoziție și materiale
Compoziția dispozitivului: 1 carcasă, 1 ușă, 1 încuietoare, 1 suport pentru ușă, 1 element de acoperiș, 1 placă de intrare a cablului, 1 buzunar pentru documente
Tip carcasă: Carcasă dintr-o singură bucată
Șină panou frontal: Placă în formă de canal, cu grosime dublă
Număr uși: Panou frontal: 1 ușă
Latură deschidere ușă:Reversibilă (120°) Tip încuietoare: Încuietoare cu un singur punct, tijă dublă de 3 mm Acces de operare: Din față Piese detașabile: Ușă cu balamale
Sarcina maximă de ridicare: 200 kg
Material: Oțel cu acoperire anticorozivă
Tratament de suprafață: Dulap: pulbere de poliester
Culoare: Gri (RAL 7035)
Grad de protecție
Grad de protecție IP: Protecție carcasă IP66 în conformitate cu IEC 60529 Clasa 2
Grad de protecție IK: IK10 conform IEC 62262
Caracteristici de mediu
Protecție climatică: C4H conform ISO 12944, 720 ore de pulverizare cu sare
Temperatură ambiantă de funcționare: -45...80 °C conform IEC 61969-3 Clasa 1
Rezistență la coroziune: 90...100% la 40 °C conform ISO 12944 C4H
Rezistență la mediu: Radiație solară: Clasa 1, până la 1120 W/m² conform IEC 61969-3:2011
Rezistență la aerul ambiant: Clasa 1, până la 180 km/h conform IEC 61969-3:2011
Test de degradare UV: Clasa 1 conform ISO 4892-2:2013
Formarea gheții și a înghețului: Clasa 1 conform IEC 61969-3:2011
Rezistență la animale și plante: Clasa 1 conform IEC 61969-3:2011
Opțiuni de tratament termic
Ventilator: 1500 W cu un nivel maxim de zgomot de 60 dB
Natural: 195 W la 20 °C
Standarde și certificări
Certificări: UL conform UL 508 A 2007
Bureau Veritas conform IEC 61969-3 2011
Bureau Veritas conform IEC 61439-5 2010
DEKRA conform IEC 62208 2011
Bureau Veritas conform ISO 12944 2007
Standarde: IEC 61969-3, IEC 61439-5, UL 508 A, IEC 62208
