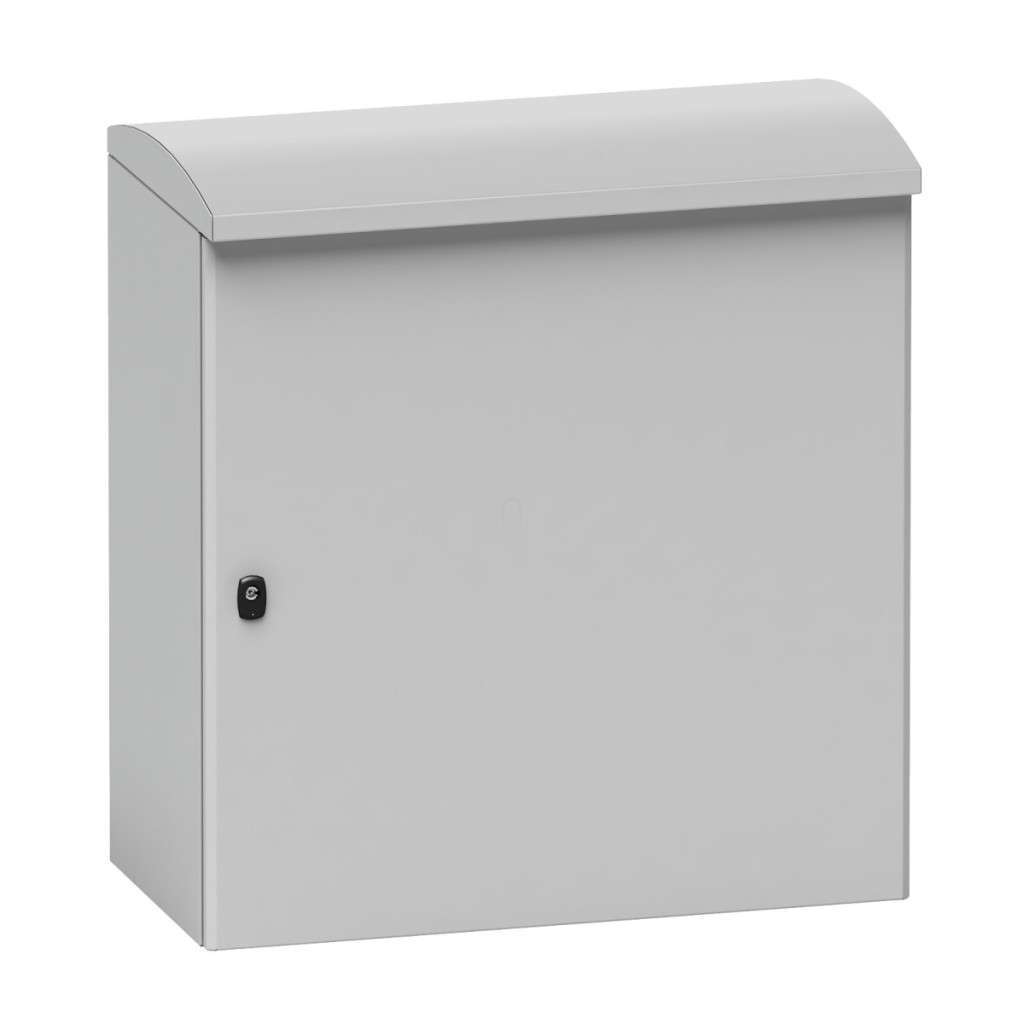

Carcasa Schneider Electric PanelSeT S3HD pentru utilizare în exterior în condiții dificile (NSYS3HD6630) este o soluție compactă, extrem de durabilă, ideală pentru aplicații industriale și în exterior. Acest model este deosebit de util în medii în care echipamentele trebuie să reziste la condiții meteorologice extreme, oferind în același timp o protecție fiabilă pentru componentele electrice din interior.
Modelul S3HD, care aparține categoriei de produse Spacial, are un grad de protecție IP66 remarcabil, oferind protecție perfectă împotriva prafului și a jeturilor puternice de apă. Gradul său de rezistență la impact IK10 înseamnă că are cel mai înalt nivel de protecție mecanică, astfel încât carcasa poate rezista chiar și la vandalism deliberat. Dimensiunile carcasei (H658xL600xA330 mm) oferă suficient spațiu pentru majoritatea aplicațiilor, în timp ce întreaga structură cântărește doar 25 kg. Produsul poate rezista la sarcini de până la 200 kg, ceea ce reprezintă un avantaj semnificativ la instalarea echipamentelor mai mari. PanelSeT S3HD oferă o rezistență excepțională la coroziune, cu protecție de clasă C4H, care rezistă la un test de pulverizare cu sare de 720 de ore, în conformitate cu ISO 12944. Produsul funcționează în mod fiabil chiar și în condiții de temperatură extremă, între -45 °C și +80 °C. Carcasa are, de asemenea, o rezistență remarcabilă la factorii de mediu: poate rezista la radiații solare de până la 1120 W/m², viteze ale vântului de 180 km/h, radiații UV și formarea de gheață și îngheț. Carcasa dintr-o singură bucată și mecanismul de blocare cu 3 puncte și bară dublă de 3 mm oferă o siguranță suplimentară. Dulapul este fabricat din oțel acoperit cu pulbere de poliester gri (RAL 7035), care nu numai că arată bine, dar asigură și durabilitate. Ușa dulapului poate fi deschisă la 120° și poate fi montată în orice direcție, permițând adaptarea flexibilă la mediul de instalare. Modelul Schneider Electric NSYS3HD6630 este conform cu o serie de standarde internaționale, inclusiv IEC 62208, IEC 61969-3, IEC 61439-5 și UL 508 A, ceea ce garantează calitatea și fiabilitatea produsului. Dulapul poate fi instalat pe perete sau pe podea, completat cu o bază. Produsul include un capac, o ușă, o încuietoare, un dispozitiv de fixare a ușii, un canal de scurgere, o placă de intrare a cablurilor și un buzunar pentru documente, astfel încât este gata pentru utilizare imediată. Opțional, se poate instala un ventilator de 1500 W cu un nivel maxim de zgomot de 60 dB, dacă este necesară disiparea căldurii.
Schneider Electric Outdoor heavy duty - NSYS3HD6630 - Carcasă exterioară Spacial S3HD 600x600x300 date tehnice
Caracteristici generale
Familia de produse: Spacial
Denumirea produsului: Spacial S3HD
Tip de instalare: Multifuncțional
Aplicație: Utilizare intensivă în exterior
Categorie: Carcasă compactă
Dimensiuni
Înălțime nominală a carcasei cu acoperiș: 658 mm
Înălțimea nominală a acoperișului: 58 mm
Lățimea nominală a dulapului: 600 mm
Adâncimea nominală a dulapului cu acoperiș: 330 mm
Adâncimea nominală a dulapului: 300 mm
Sarcina maximă de ridicare: 200 kg
Greutate netă: 25 kg
Caracteristici de construcție
Tipul ușii: Netedă
Descrierea plăcii de montare: Fără placă de montare
Tipul plăcii de intrare a cablului: Aluminiu neted
Tipul accesoriului de instalare: Montare pe perete sau pe podea cu placă de bază
Tipul carcasei: Carcasă dintr-o singură bucată
Șină frontală: În formă de jgheab, grosime dublă a plăcii
Număr de uși: 1 ușă pe partea frontală
Direcția de deschidere a ușii:Reversibilă (120°) Tipul încuietorii: Încuietoare în 3 puncte, tijă dublă de 3 mm Manevrare: Din față Piese detașabile: Ușă cu balamale, acoperiș cu șuruburi
Material: Oțel cu acoperire anticorozivă
Tratament de suprafață: Dulap: pulbere de poliester
Culoare: Gri (RAL 7035)
Caracteristici de mediu
Nivel de protecție IP: Protecție dulap IP66 conform IEC 60529 clasa 2
Nivel de protecție IK: IK10 conform IEC 62262
Protecție climatică: C4H conform ISO 12944 720 ore de pulverizare cu sare
Temperatură ambiantă de funcționare: -45...80 °C conform IEC 61969-3 clasa 1
Rezistență la coroziune: 90...100% la 40°C conform ISO 12944 C4H
Rezistență la mediul înconjurător: Radiație solară: clasa 1 până la 1120 W/m² conform IEC 61969-3:2011
Aer ambiant: clasa 1 până la 180 km/h conform IEC 61969-3:2011
Test de degradare UV: clasa 1 conform ISO 4892-2:2013
Formarea gheții și a înghețului: Clasa 1 conform IEC 61969-3:2011
Rezistență la faună și floră: Clasa 1 conform IEC 61969-3:2011
Opțiuni de gestionare termică
Ventilator: 1500 W cu un nivel maxim de zgomot de 60 dB
Standarde
IEC 62208
IEC 61969-3
IEC 61439-5
UL 508 A
