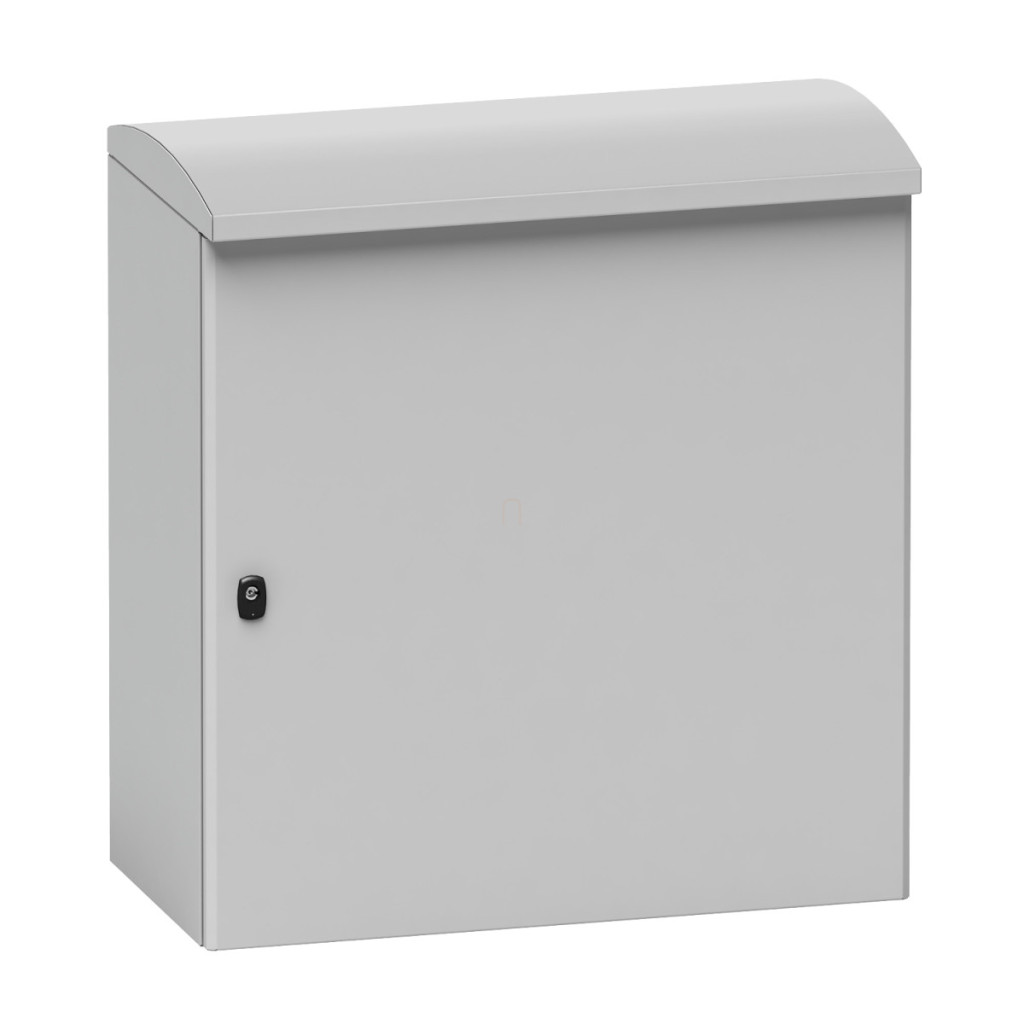

Seria de carcase rezistente pentru exterior Schneider Electric PanelSeT S3HD oferă o protecție excepțională pentru aplicații în exterior, în special în condiții de mediu extreme. Carcasa compactă NSYS3HD8840 are un design deosebit de robust, fiind ideală atât pentru medii industriale, cât și pentru instalații în exterior.
Produsul este disponibil în dimensiunile H862xL800xA430, unde înălțimea de 862 mm include deja înălțimea de 62 mm a capacului de protecție împotriva ploii. Adâncimea reală a carcasei este de 400 mm, iar lățimea este de 800 mm. Datorită protecției IP66, este complet rezistentă la praf și jeturi puternice de apă, iar clasificarea IK10 asigură o protecție mecanică maximă. Dulapul Spacial S3HD funcționează în mod fiabil chiar și în condiții extreme: poate fi utilizat la temperaturi cuprinse între -45 °C și +80 °C și poate rezista până la 720 de ore de testare cu spray de sare, în conformitate cu clasa de coroziune C4H.
Cabinetul are un design dintr-o singură bucată, realizat din oțel cu un strat special anticoroziv și o finisare a suprafeței cu pulbere de poliester în culoarea gri RAL 7035. Ușa cu balamale are un unghi de deschidere de 120 de grade, un design reversibil și un mecanism de blocare cu 3 puncte, cu bară dublă de 3 mm. Designul cu grosime dublă, în formă de canal, al profilului șinei frontale a corpului dulapului sporește și mai mult stabilitatea structurii. Capacitatea maximă de încărcare este de 200 kg, ceea ce îl face ideal pentru depozitarea echipamentelor mai grele. Produsul poate fi montat pe perete sau așezat pe podea cu ajutorul unei baze opționale.
Modelul NSYS3HD8840 este conform cu o serie de standarde internaționale, printre care: IEC 62208, UL 508 A, IEC 61969-3, IEC 61439-5. Produsul are, de asemenea, capacități speciale de protecție a mediului: poate rezista la radiații solare de până la 1120 W/m², viteze ale vântului de 180 km/h, radiații ultraviolete, formarea de gheață și îngheț, precum și diverse efecte biologice, toate în conformitate cu cea mai înaltă clasificare de clasa 1 a standardului IEC 61969-3:2011. Poate fi completat opțional cu un ventilator de 1500 W, care produce un nivel maxim de zgomot de 60 dB.
Schneider Electric Outdoor heavy duty - NSYS3HD8840 - Carcasă exterioară Spacial S3HD 800x800x400 date tehnice
Caracteristici cheie
Familia de produse: Spacial
Denumirea produsului: Spacial S3HD
Tip de instalare: Multifuncțional
Aplicație specifică: Design exterior ranforsat
Categorie: Carcasă compactă
Funcții disponibile: Ventilație cu soclu opțional
Dimensiuni
Înălțimea nominală a carcasei cu capac de protecție împotriva ploii: 862 mm
Înălțime nominală a capacului de protecție împotriva ploii: 62 mm
Lățime nominală a carcasei: 800 mm
Adâncime nominală a carcasei cu capac de protecție împotriva ploii: 430 mm
Adâncime nominală a dulapului: 400 mm
Construcție
Tipul ușii: Netedă
Descrierea plăcii de montare: Fără placă de montare
Tip garnitură: Aluminiu neted
Tip accesorii de instalare: Montabil pe perete, cu soclu de podea
Compoziția unității: 1 corp, 1 ușă, 1 încuietoare, 1 dispozitiv de fixare a ușii, 1 capac de protecție împotriva ploii, 1 bandă de etanșare
Tip carcasă: Carcasă dintr-o singură bucată
Șină frontală: Placă în formă de canal, cu grosime dublă
Număr uși: Partea frontală: 1 ușă
Partea de deschidere a ușii:Reversibilă (120°) Tipul încuietorii: încuietoare cu 3 puncte, tijă dublă de 3 mm Acces pentru întreținere: din față Piese detașabile: ușă cu balamale, capac de protecție împotriva ploii cu șuruburi Ușă cu balamale, capac de protecție împotriva ploii cu șuruburi
Caracteristici materiale
Sarcina maximă de ridicare: 200 kg
Material: Oțel cu acoperire anticorozivă
Tratament de suprafață: Dulap: acoperire cu pulbere de poliester
Culoare: Gri (RAL 7035)
Standarde
IEC 62208, UL 508 A, IEC 61969-3, IEC 61439-5
Caracteristici de mediu
Nivel de protecție IP: IP55 cu bază ventilată conform IEC 60529 Clasa 2, protecție carcasă IP66
Nivel de protecție IK: IK10 conform IEC 62262
Rezistență climatică: C4H conform ISO 12944 720 h pulverizare cu sare
Temperatură ambiantă de funcționare: -45...80 °C conform IEC 61969-3 Clasa 1
Rezistență la coroziune: 90...100% la 40 °C conform ISO 12944 C4H
Rezistență la mediul înconjurător: Radiație solară: Clasa 1, max. 1120 W/m² conform IEC 61969-3:2011, Rezistență la aerul ambiant: Clasa 1, max. 180 km/h conform IEC 61969-3:2011, Test de degradare UV: Clasa 1 conform ISO 4892-2:2013, Formare de gheață și îngheț: Clasa 1 conform IEC 61969-3:2011, Rezistență la faună și floră: Clasa 1 conform IEC 61969-3:2011
Opțiuni de gestionare termică: Ventilator: 1500 W cu un nivel maxim de zgomot de 60 dB
