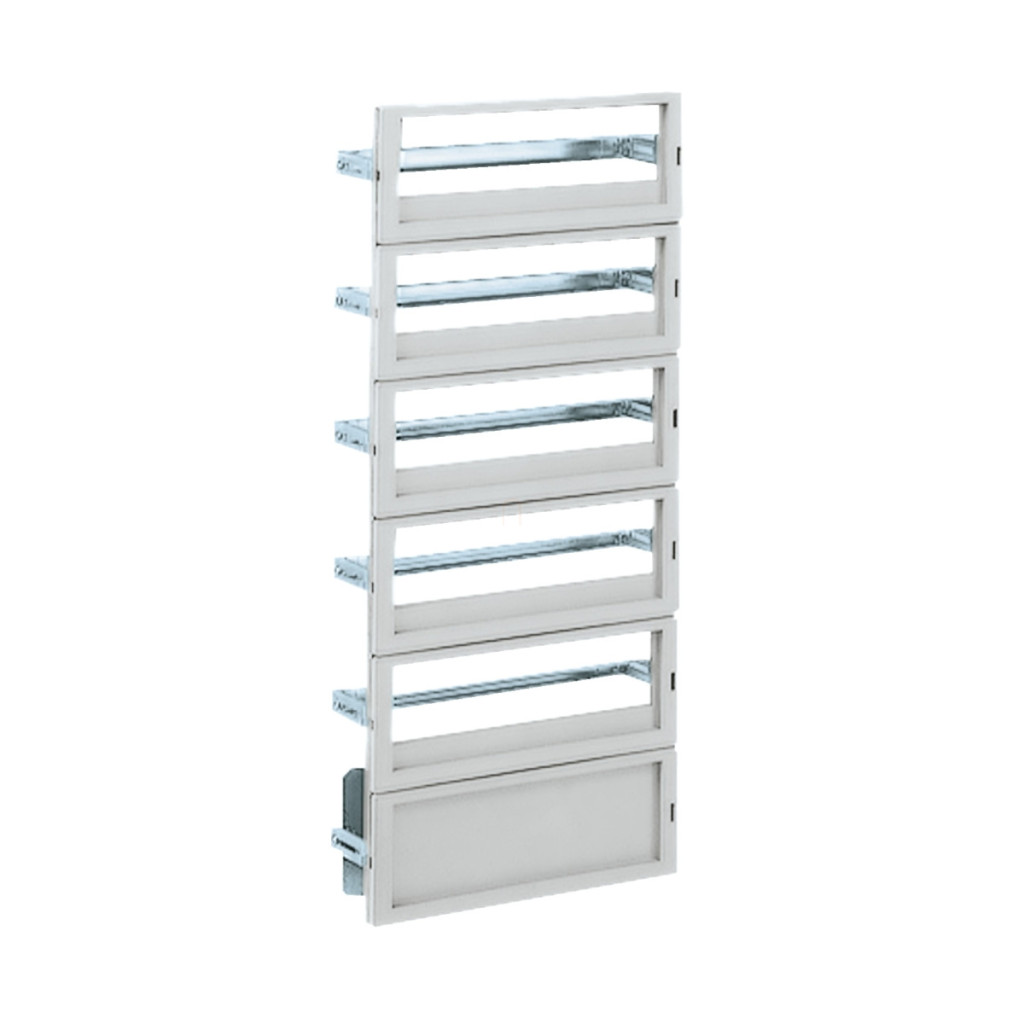

Cadrul modular de montare Schneider Electric NSYDLP114PG este o soluție versatilă și inovatoare din familia de produse Thalassa, concepută special pentru dulapurile de tip PLA. Acest șasiu modular DLP cu 114 module (18 mm) este o alegere excelentă pentru orice locație în care distribuția modulară trebuie implementată în conformitate cu cerințe profesionale stricte, iar durabilitatea și fiabilitatea sunt, de asemenea, importante. Designul produsului, cu o înălțime de 1250 mm și o lățime de 500 mm, asigură o utilizare optimă a spațiului, oferind în același timp flexibilitate maximă în ceea ce privește modularitatea. Cadrul de montare NSYDLP114PG poate acomoda un total de 6 rânduri orizontale de module, cu un număr variabil de module pe rând, permițând instalarea unui total de 114 module cu lățimea de 18 mm. Construcția include mai multe elemente: un cadru de bază, o șină neutră/de împământare (cu opțiuni de conectare 2 x 16 mm² + 5 x 6 mm²), 6 panouri frontale cu șine DIN de 35 mm și un panou frontal neted. Este important de reținut că protecția IP2x nu este garantată în poziția de montare de 67 mm. În ceea ce privește materialele, Schneider Electric a acordat o atenție deosebită calității și siguranței: panourile frontale sunt fabricate din material auto-stingător, în timp ce cadrul și șinele sunt fabricate din oțel zincat, ceea ce garantează o durată lungă de viață și proprietăți mecanice excelente. Panoul frontal este de culoare gri standard (RAL 7035), care se potrivește bine în mediile industriale. Cadrul de montare este fixat cu elemente de fixare pe panoul frontal, în locul suporturilor. Înălțimea șinelor DIN poate fi reglată între 40 și 85 mm, facilitând acomodarea dispozitivelor de diferite adâncimi. Schneider Electric NSYDLP114PG este compatibil cu familiile de carcase Thalassa PLA și Thalassa PHD, fiind o alegere ideală pentru profesioniștii care utilizează deja sau intenționează să utilizeze aceste tipuri de carcase. Produsul poate fi montat din partea frontală a dulapului, ceea ce facilitează foarte mult instalarea și întreținerea ulterioară. Există 6 panouri frontale decupate și 1 netedă, care fac modulele ușor accesibile, protejându-le în același timp. Datorită designului său modular, NSYDLP114PG este alegerea ideală pentru sarcini complexe de distribuție, în care transparența și extensibilitatea sunt aspecte cheie.
Schneider Electric PanelSeT PLA - NSYDLP114PG - Cadru de montare modular pentru carcasă PLA Date tehnice
Caracteristici principale
Familia de produse: Thalassa
Categorie: Accesorii de montare
Aplicație: Aplicație de distribuție modulară, de uz general
Tip de produs: Cadru de montare
Denumire scurtă a produsului: DLP
Locație de instalare: Panoul frontal al dulapului
Compatibilitate: Thalassa PLA, Thalassa PHD
Compoziție
1 structură cadru
1 șină neutră/de împământare 2 x 16 mm² 5 x 6 mm²
6 panouri frontale cu șină DIN de 35 mm
1 panou frontal simplu
Informații suplimentare: IP2x nu este garantat dacă cadrul de montare este instalat la 67 mm
Date tehnice
Material: Panou frontal: auto-stingător, Cadru și șine: oțel zincat
Culoare: Panou frontal: gri (RAL 7035)
Metodă de montare: Cu element de montare - pe panoul frontal, la punctele de sprijin
Opțiuni de reglare: Înălțime între 40 și 85 mm pentru șine DIN
Număr de rânduri orizontale: 6
Număr total de module de 18 mm: 114
Tip panou frontal: Panouri netede și decupate
Număr decupaje: 6 decupaje
Înălțime: 1250 mm
Lățime: 500 mm
