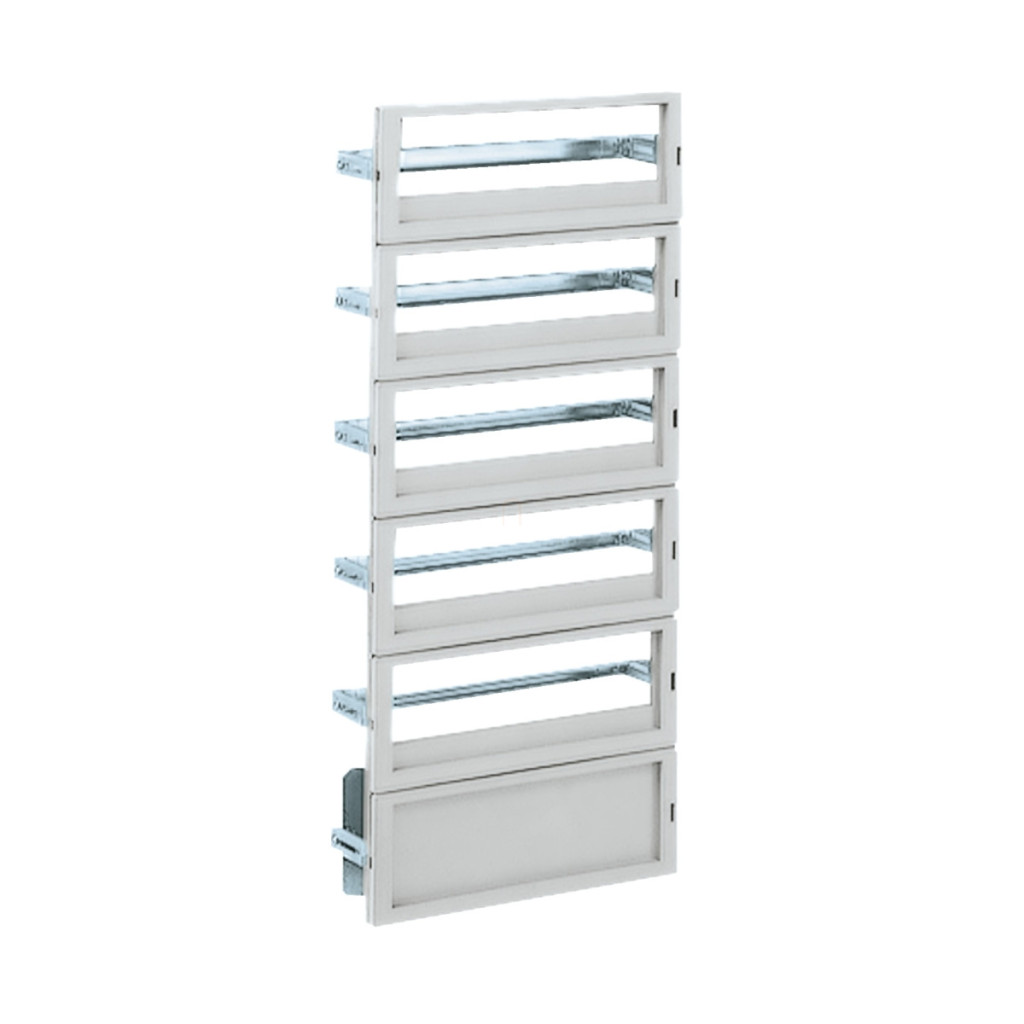

Cadrul modular de montare Schneider Electric NSYDLP133G DLP este o soluție profesională pentru aplicații multifuncționale, în special pentru sisteme modulare de distribuție. Acest produs face parte din familia de produse PanelSeT și este conceput special pentru dulapuri de tip PLA și PHD. Designul său robust și funcționalitatea bine gândită fac din acest cadru de montare alegerea ideală pentru proiecte de instalații electrice industriale și comerciale, unde sunt necesare fiabilitate și flexibilitate. Cadrul de montare NSYDLP133G are o înălțime de 1250 mm și o lățime de 500 mm, oferind spațiu pentru 133 de module de 18 mm, distribuite în 7 rânduri orizontale. Dispozitivul este format dintr-un cadru de bază, o bară de împământare/neutru (cu opțiuni de conectare 2 x 16 mm² și 5 x 6 mm²) și 7 panouri frontale cu șine DIN de 35 mm. Înălțimea șinelor DIN poate fi reglată între 40 și 85 mm, asigurând flexibilitate maximă pentru diferite cerințe de instalare. Panourile frontale sunt decupate, cu un total de 7 decupaje, permițând instalarea ușoară și accesibilitatea dispozitivelor modulare. În ceea ce privește materialele, panoul frontal al produsului este fabricat din material auto-stingător, în timp ce structura cadrului și șinele sunt fabricate din oțel zincat, ceea ce garantează o durată lungă de viață și performanțe fiabile chiar și în medii industriale. Panoul frontal este de culoare gri (RAL 7035), care se potrivește bine în majoritatea mediilor industriale și comerciale. Metoda de montare este, de asemenea, bine gândită: se realizează cu elemente de fixare pe partea frontală, cu puncte de sprijin. Este important de reținut că protecția IP2x nu este garantată atunci când cadrul de montare este instalat la 67 mm, ceea ce trebuie luat în considerare în timpul instalării. Cadrul de montare pentru distribuție modulară Schneider Electric NSYDLP133G este componenta de bază ideală pentru implementarea sistemelor complexe de distribuție electrică. Fie că este vorba de instalații industriale, clădiri comerciale sau alte aplicații profesionale, acest produs oferă o soluție flexibilă și fiabilă pentru amplasarea organizată și sigură a dispozitivelor modulare. Cadrul de montare este compatibil cu familiile de produse PanelSeT PLA și PHD, ceea ce facilitează integrarea în sistemele Schneider Electric existente. Numărul de referință al produsului este NSYDLP133G, care este un identificator important la comandă și verificarea compatibilității.
Schneider Electric PanelSeT PLA - NSYDLP133G - Cadru de montare modular pentru dulapuri Date tehnice
Caracteristici generale
Familia de produse: PanelSeT
Categorie accesorii: Accesorii de montare
Aplicație: Aplicație de distribuție modulară multifuncțională
Tipul produsului sau al componentei: Cadru de montare
Denumire scurtă a dispozitivului: DLP
Locație de montare: Partea frontală a dulapului
Familii de produse compatibile: PanelSeT PLA, PanelSeT PHD
Date tehnice
Compoziția dispozitivului: 1 structură de cadru, 1 bară colectoare neutră/de împământare 2 x 16 mm² 5 x 6 mm², 7 panouri frontale cu șină DIN de 35 mm
Informații suplimentare: Protecția IP2x nu este garantată atunci când cadrul de montare este montat la 67 mm. Material: Panou frontal: auto-stingător, Cadru și șine: oțel zincat Culoare: Panou frontal: gri (RAL 7035)
Metodă de fixare: Cu element de fixare - frontal, cu puncte de sprijin
Reglare: Înălțime între 40 și 85 mm pentru șine DIN
Număr de rânduri orizontale: 7
Număr total de module de 18 mm: 133
Tip panou frontal: Panou frontal decupat
Număr decupaje: 7 decupaje
Înălțime: 1250 mm
Lățime: 500 mm
