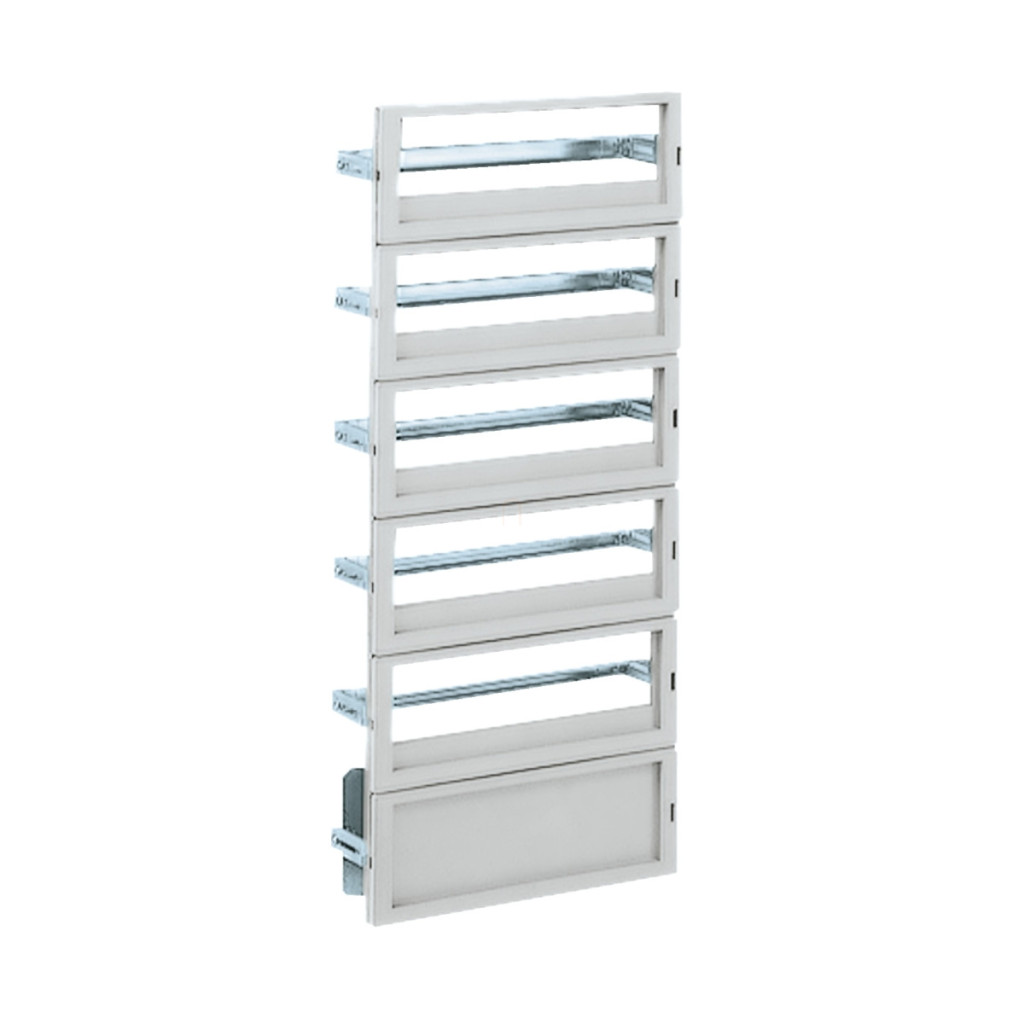

Cadrul modular de montare Schneider Electric NSYDLP95G oferă o soluție excelentă pentru proiectarea sistemelor electrice în clădiri industriale și comerciale. Acest șasiu izolant cu 95 de module (18 mm) este proiectat pentru dulapurile din seria PLA și are o înălțime de 1000 mm și o lățime de 500 mm. Șasiul modular de distribuție NSYDLP95G, parte a gamei de produse PanelSeT, este alegerea perfectă dacă sunteți în căutarea unui sistem de montare eficient, fiabil și sigur. Produsul este proiectat pentru utilizare universală, în principal pentru aplicații de distribuție modulară. Designul cadrului de montare include un cadru de șasiu, o șină neutră/de împământare (pentru cabluri de 2 x 16 mm² și 5 x 6 mm²), un panou frontal solid și 5 panouri frontale cu șine DIN de 35 mm. Protecția IP2x nu este garantată dacă cadrul de montare este instalat în poziția de 67 mm. Caracteristicile tehnice ale Schneider Electric NSYDLP95G includ un panou frontal din material auto-stingător și un cadru și șine din oțel zincat. Panoul frontal este de culoare gri (RAL 7035), care se potrivește bine în majoritatea mediilor industriale. Se montează folosind elemente de susținere montate frontal. Înălțimea șinei DIN poate fi reglată între 40 și 85 mm, permițând aranjarea flexibilă a dispozitivelor modulare de diferite dimensiuni. Produsul are 5 rânduri orizontale și un total de 95 de module de 18 mm, ceea ce oferă spațiu suficient pentru majoritatea sistemelor de distribuție. Panoul frontal poate fi neted sau decupat, iar sistemul are 5 decupaje.
Schneider Electric PanelSeT PLA - NSYDLP95G -7035 DLP cadru modular de montare 95m date tehnice
Caracteristici principale
Categorie de produs: PanelSeT
Tip: Accesoriu de montare
Aplicație: Aplicație de distribuție modulară multifuncțională
Tipul produsului sau al componentei: Șasiu
Denumirea scurtă a produsului: DLP
Locație de montare: Partea frontală a dulapului
Familii de produse compatibile: PanelSeT PLA, PanelSeT PHD
Componența dispozitivului
1 structură șasiu
1 șină neutră/de împământare 2 x 16 mm² 5 x 6 mm²
1 placă frontală solidă
5 plăci frontale cu șină DIN de 35 mm
Informații suplimentare: Protecția IP2x nu este garantată dacă cadrul de montare este instalat în poziția de 67 mm.
Date suplimentare
Material: Panou frontal: auto-stingător, Structură șasiu și șine: oțel zincat.
Culoare: Panou frontal: gri (RAL 7035)
Metodă de montare: Cu suport de montare - montat pe panoul frontal, pe suporturi
Reglabilitate: Reglabilă pe înălțime între 40 și 85 mm pentru șine DIN
Număr de rânduri orizontale: 5
Număr total de module de 18 mm: 95
Tip panou frontal: Panouri frontale solide și decupate
Număr decupaje: 5 decupaje
Înălțime: 1000 mm
Lățime: 500 mm
