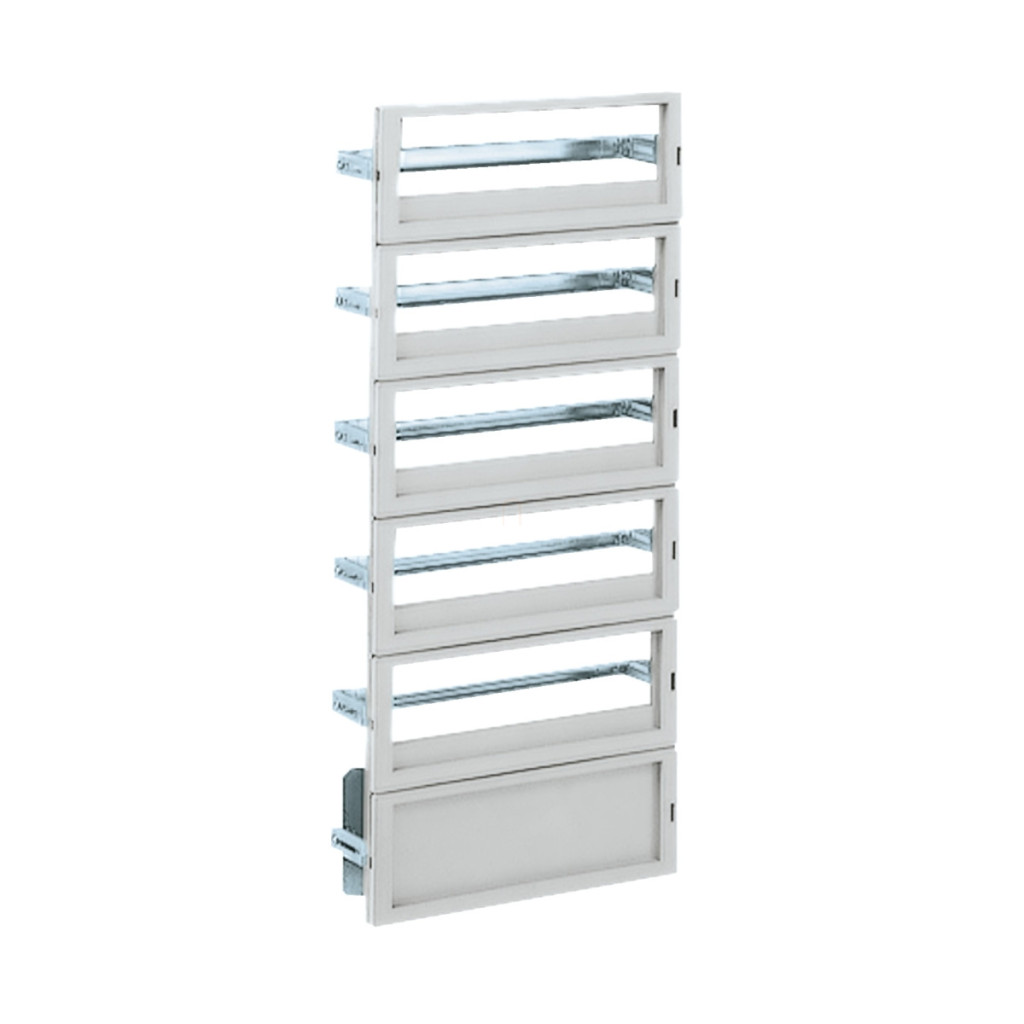

Cadrul modular de montare NSYDLP99G din seria PanelSeT PLA de la Schneider Electric este o soluție profesională pentru proiectarea sistemelor moderne de distribuție electrică. Acest șasiu, care oferă sloturi pentru module de 99 x 18 mm, este alegerea ideală pentru instalarea structurată, sigură și eficientă a sistemelor electrice în instalații industriale și comerciale. Cu dimensiunile sale de 750x750 mm, materialele de înaltă calitate și designul structural bine gândit, produsul oferă o bază fiabilă pentru instalarea dispozitivelor modulare. Cadrul NSYDLP99G permite montarea dispozitivelor în trei rânduri orizontale, acomodând 33 de module pe rând. Cadrul de montare include o șină neutră/de împământare (2 x 16 mm² 5 x 6 mm²), trei șine DIN de 35 mm cu panouri frontale și un panou frontal neted, care împreună asigură funcționalitatea corespunzătoare. Înălțimea șinelor DIN poate fi reglată între 40 și 85 mm, permițând o adaptare flexibilă la diferite cerințe de instalare. La instalarea Schneider Electric NSYDLP99G, este important de reținut că panoul frontal al cadrului este fabricat din material auto-stingător de culoare gri (RAL 7035), în timp ce structura șasiului și șinele sunt fabricate din oțel zincat. Produsul este compatibil cu carcasele din seriile PanelSeT PLA și PanelSeT PHD și se montează pe partea frontală a carcasei cu suporturile corespunzătoare. Trebuie remarcat faptul că protecția IP2x nu este garantată atunci când șasiul este montat la 67 mm, ceea ce trebuie luat în considerare la planificarea instalării. Datorită designului său modular, șasiul NSYDLP99G este alegerea perfectă pentru sisteme de distribuție complexe, în care extinderea viitoare, instalarea ușoară și aspectul profesional sunt aspecte importante. Cu acest produs de înaltă calitate de la Schneider Electric, vă puteți asigura că sistemul dvs. de distribuție electrică nu este doar fiabil din punct de vedere tehnic, ci și estetic și fiabil pe termen lung. Identificatorul de produs NSYDLP99G identifică în mod clar acest cadru special de montare modular din gama producătorului.
Schneider Electric PanelSeT PLA - NSYDLP99G - Cadru de montare modular pentru carcasă PLA Date tehnice
Caracteristici principale
Familia de produse: PanelSeT
Categorie accesorii: Accesorii de montare
Aplicație: Aplicație de distribuție modulară multifuncțională
Tipul produsului: Cadru de montare
Denumirea scurtă a dispozitivului: DLP
Locație de montare: Partea frontală a dulapului
Compatibilitate: PanelSeT PLA, PanelSeT PHD
Componența dispozitivului
1 structură cadru de montare
1 șină neutră/de împământare 2 x 16 mm² 5 x 6 mm²
3 panouri frontale cu șină DIN de 35 mm
1 panou frontal neted
Informații suplimentare: Protecția IP2x nu este garantată dacă cadrul de montare este instalat la 67 mm
Date suplimentare
Material: Panou frontal: auto-stingător, Structură cadru de montare și șine: oțel zincat
Culoare: Panou frontal: gri (RAL 7035)
Metodă de montare: Cu element de montare - frontal, cu suporturi
Reglare: Înălțime între 40 și 85 mm pentru șine DIN
Număr de rânduri orizontale: 3
Număr total de module de 18 mm:99
Tip panou frontal: Panouri netede și decupate
Număr decupaje: 3 decupaje
Înălțime: 750 mm
Lățime: 750 mm
