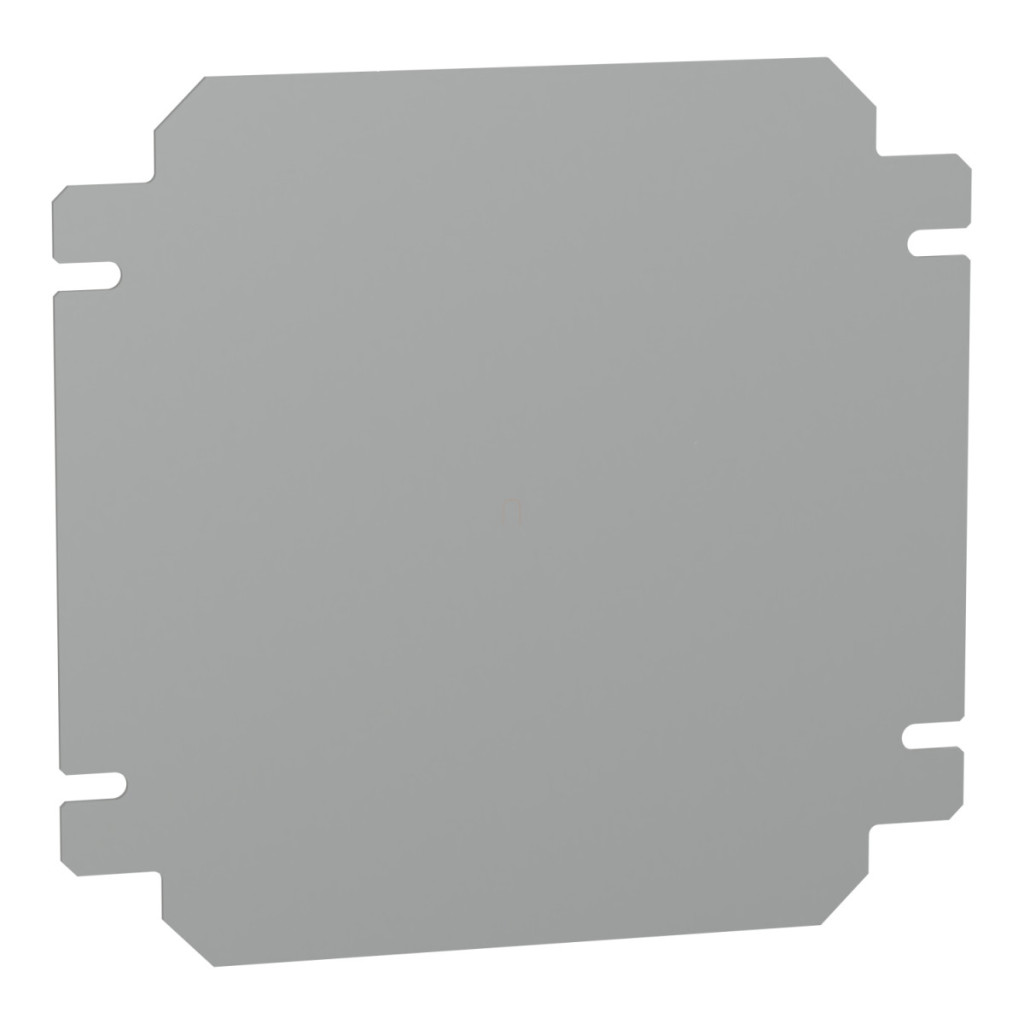

Placa de montare netedă NSYMM22SB din gama de produse PanelSeT de la Schneider Electric este o componentă electrică versatilă, ideală pentru o varietate de aplicații în dulapuri de comandă. Cu dimensiunile H200xL200 mm și fabricată din tablă de oțel zincat, placa de montare a fost special concepută pentru a fi compatibilă cu sistemele PanelSeT SBM, asigurând o potrivire perfectă și o funcționalitate maximă. O caracteristică cheie a plăcii de montare NSYMM22SB este materialul de bază din oțel zincat de înaltă calitate, care asigură durabilitate și rezistență adecvată la coroziune chiar și în medii industriale. Grosimea de 1,5 mm a plăcii oferă o rigiditate suficientă, în timp ce tratamentul metalic al suprafeței conferă produsului un aspect profesional. Suprafața nominală a plăcii este de 40.000 mm², ceea ce oferă spațiu suficient pentru montarea diverselor componente, comutatoare, relee și blocuri terminale, în timp ce capacitatea de încărcare de 2 kg este suficientă pentru a satisface cerințele majorității aplicațiilor industriale. Placa de montare este extrem de ușor de fixat: produsul poate fi fixat direct pe partea inferioară a carcasei cu două șuruburi autofiletante de Ø5 mm. Montarea precisă este garantată de centrele de montare de 164 mm. Placa de montare are o înălțime nominală de 175 mm și o lățime nominală de 185 mm, ceea ce permite o dispunere internă optimă în carcase compacte. Placa de montare netedă Schneider Electric NSYMM22SB este recomandată în special pentru aplicații în care sunt importante amplasarea ordonată a componentelor, accesibilitatea ușoară și asistența tehnică fiabilă. Datorită naturii sale multifuncționale, produsul este potrivit pentru utilizare atât în medii industriale, cât și comerciale, fie pentru sisteme de automatizare, distribuție de energie sau alte sarcini de control.
Schneider Electric Spacial SBM - NSYMM22SB - Placă de montare metalică 200x200 date tehnice
Caracteristici generale
Familia de produse: PanelSeT
Categorie accesorii: Accesorii de montare
Tip produs: Placă de montare
Aplicație dispozitiv: Utilizare multifuncțională
Locație de instalare: Partea inferioară a dulapului
Descrierea plăcii de montare: Netedă
Compatibilitate: PanelSeT SBM
Material și finisaj
Material: Oțel zincat
Suprafață: Metalică
Grosime: 1,5 mm
Parametri tehnici
Metodă de fixare: 2 șuruburi - șuruburi autofiletante Ø5 mm - fixate în partea inferioară a dulapului
Sarcina permanentă admisibilă: 2 kg pe partea din spate a dulapului
Înălțime: Nominală: 175 mm
Lățime: Nominală: 185 mm
Distanță de fixare: 164 mm
Suprafață și suprafață utilă: Nominală: 40000 mm²
