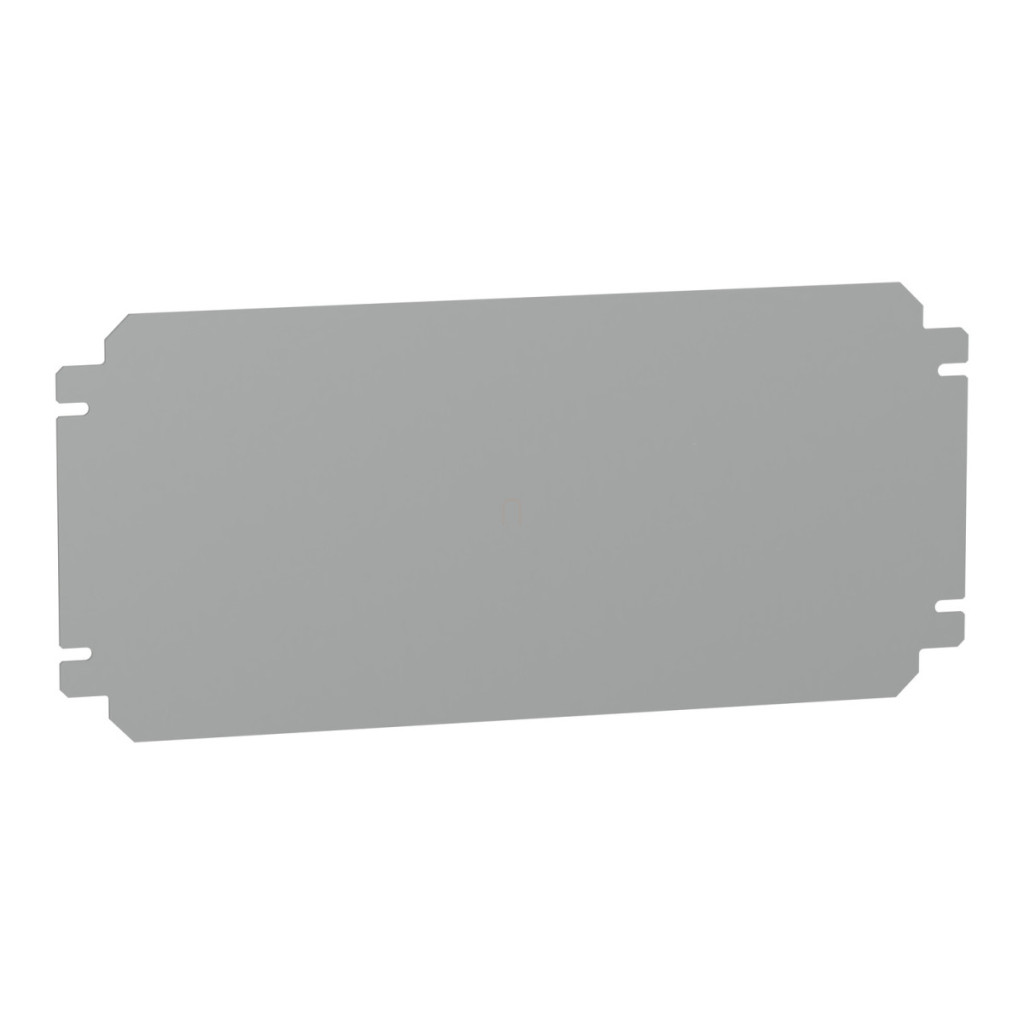

Placa de montare plată Schneider Electric NSYMM24SB, cu dimensiunile H200xL400mm, face parte din gama de produse PanelSeT, care oferă aplicații versatile pentru proiectarea echipamentelor electrice și electronice. Această placă de montare, fabricată din tablă de oțel zincată, este alegerea ideală pentru montarea diverselor structuri electrice, componente și elemente de control și este optimizată pentru utilizarea cu seria de carcase PanelSeT SBM. Placa de montare NSYMM24SB are dimensiuni nominale exacte de 175 mm înălțime și 385 mm lățime, oferind o suprafață utilă de 80000 mm² pentru montarea dispozitivelor. Construcția din oțel zincat cu grosimea de 2 mm asigură rezistența și durabilitatea adecvate, în timp ce tratamentul metalic al suprafeței oferă o protecție optimă împotriva coroziunii. În timpul proiectării plăcii, s-a acordat o atenție specială fixării practice - placa de montare poate fi fixată pe partea inferioară a cutiei cu două șuruburi autofiletante de Ø5 mm, cu o distanță centrală de fixare de 364 mm. Acest design asigură stabilitate maximă chiar și cu o sarcină constantă de până la 4 kg. Placa de montare Schneider Electric NSYMM24SB este un produs fabricat profesional, cu dimensiuni precise, care se potrivește perfect în cutiile PanelSeT SBM ale producătorului. Este extrem de ușor și practic de utilizat, deoarece odată fixat pe fundul cutiei, este imediat gata să găzduiască diverse componente electrice, comutatoare, blocuri terminale sau alte dispozitive. Designul structural al plăcii asigură o rigiditate adecvată, permițând fixarea sigură a componentelor montate, în timp ce instalarea electrică poate fi efectuată în condiții de siguranță. Numărul de articol al produsului este NSYMM24SB, care poate fi identificat cu ușurință în catalogul online și în rețeaua de distribuitori Schneider Electric.
Schneider Electric Spacial SBM - NSYMM24SB - Placă de montare metalică 200x400 date tehnice
Caracteristici principale
Familia de produse: PanelSeT
Categorie accesorii: Accesorii de montare
Tipul produsului sau componentului: Placă de montare
Aplicația dispozitivului: Multifuncțional
Locația de montare: Partea inferioară a cutiei
Descrierea plăcii de montare: Netedă
Compatibilitate: PanelSeT SBM
Compoziția dispozitivului: 1 placă de montare
Material: Oțel zincat
Tratament de suprafață: Metalic
Caracteristici suplimentare
Metodă de fixare: Cu 2 șuruburi - șuruburi autofiletante Ø5 mm - fixate în partea inferioară a cutiei
Sarcina permanentă admisibilă: 4 kg pe partea din spate a cutiei
Înălțime: Nominală: 175 mm
Lățime: Nominală: 385 mm
Centrul de fixare: 364 mm
Suprafață și suprafață utilă: Nominală: 80.000 mm²
Grosime: 2 mm
Greutate netă: 1,032 kg
