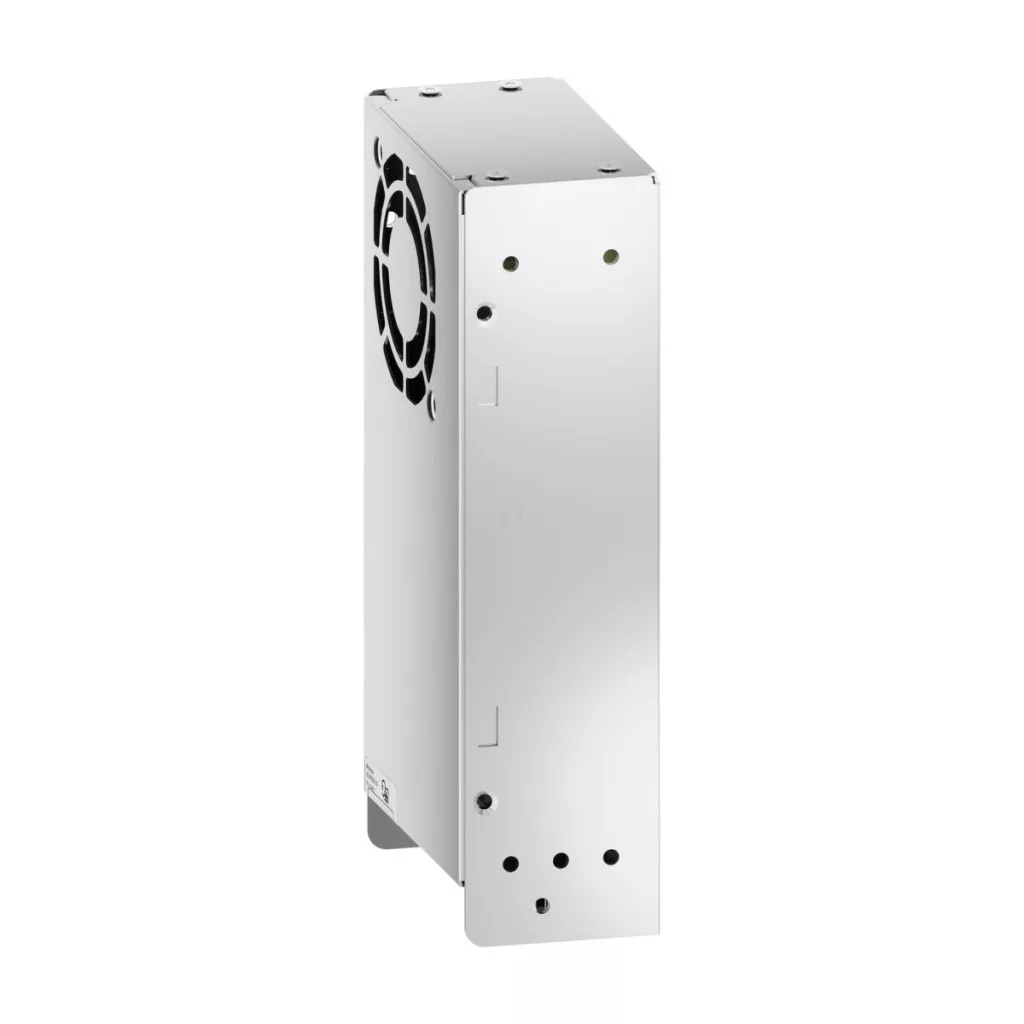

Unitatea de alimentare ABLP1A24100 din gama Modicon de la Schneider Electric este o sursă de alimentare profesională, reglată, concepută pentru uz industrial, care oferă performanțe fiabile și eficiență excelentă. Designul cu carcasă din aluminiu, montabil pe panou, este ideal pentru diverse aplicații industriale care necesită o sursă de alimentare stabilă și fiabilă de 24 V c.c. Sursa de alimentare are o gamă largă de tensiuni de intrare (85...264 V c.a.), ceea ce permite utilizarea sa oriunde în lume, chiar și în condiții de alimentare diferite. Tensiunea nominală de intrare de 100-240 V c.a. și compatibilitatea cu frecvența de alimentare de 50-60 Hz asigură o utilizare universală. Dispozitivul este compatibil cu sistemele de alimentare TN, TT și IT, ceea ce sporește și mai mult gama sa de aplicații. Sursa de alimentare are o putere nominală de 240 W și un curent de ieșire de 10 A, ceea ce o face ideală pentru echipamentele industriale care necesită o putere mai mare. Sursa de alimentare ABLP1A24100 are caracteristici tehnice remarcabile. Eficiența sa de 87% la 230 V c.a. asigură o eficiență energetică excelentă, ceea ce reduce costurile de exploatare. Tensiunea de ieșire este reglabilă între 21,6 și 26,4 V, permițându-i să se adapteze în mod flexibil la nevoile diferitelor aplicații. Dispozitivul are caracteristici excelente de protecție, inclusiv protecție cu resetare automată împotriva suprasarcinilor și scurtcircuitelor, precum și protecție cu resetare manuală împotriva supraîncălzirii și supratensiunii. Curentul maxim de scurgere este de numai 1 mA la 240 V c.a., ceea ce garantează o funcționare sigură. Siguranța integrată de 6,3 A (neînlocuibilă) oferă protecție suplimentară pe partea de intrare. O caracteristică specială a sursei de alimentare este capacitatea sa robustă de pornire, care îi permite să pornească sarcini capacitive de până la 8000 μF. Unda reziduală este mai mică de 150 mV, asigurând o ieșire DC stabilă și curată pentru echipamentele electronice sensibile. Unitatea are un rating MTBF (timp mediu între defecțiuni) excelent de 700.000 de ore la 25 °C sub sarcină maximă, în conformitate cu standardul SR 332. Sursa de alimentare ABLP1A24100 poate fi utilizată în diferite poziții de montare (A, B, C, D, F și G) și este operațională la altitudini de până la 5000 de metri deasupra nivelului mării, oferind o flexibilitate extinsă de instalare. Sursele de alimentare pot fi utilizate în conexiune paralelă sau în serie pentru a obține o putere sau o tensiune mai mare.
Date tehnice privind sursa de alimentare Schneider Modicon ABLP1A24100
Caracteristici principale
Familia de produse: Sursă de alimentare Modicon
Tipul produsului: Unitate de alimentare
Tipul sursei de alimentare: Mod de comutare reglat
Versiune: Montabilă pe panou
Material carcasă: Aluminiu
Tensiune nominală de intrare: 100...240 V c.a. monofazată
Putere nominală: 240 W
Tensiune de ieșire: 24 V c.c.
Curent de ieșire: 10 A
Specificații detaliate
Limite de tensiune de intrare: 85...264 V c.a.
Frecvență nominală a rețelei: 50...60 Hz
Compatibilitate cu sistemul de alimentare: TN, TT, IT
Curent maxim de scurgere: 1 mA la 240 V c.a.
Tip protecție intrare: Siguranță încorporată (neînlocuibilă) 6,3 A
Curent de pornire: 35 A la 115 V, 60 A la 230 V c.a.
Factor de putere: 0,95 la 115 V c.a., 0,91 la 230 V c.a.
Eficiență: 87% la 230 V c.a.
Interval de reglare a tensiunii de ieșire: 21,6...26,4 V
Disipare de putere: 36 W
Consum de curent: < 3,6 A la 115 V c.a., < 1,8 A la 230 V c.a.
Timp de pornire: < 1,2 s
Timp de punte: > 20 ms la 115 V c.a., > 40 ms la 230 V c.a.
Pornire cu sarcină capacitivă: 8000 µF
Undă reziduală: < 150 mV
Timp mediu între defecțiuni (MTBF): 700.000 h la 25 °C, sarcină maximă, conform SR 332
Funcții de protecție
Tipuri de protecție la ieșire:
- Protecție la suprasarcină și scurtcircuit, tehnologie de protecție: resetare automată
- Protecție la supraîncălzire, tehnologie de protecție: resetare manuală
- Protecție la supratensiune, tehnologie de protecție: resetare manuală
Conexiuni și caracteristici mecanice
Conexiuni - terminale:- Conexiune cu șurub: 0,75...2,5 mm² (AWG 18...AWG 14) fără manșoane - Conexiune cu șurub: 0,75...1,5 mm² (AWG 18...AWG 16) cu manșoane
Reglarea liniei și a sarcinii:
- < 0,5% 0-100 % sarcină la 25 °C
- < 1 % pe întreaga gamă de tensiune la 25 °C
LED de stare: 1 LED (verde) tensiune de ieșire
Adâncime: 190 mm
Înălțime: 50 mm
Lățime: 93 mm
Conexiune de ieșire: Paralelă, serie
Metodă de montare:
- Șină tip Top hat TH35-15 conform IEC 60715
- Șină tip Top hat TH35-7,5 conform IEC 60715
- Șină DIN cu secțiune dublă
- Montabil pe panou
Rezistență dielectrică: 3000 V c.a. între intrare și ieșire
Parametri de mediu
Temperatură de funcționare:
-10...50 °C fără reducere a puterii, în pozițiile de montare A, B, C, D, F, G < 2000 m
50...70 °C cu reducere de 2,5 % / °C, în pozițiile de montare A, B, C, D, F, G < 2000 m
Altitudine de funcționare: 5000 m
Rezistență la șocuri: 150 m/s² pentru până la 11 ms
Protecție IP: IP10
Rezistență la vibrații:
- 3 mm (f= 2...9 Hz) conform IEC 60068-2-6
- 10 m/s² (f= 9...200 Hz) conform IEC 60068-2-6
