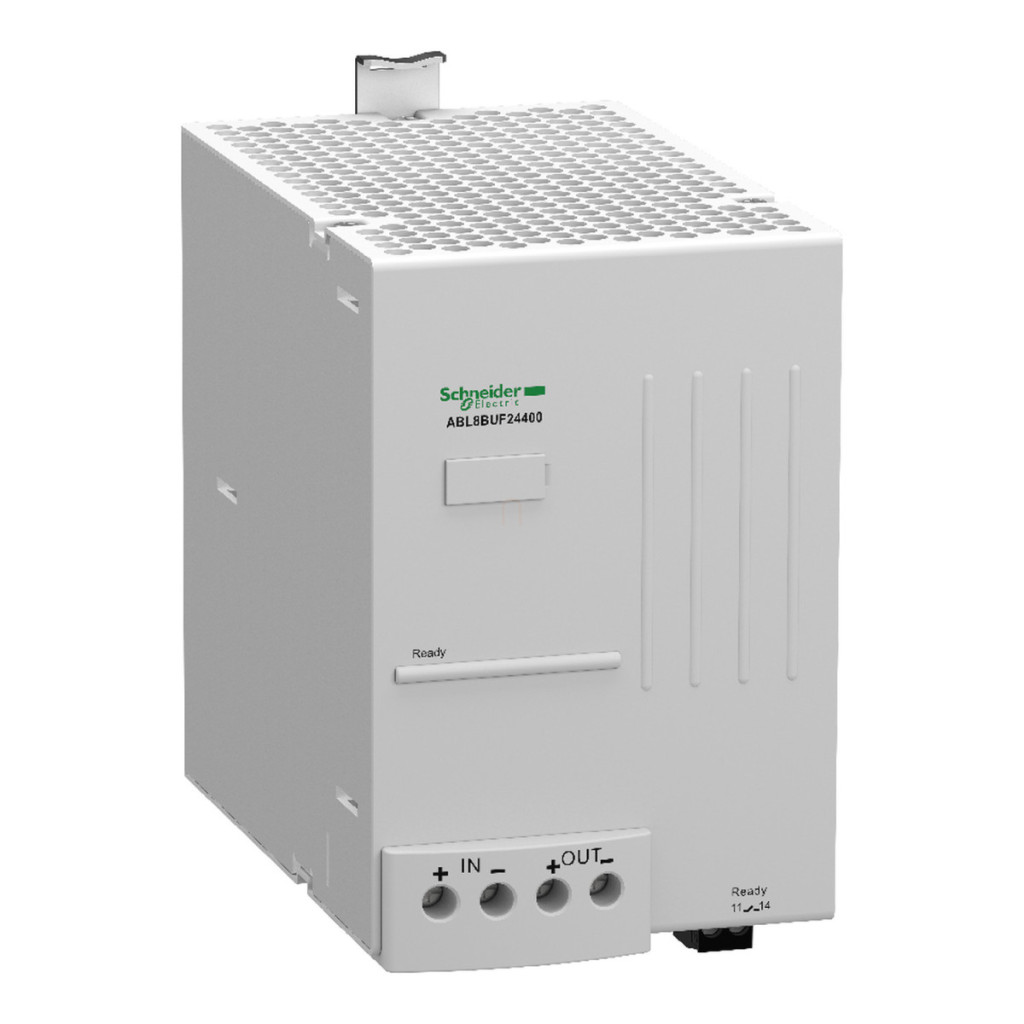

Modulul tampon Schneider Electric Phaseo ABL8BUF24400 este un accesoriu de înaltă calitate care poate fi utilizat cu sursele de alimentare din seriile ABL7 și ABL8. Acest modul tampon de 40 A asigură o alimentare stabilă și fiabilă chiar și în timpul întreruperilor scurte de curent, fiind alegerea perfectă pentru aplicații critice în care alimentarea neîntreruptă cu energie electrică este esențială. Modulul funcționează într-un interval de tensiune de intrare de 24-28,8 V c.c. și este capabil să furnizeze un curent de ieșire maxim de 40 A. Când tensiunea de rețea este normală, ieșirea furnizează o tensiune de Uin-0,25 V în modul nominal și Uin-1 V în modul tampon. Funcția tampon îi permite să asigure un timp de punte de 0,1 secunde chiar și cu o sarcină de 40 A și până la 6 secunde cu o sarcină mai mică de 0,5 A în cazul unei întreruperi de curent. Acest timp poate fi suficient pentru a opri corect sistemele de control sau pentru a salva datele critice. Modulul Phaseo ABL8BUF24400 are mai multe funcții de protecție: protecție la suprasarcină (activată peste 45 A), protecție la scurtcircuit (care se resetează automat în modul alimentat) și protecție la subtensiune (care se activează când tensiunea scade sub 19 V). Dispozitivul poate fi conectat cu ușurință folosind terminale cu șurub cu o capacitate de 2 x 0,5...2 x 10 mm² (AWG 20...AWG 8) atât pentru intrare, cât și pentru ieșire. Pentru conectarea releului de diagnosticare este disponibil un terminal cu șurub detașabil cu o capacitate de 1 x 2,5 mm² (AWG 14). Instalarea este flexibilă, deoarece modulul poate fi fixat pe o șină DIN simetrică de 35 mm și poate fi utilizat atât în poziție orizontală, cât și verticală. Ieșirile pot fi conectate în paralel, cu maximum două ieșiri ale modulului tampon conectate în paralel pentru a crește performanța. Dispozitivul are o altitudine maximă de funcționare de 2000 de metri și este marcat CE, ceea ce garantează că respectă standardele europene de siguranță și EMC. Modulul este, de asemenea, conform cu diverse teste de interferență electromagnetică, inclusiv descărcări electrostatice (IEC 61000-4-2), câmpuri electromagnetice induse (IEC 61000-4-6, nivel 3), câmpuri electromagnetice radiate (IEC 61000-4-3, nivelul 3), tranzitorii rapizi (IEC 61000-4-4, nivelul 3) și imunitate la supratensiune (IEC 61000-4-5, nivelul 2). În plus, acesta este conform cu cerințele EN 55022 Clasa B privind emisiile conduse/radiate. Un LED verde și un releu indică starea de funcționare, semnalând că bufferul este gata.
Schneider Electric Phaseo ABL7, ABL8 - ABL8BUF24400 date tehnice
Caracteristici principale
Familia de produse: Phaseo
Tipul produsului: Modul tampon
Tensiune de intrare: 24...28,8 V CC
Tensiune de ieșire: (Uin-0,25) V în modul nominal CC, (Uin-1) V în modul tampon CC
Curent maxim de ieșire: 40 A
Timp de punte: 0,1 s la 40 A, 6 s la 0,5 A
Caracteristici suplimentare
Limite de tensiune de intrare: 22...30 V
Disipare maximă de putere: 15 W
Prag de activare: (Uin-1) V și minim 22 V
Timp de încărcare: 25 s
Număr de canale de ieșire: 1
Consum de curent: 0,6 A sub sarcină, 0,1 mA fără sarcină, <= 40,6 A
Tip protecție ieșire: Protecție la suprasarcină (> 45 A), Protecție la scurtcircuit (în modul alimentat, resetare automată), Subtensiune (oprire dacă U < 19 V)
Conectori - blocuri terminale: Pentru conexiunea de intrare: terminal cu șurub, capacitate de conectare: 2 x 0,5...2 x 10 mm² AWG 20...AWG 8. Pentru conectarea ieșirii: terminal cu șurub, capacitate de conectare: 2 x 0,5...2 x 10 mm² AWG 20...AWG 8. Pentru releu de diagnosticare: terminal cu șurub detașabil, capacitate de conectare: 1 x 2,5 mm² AWG 14
Metodă de montare: Cu cleme pe șină DIN simetrică de 35 mm, în poziție de funcționare orizontală sau verticală
Conexiune de ieșire: Paralelă
Altitudine de funcționare: 2000 m
Marcaj: CE
Indicatori locali
Lumini indicatoare: 1 LED (verde) pentru a indica disponibilitatea bufferului
Releu: 1 releu pentru a indica disponibilitatea bufferului
Date de mediu
Greutate netă: 1,2 kg
Certificări produs: RCM, EAC
Standarde: UL 508, CSA C22.2 Nr. 60950-1
Temperatura ambiantă de funcționare: -25...60 °C
Temperatură ambiantă de depozitare: -40...85 °C
Caracteristici de mediu: EMC conform IEC 61000-6-3, EMC conform IEC 61000-6-2, Siguranță conformă cu IEC 60950-1, Siguranță conformă cu EN/IEC 61204-3
Grad de protecție IP: IP20 conform IEC 60529
Rigiditate dielectrică: 500 V între intrare și pământ, 500 V între ieșire și pământ
Categorie de supratensiune: Clasa II conform VDE 0106-1
Umiditate relativă: 0...90% în timpul funcționării, 0...95% în timpul depozitării
Fiabilitate MTBF: 1.119.603 ore la 24 V CC utilizând metoda de calcul UTE C80-810
Rezistență la vibrații: 2 gn (f= 11,9...150 Hz) conform IEC 61131-2, 3,5 mm (f= 3...11,9 Hz) conform IEC 61131-2
